| 序号 | 名称 | 规格 | 数量 | 单位 | |

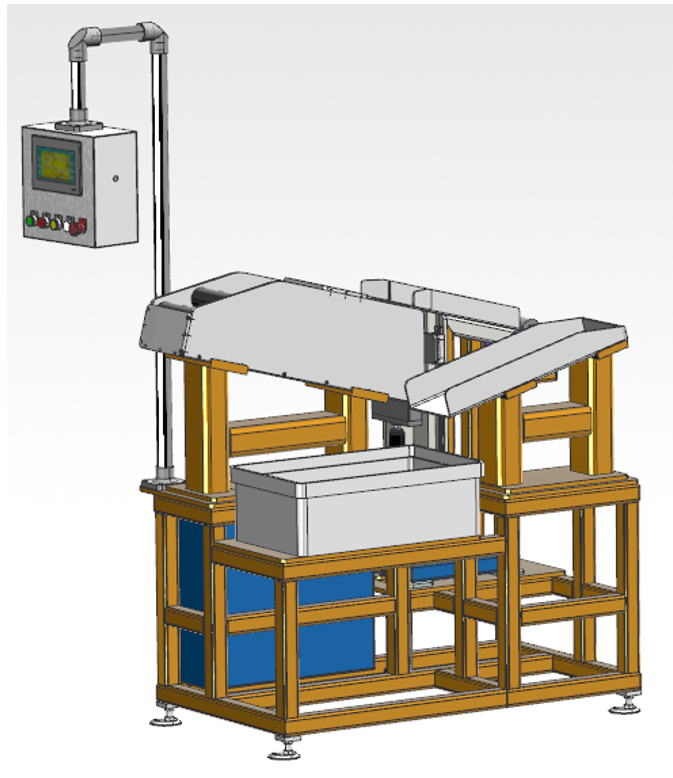

| 1 | 自动料台 |
◎铁质50*50方管焊接，双层亚光密纹喷塑结构； ◎电器柜尺寸：530×465×200mm,钣金1.2mm, 双层亚光密纹喷塑结构; ◎成品料槽尺寸：600×360×200mm，壁厚3.0mm; 成品料槽平台板：640×360×12mm，双层亚光密纹喷塑结构 ◎物料料槽尺寸：800×210×265mm，壁厚3.0mm，;料槽平台板：640×370×12mm，双层亚光密纹喷塑结构 ◎定位V形块2只； ◎定位气缸及支座1套； ◎光纤传感器2套 |
1 | 台 | |
| 2 | 提升物料机构 |
◎支座平台尺寸：550×280×110mm； ◎移动滑台尺寸：335×180×45 mm； ◎直线导轨和滑块（长度500mm、宽度20mm、2条四个滑块）； ◎提升气缸（SC50-200）一只； ◎传感器2只； ◎固定支架2只 |
1 | 台 | |
| 3 | 数控车床 |
◎工业级数控系统：GSK980TDI； ◎采用自动门、自动装夹、四工位自动刀架 ◎变频器功率：5.5KW ◎X/Z轴交流伺服电机（功率kW：X1.0/Z1.5; 扭矩Nm：X4 /Z6） ◎并有工件冷却加工系统，现实机加工件无人化DNC 自动加工 |
2 | 台 | |

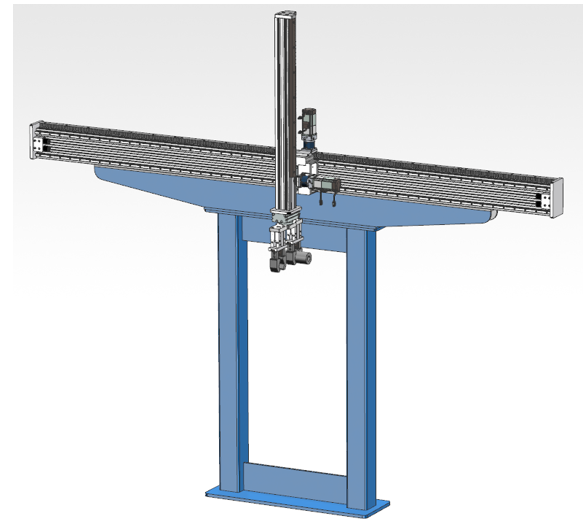

| 4 | 机械手 |
◎X轴工作速度72m/min，Z轴工作速度30m/min，整线重复定位精度±0.1mm；根据工件加工节拍，对速度进行定义。标准化结构设计、设计机构经历多次优化，用高精度直线导轨和斜齿条，采用标准工艺装配，品质稳定；全钢机身、主要部件去应力处理。 ◎伺服电机驱动器采用东元JSDEP-15A，具备转矩、速度、位置、点对点定位及混合模式切换功能，220V级，伺服电机采用东元400W (JSMA-SC04ABK00，配有2500ppr编码器； ◎移动鞍座尺寸：192×150×92 mm 1台 ◎旋转机构采用HRQ50A带缓冲�？�1只 ◎MHZ2-40D机械手2只 ◎Z轴直线导轨和滑块（长度820mm、宽度15mm、2条滑块四个）； ◎X轴直线导轨和滑块（长度3000mm、宽度15mm、2条滑块四个）； ◎超程保护光电开关4只，零点光电开关2只 ◎防撞缓冲块4只 |
1 | 套 | |
| 5 | 电气控制柜 | 电源控制模块 | 由三相电源总开关（带漏电和短路�；ぃ⑷嗳鄱掀�、交流接触器、热�；ぜ痰缙�、开关电源、钥匙开关、急停按钮、停止启动按钮（红、绿）、系统控制旋钮开关及指示灯等组成，可提供系统电源（交流380V，交流220V,直流24V），可扩展电源（交流220V一组，直流24V三组） | 1 | 套 |
| 6 | 可编程控制器 |
西门子S7- 1214C/DC/DC/DC |
1 | 套 | |
| 7 | 触摸屏模块 | 昆仑通态7英寸，TFT真彩，65k色 | 1 | 套 | |
| 8 | 软件功能 | 具有加工报警模块、伺服状态显示�？�，工件记件�？�、自动上下料调试�？�、机械手移动编程�？椤⒌セ退谢还δ�。 | 1 | 套 | |
| 9 | 传感器部分 | 主要由接近开关（LE4-1K、GKB-M0524NA、TL-Q5MC1-Z）、红外线光电开关（SA005-1K）、气缸磁性开关等组成 | 1 | 套 | |
| 10 | 气动�？� | 主要由电磁阀（4V210-08DC24V 2个）、油水分离器、汇流排、消音器、8mmPU气管、快速接头、堵头、气泵无油静音750W等组成 | 1 | 套 | |
| 11 | 工具 | 电工工具套件 | 含数字式万用表、剥线钳、尖嘴钳、斜口钳、螺丝刀、镊子、剪刀、电烙铁、烙铁架、焊锡丝等 | 1 | 套 |
| 12 | 一字螺丝刀 | 10〞通芯一字螺丝刀 | 1 | 把 | |
| 13 | 橡皮锤、榔头 | 圆头铁锤（1.5磅）、钳工锤（500g）、橡皮锤各1把 | 1 | 套 | |
| 14 | 扳手组件 | 9件套内六角扳手；150mm、250mm活动扳手各1把；开口14-17和开口7呆扳手1套；开口17-19棘轮梅花扳手1把；M14、M18、M22圆螺母扳手1套 | 1 | 套 | |
| 15 | 锉刀 | 什锦锉、中扁锉 | 1 | 套 | |
| 16 | 量具 | 游标卡尺 | 测量范围：0～300mm，分度值：0.02mm | 1 | 把 |
| 17 | 深度游标卡尺 | 测量范围：0～200mm，分度值：0.02mm | 1 | 把 | |
| 18 | 杠杆式百分表 | 0～0.8mm，分度值：0.01mm；含转接头、磁性表座 | 1 | 个 | |
| 19 | 百分表 | 0～10mm；含转接头、磁性表座 | 1 | 个 | |
| 20 | 千分尺 | 0～25mm | 1 | 把 | |
| 21 | 钢直尺 | 500mm | 1 | 把 | |
| 22 | 塞尺 | 测量范围：0.02～1.00mm | 1 | 把 | |
| 23 | 配件 | 编程电缆、产品配套光盘（使用手册、程序等） | 1 | 套 | |
| 24 | 型材电脑桌 | 用于放置计算机，下方装有四个带刹车的万向轮，尺寸：550mm×600mm×1050mm | 1 | 台 | |
| 25 | 计算机 | 主流品牌（需方自备） | 1 | 台 | |
