模电、数电技术实验装置
[规格型号]： DBK-531
[产品名称]： 模电、数电技术实验装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

一、产品的特点：
  模电、数电技术实验台具有较完善的安全�；ご胧�，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用九孔万能插件板，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实验中的弱电�？楸匦胍远懒⒎庾暗耐该髟形ヒ荒？�，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路，元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边储存柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
模电、数电技术实验装置
（ 参考图）
二、适用范围:
适用于高等院校及要求较高的中专、技校、职业学校，可完成模电、数电等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、模电、数电技术实验台主要技术指标：
1、输入工作电源：单相三线 AC 220V±10% 50Hz
2、整机功率：1.0KW
3、外形规格：160cm*70cm*140cm
4、重量：150KG
5、绝缘电阻：>5MΩ
6、漏电�；ぃ郝┑缍鞯缌�≤30mA
四、装置结构
装置由实验主机箱、仪器架、实验桌（装有九孔万能插件板）、移动矮柜、透明创新实验�？�、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构。各实验模块可根据实验需求自由组合实验。
（一）实验主机箱结构与功能：实训主机箱箱体采用铁质双层亚光密纹喷塑结构，铝质面板。左边是安全控制、交直流电源、信号源、测量电表等；主机箱控制面板右边配有多组外部仪器交流工作电源插座。
1.电源及参数
1.1输入电源:单相三线输入
1.2电源输出：有保险丝和漏电�；た囟侗；すδ堋�
A组:一台0.5KVA单相0～250V输出。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
2.功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz,采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
3.单次脉冲:每次可输出一对正负脉冲。
4.音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
5.外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
6.外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
（二）仪器架：仪器架置于实训台顶部，由截面尺寸：70×70mm，由高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件组成（非焊接工艺），外形美观，结构牢固耐用。
（三）实验桌结构：
实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。

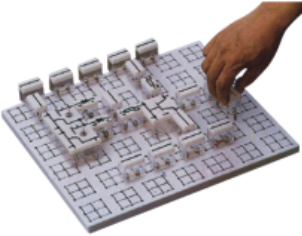

实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35×90cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实验中的弱电�？楸匦胍远懒⒎庾暗耐该髟形ヒ荒？椋型骋欢寄芘浜暇趴淄蚰懿寮逑翊罨疽谎男问阶杂纱罱ㄗ楹系缏�；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，�；ねㄓ玫装逵胱烂妫ㄈ缧柙谧郎戏胖玫缍�、焊接等）。
实验桌后面二支截面尺寸70×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与实训屏、仪器架、电源控制箱组成一个完整的实训屏。
（四）透明元件�？椋�元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。

（五）储存柜：配备储存柜，存放实训�？榧肮ぞ撸⒋婀竦撞�4只高强度万向可制动PU脚轮，方便移动。
（六）学生凳
1．凳腿采用30×30×1.2mm的方管；
2．拉管采用30×30×1.2mm的方管；
3．凳面采用240×340×25mm刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
★（七）配套教学资源（共1套，注：购买20台以下无此项配置）
1、在线教育课程开放平台（具有软件著作权，配1个登录帐号）:
1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。
3）为了教学的统一性要求在线教育平台与实装置是同一个生产商！
4）在线教育开放平台资源库
①《模拟电子技术》课程
分类 实项目 课程序列号 实内容 方式
1常用半导体器件 1.1半导体的基本知识 2 PN结的形成 二维动画
1.2二极管 5 二极管的特性曲线 二维动画
1.3三极管 7 三极管内部载流子运动规律 二维动画
9 三极管的输出特性曲线 二维动画
1.6半导体器件的识别与检测 14 二极管的识别与检测 二维动画
15 三极管的识别与检测 二维动画
2直流稳压电源 2.1整流电路 19 单相整流波形分析 二维动画
2.2滤波电路 22 滤波波形分析 二维动画
2.3稳压电路 24 稳压电路分析 二维动画
3基本放大电路 3.1放大电路的基本知识 29 交、直流变换电路 二维动画
30 放大电路中各电压电流波形 二维动画
3.2基本共射极放大电路 32 Q点对波形失真的影响（饱和+截止） 二维动画
33 微变等效变换电路 二维动画
3.3分压式偏置共射放大电路 35 温度对Q点的影响 二维动画
36 Q点稳定的原理 二维动画
39 分压式偏置（含C和不含C）的微变变换过程 二维动画
3.4共集电极放大电路 41 射极输出器的微变变换过程 二维动画
4功率放大电路 4.2互补对称功率放大电路 50 基本互补对称放大电路分析 二维动画
52 互补输出级的交越失真 二维动画
54 OTL互补对称放大电路分析 二维动画
5差动放大电路与集成运算放大器 5. 1基本差动放大电路 59 差动放大电路的分析 二维动画
6放大电路中的反馈 6.1反馈的基本概念 64 什么是反馈 二维动画
6.3负反馈对放大电路性能的影响 67 减小非线性失真 二维动画
7集成运算放大器的应用 7.1集成运放的应用基础 71 集成运放的特点（含虚短和虚断） 二维动画
7.2集成运放的线性应用 77 单限（含过零）比较器 二维动画
8正弦波振荡器 8.1正弦波振荡电路概述 80 正弦波振荡的分析 二维动画
8.2 RC正弦波振荡电路 82 RC电路的分析 二维动画
②《数字电子技术》课程
分类 实项目 序号 实内容 方式
第1章数字电路基础 1.5逻辑函数的卡诺图化简法 53 逻辑函数的卡诺图化简法 二维动画
第2章 逻辑门电路 2.3 TTL集成逻辑门电路 54 TTL集成逻辑门电路 二维动画
第4章 集成触发器 4.2主从触发器 55 主从触发器 二维动画
4.3边沿触发器 56 边沿触发器 二维动画
4.4 CMOS集成触发器 57 CMOS集成触发器 二维动画
第5章 时序逻电路 5.1时序逻辑电路的分析 58 同步时序逻辑电路的分析法 二维动画
5.1时序逻辑电路的分析 59 异步时序逻辑电路的分析法 二维动画
第6章 脉冲波形的产生与整形电路 6.3多谐振荡器 60 多谐振荡器 二维动画
6.4施密特触发器 61 施密特触发器 二维动画
6.5 555定时器及其应用 62 555定时器及其应用 二维动画
③《电子产品设计制作》课程
分类 实项目 课程序列号 实内容 方式
项目一 智能电子时钟 任务一 任务分析 7 数码管结构 二维动画
8 共阳数码管字形码 二维动画
11 共阴数码管字形码 二维动画
任务三 程序设计 28 电子时钟效果演示 二维动画
项目二 电子秤 任务一 任务分析 38 称重传感器工作原理 二维动画
40 电子秤效果演示 三维动画
项目三 电子寻迹小车 任务一 任务分析 51 电机驱动 二维动画
53 电机调速 二维动画
55 红外寻迹原理 二维动画
57 红外避障原理 二维动画
58 小车寻迹效果演示 三维动画
59 小车避障效果演示 三维动画
60 超声波测距原理 三维动画
任务三 程序设计 74 小车前进 三维动画
75 小车后退 三维动画
77 小车转弯 三维动画
79 小车调速 三维动画
④《嵌入式技术应用》课程
分类 实项目 课程序列号 实内容 方式
教学项目1 任务1 2 认识STM32固件库 二维动画
3 STM32固件库关键子目录和文件 二维动画
任务2 6 嵌入式系统 二维动画
7 ARM Cortex-M3处理器 二维动画
8 STM32系列处理器 二维动画
教学项目2 任务1 11 认识STM32的I/O口 三维动画
12 STM32的GPIO初始化和输入输出库函数 二维动画
15 Cortex-M3工作模式及状态 二维动画
16 Cortex-M3寄存器组 二维动画
17 Cortex-M3特殊功能寄存器组 二维动画
任务2 20 STM32相关结构体 二维动画
22 Cortex-M3处理器结构 三维动画
23 STM32系统结构 三维动画
24 STM32时钟配置 三维动画
教学项目3 任务1 26 认识数码管 三维动画
28 数码管静态显示电路硬件连接 三维动画
31 认识Coretex-M3存储器 三维动画
32 Cortex-M3存储器映射 三维动画
33 STM32存储器映射 三维动画
任务1 36 数码管动态扫描显示电路硬件连接 三维动画
38 位带区与位带别名区 二维动画
39 位带操作 二维动画
教学项目4 任务1 43 认识嵌入式应用技术与开发的核心板 三维动画
48 GPIO寄存器地址映射 二维动画
49 端口复用使用 二维动画
50 端口复用重映射 二维动画
任务2 52 STM32中断通道 三维动画
53 STM32外部中断 三维动画
54 STM32中断优先级 三维动画
55 STM32外部中断编程 二维动画
教学项目5 任务1 59 SBsTick定时器 三维动画
60 库函数中的SBsTick相关函数 二维动画
61 SBsTick的关键函数编写 二维动画
任务2 63 认识STM32定时器 三维动画
64 STM32定时器与定时相关的寄存器 二维动画
65 STM32定时器相关的库函数 二维动画
任务3 68 STM32的PWM输出相关寄存器 二维动画
69 STM32的PWM输出编程思路 二维动画
70 STM32的PWM输出相关库函数 二维动画
教学项目6 任务1 73 串行通信基本知识 三维动画
74 STM32的USART串口 三维动画
75 STM32串口的相关寄存器 二维动画
76 STM32串口相关函数 二维动画
任务2 79 认识WIFI通信模块 三维动画
81 认识Zigbee通信模块 三维动画
82 ZigBee通信模块使用 二维动画
教学项目7 任务1 83 STM32模数转换简介 二维动画
84 STM32的ADC结构 三维动画
85 STM32模数转换相关寄存器 二维动画
86 STM32的ADC设置 二维动画
任务2 87 ADC相关的库函数 二维动画
2、仿真教学软件：
2.1、无纸化考核平台（基于云平台无纸化理论试题库考试系统）（要求具有软件著作权，网络版）
1）用户登录；
2）用户注册；
3）用户管理
3.1用户查询
3.2添加用户
3.3修改用户
3.4用户删除
4）.级别管理
4.1级别查询
4.2添加级别
4.3修改级别
4.4删除级别
5）.题库类别管理
5.1题库类别查询
5.2添加题库类别
5.3修改题库类别信息
5.4删除题库类别信息
6）.题库管理
6.1题库查询
6.2添加单项选择题
6.3添加多项选择题
6.4添加判断题信息
6.5导入Excel题目信息
6.6题目信息修改
6.7删除题目信息
7）.试卷管理
7.1试卷查询
7.2添加试卷
7.3自动抽题
7.4手动组卷
7.5编辑试卷
7.6删除试卷
7.7启用试卷
7.8打印试卷
8）.模拟成绩
8.1模拟成绩查询
8.2模拟成绩详细
8.3导出成绩
9）.实战成绩
9.1实战成绩查询
9.2导出实战成绩
10）.在线考试
11）.历史成绩（历史模拟成绩查看、历史实战成绩查看）
2.2、电子仪表仪器仿真教学软件（网络版、具有软件著作权）
一、产品概述
本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能练教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实和鉴定设备通用技术规范》而设计，包含常用电子测量仪器、信号（函数信号、高频信号、彩色电视信号）发生器、电子电压表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪器，每类仪器设有仪器简介、面板介绍、使用方法、仿真实等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高，是电子技术仿真实室必备的主体软件。
二、实项目

电子仪表仪器仿真教学软件		 项目名称 实任务
项目一：测量基础知识 任务一测量概述及数据处理
任务二电子测量
任务三电子测量仪器
项目二： 万用表 任务一指针式万用表
任务二数字万用表
项目三： 毫伏表 任务一AS2173D型毫伏表
任务二DF1930A数字毫伏表
项目四： 兆欧表 任务一兆欧表
项目五： 频率计 任务一HC-F1000L频率计
项目六： 信号发生器 任务一SG1646A多功能函数信号发生器
任务二GRG-450B高频信号发生器
任务三低频信号发生器
项目七：示波器 任务一模拟示波器
任务二数字示波器
项目八：扫频仪 任务一扫频仪
2.3、模拟电子技术仿真教学软件（网络版、具有软件著作权）
软件要求：本产品是依据教育部、人力资源和社会保障部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实和鉴定设备通用技术规范》而设计，内容包括模拟电子技术实验实�？璧难邮钡缏返裙�18个实验实项目（详见实项目）。每个项目根据实需要，设置了数量不等的实任务。例如单管放大项目设计了实目的、实器件、实电路、电路原理、器件布局、通电测试、故障检测等任务，以便操作者循序渐进地得到练。本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。
技术参数：
包含十八大实�？椋貉邮钡缏�、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。
4、数字电子技术仿真教学软件（网络版、具有软件著作权）
软件要求：本产品依据教育部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实和鉴定设备通用技术规范》而设计，内容包括数字电子技术课程�？璧挠敕敲诺缏贰⒁觳郊剖鞯募读�、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共7个实验实项目，每个项目根据实需要，设置了数量不等的实任务，以便操作者循序渐进地得到练。
本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。
技术参数：
包含七大实模块：与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。
五、实验项目：
(1)模拟部分
1．二极管的正、反相特性
2．晶体三极管的输入、输出特性　
3．晶体管共射极单管放大器　　
4．两级阻容耦合放大电路　
5．负反馈对放大器性能的影响　　
6．场效应管放大器　　　　
7．差动放大电路　　　　
8．运算放大器指标测试　　　　
9．集成运算放大器的基本应用(多种模拟运算电路)
10．集成运算放大器非线性应用（多种波形发生器）
11．变压器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．单相桥式整流电路
15．串联型晶体管直流稳压电源
(设计性实验)
16．集成直流稳压电源
17．单结晶体管特性
18．单结晶体管触发电路
19．晶闸管简单测试
20．晶闸管可控整流电路
利用上述20项实验元器件还可完成下面实验项目
l．电压负反馈偏置电路　　　
2．分压式电流负反馈偏置电路
3．用二极管稳定工作点　　　
4．共基极放大电路　
5．共集电极放大电路　
6．共源极基本放大电路
7．场效应管共漏极电路
8．场效应管共栅极电路　
9．单管阻容放大电路
10．变压器耦合放大电路
11．甲类功率放大电路
12．串联电流负反馈电路
13．串联电压负反馈电路
14．并联电压负反馈电路
15．并联电流负反馈电路
16．共基共射极放大电路
17．自举射极输出电路
18．NPN一PNP直接耦合放大电路
19．用负反馈消除自激振荡
20．晶体管开关作用
21．变压器反馈式振荡电路
22．电容三点式振荡电路
23．电感三点式振荡电路
24．差动放大电路的基本形式
25．长尾式差动放大电路
26．双电源长尾式差动放大电路
27．运放用作交流比例放大
28．反相输入保护措施
29．同相输入�；ご胧�
30．电源极性错接的保护
31．RC高通电路
32．利用三极管来�；て骷�
33．差动输入运算电路
34．快速积分电路
35．模拟一阶微分方程电路
36．模拟二阶微分方程电路
37．基本对数运算电路
38．实用微分电路
39．反对数放大基本电路
40．简单的过零比较电路
41．利用二级管作为上限检测幅度选择电路
42．下限幅度选择电路
43．RC无源网络的低通滤波电路
44．同相输入一阶低通滤波电路
45．反相输入一阶低通滤波电路
46．简单的二阶RC滤波电路
47．典型二阶RC有源低通滤波电路
48．典型二阶高通有源滤波电路
49．基本带通滤波电路
50．典型带通滤波电路
51．矩型波振荡电路
52．宽度可调的矩形波发生器
53．幅频可调的锯齿波发生器
54．单相半波整流电路
55．单相全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC滤波电路
59．基本LC滤波电路
60．二倍压整流电路
61．三倍压整流电路
62．基本稳压电路
63．基本调整管稳压电路6
64．具有放大环节的稳压电路
65．单相半波可控硅整流
66．电子调压电路
67．电子催眠器一一趣味性实验一
68．电子门铃电路一一趣味性实验二
69．电子报警电路一一趣味性实验三
(2)数字部分
l．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
六、模电数电实验装置配置清单（每台）
（一）实验元件
元 件 盒 名 称 型号 数量 备注
电阻创新透明元件盒 4Ω 1 2W
电阻创新透明元件盒 5.1Ω 2 2W
电阻创新透明元件盒 8Ω 1 2W
电阻创新透明元件盒 10Ω 1 2W
电阻创新透明元件盒 16Ω 1 2W
电阻创新透明元件盒 20Ω 1 1W
电阻创新透明元件盒 30Ω 1 1W
电阻创新透明元件盒 51Ω 2 1W
电阻创新透明元件盒 75Ω 1 1W
电阻创新透明元件盒 100Ω 2 1/8W
电阻创新透明元件盒 120Ω 1 1/8W
电阻创新透明元件盒 150Ω 1 1/8W
电阻创新透明元件盒 200Ω 1 1/8W
电阻创新透明元件盒 240Ω 1 1/8W
电阻创新透明元件盒 300Ω 2 1/8W
电阻创新透明元件盒 330Ω 1 1/8W
电阻创新透明元件盒 470Ω 1 1/8W
电阻创新透明元件盒 510Ω 2 1/8W
电阻创新透明元件盒 620Ω 1 1/8W
电阻创新透明元件盒 650Ω 1 1/8W
电阻创新透明元件盒 1K 2 1/8W
电阻创新透明元件盒 1.5K 1 1/8W
电阻创新透明元件盒 2K 2 1/8W
电阻创新透明元件盒 2.4K 2 1/8W
电阻创新透明元件盒 2.7K 1 1/8W
电阻创新透明元件盒 3K 2 1/8W
电阻创新透明元件盒 3.3K 1 1/8W
电阻创新透明元件盒 3.9K 1 1/8W
电阻创新透明元件盒 4.3K 1 1/8W
电阻创新透明元件盒 4.7K 2 1/8W
电阻创新透明元件盒 5.1K 3 1/8W
电阻创新透明元件盒 6.8K 2 1/8W
电阻创新透明元件盒 7.5K 1 1/8W
电阻创新透明元件盒 9.1K 1 1/8W
电阻创新透明元件盒 10K 5 1/8W
电阻创新透明元件盒 13K 2 1/8W
电阻创新透明元件盒 15K 1 1/8W
电阻创新透明元件盒 20K 2 1/8W
电阻创新透明元件盒 30K 1 1/8W
电阻创新透明元件盒 36K 1 /8W
电阻创新透明元件盒 39K 1 1/8W
电阻创新透明元件盒 47K 1 1/8W
电阻创新透明元件盒 51K 1 1/8W
电阻创新透明元件盒 68K 1 1/8W
电阻创新透明元件盒 100K 2 1/8W
电阻创新透明元件盒 150K 1 1/8W
电阻创新透明元件盒 200K 2 1/8W
电阻创新透明元件盒 300K 1 1/8W
电阻创新透明元件盒 470K 1 1/8W
电阻创新透明元件盒 510K 1 1/8W
电阻创新透明元件盒 1M 1 1/8W
电位器透明元件盒 470Ω 1 1/2W
电位器透明元件盒 1K 2 1/2W
电位器透明元件盒 4.7K 1 1/2W
电位器透明元件盒 10K 1 1/2W
电位器透明元件盒 47K 1 1/2W
电位器透明元件盒 100K 1 1/2W
电位器透明元件盒 470K 2 1/2W
电位器透明元件盒 1M 1 1/2W
电解电容透明元件盒 0.1uF 1 16V
电解电容透明元件盒 4.7uF 1 16V
电解电容透明元件盒 10uF 3 16V
电解电容透明元件盒 33uF 1 16V
电解电容透明元件盒 47uF 2 25V
电解电容透明元件盒 100uF 3 35V
电解电容透明元件盒 220uF 1 35V
电解电容透明元件盒 470uF 1 35V
瓷片电容透明元件盒 300P 1 63V
瓷片电容透明元件盒 1000P 2 63V
瓷片电容透明元件盒 4700P 1 63V
瓷片电容透明元件盒 0.01uF 3 63V
瓷片电容透明元件盒 0.1uF 2 63V
瓷片电容透明元件盒 0.47uF 1 63V
瓷片电容透明元件盒 1uF 1 250V
瓷片电容透明元件盒 2uF 1 250V
音频输入变压器透明元件盒   1
音频输出变压器透明元件盒   1
变压器元件盒 220/6V.6V.24V 1 8W
电感透明元件盒 8Ω 1
电感透明元件盒 390uH 1
二极管透明元件盒 4007 4
二极管透明元件盒 2AP9 1
发光二极管透明元件盒   2
稳压二极管透明元件盒 2CW54 2
稳压二极管透明元件盒 2CW76 1
光敏二极管透明元件盒   1
晶振透明元件盒 10M 1
场效应管透明元件盒 3DJ6 1
单结管透明元件盒 BT33 1
晶闸管透明元件盒 KP1 1
三极管透明元件盒 3DG6 2
三极管透明元件盒 3DG12 2
三极管透明元件盒 3AX31 1
三极管透明元件盒

3DA1

 1
三端稳压透明元件盒 7805 1
指示灯(信号灯)透明元件盒   1 12V
开关透明元件盒   2
喇叭透明元件盒 8Ω/0.2W 1
继电器透明元件盒 6V 1
直流电表元件盒 ±100uA 1
直流表元件盒 1000uA 1
直流电表透明元件盒 5mA 1
电平开关和逻辑电平指示元件盒   2 16位
七段译码器 3组七段译码器及对应译码显示数码管 1
集成座元件盒 14脚 4
集成座元件盒 16脚 2
集成座元件盒 20脚 1
集成座元件盒 28脚 1
集 成 运 放 UA741 2
定 时 器 NE555 1
功率放大器 LA4101 1
数模转换器 DAC0832 1
模数转换器 ADC0809 1
TTL与非门 74LS00 1
TTL集电极开路与非门 74LS03 1
TTL非 门 74LS04 1
TTL与 门 74LS08 1
TTL三输入与门 74LS11 2
TTL四输入与非门 74LS20 1
TTL或 门 74LS32 1
TTL触发器 74LS74 2
TTL异或门 74LS86 1
JK触发器 74LS112 1
缓 冲 器 74LS125 1
译 码 器 74LS138 2
数据选择器 74LS153 1
计 数 器 74LS160 2
计 数 器 74LS161 1
D触发器 74LS175 1
加减计数器 74LS192 2
移位寄存器 74LS194 1
计 数 器 74LS196 3
CMOS与非门 CD4011 1
（二）工具
尖 嘴 钳   1
螺 丝 刀 -+各一 2
剥 线 钳   1
连 接 线 电子香蕉插头线 30
（三）其他
主机箱   1套
实验桌 含仪器架 1张
储存柜   1个
学生凳   2张
防 腐 皮   1块

友情提示：

1、货品验收：阁下收货时请检查模电、数电技术实验装置的货品外观，核实模电、数电技术实验装置的数量及配件，拒收处于受损状态的模电、数电技术实验装置；

2、质保：顶邦将为阁下提供模电、数电技术实验装置产品说明书内的质保条件和质保期，在质保范围内提供对模电、数电技术实验装置的免费维修，超出条件承诺时提供对模电、数电技术实验装置的有偿维修；

3、退换货：阁下单方面原因导致的模电、数电技术实验装置选型错误或模电、数电技术实验装置购买数量错误，造成模电、数电技术实验装置的退换货要求，将不被接受；

4、货期：模电、数电技术实验装置的发货期为参考值，如您需要了解模电、数电技术实验装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对模电、数电技术实验装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关模电、数电技术实验装置的咨询。

找不到想找的产品?请点击产品导航页

Copyright © 1998 - 2025 上海顶邦 All Rights Reserved

沪ICP备10025790号-10 产品列表 | 企业博客

扫码添加微信客服

电话：13817525788 021-36334717
021-36334727

邮箱：dinbon@163.com

售后：021-55158775

邮箱：dinbon@163.com

扫码关注公众号

顶部
顶部
