2025-04-18
模电数电综合应用创新实训考核装置
[规格型号]： DBK-535
[产品名称]： 模电数电综合应用创新实训考核装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
DBK-535 模电数电综合应用创新实训考核装置
模电数电综合应用创新实训考核装置

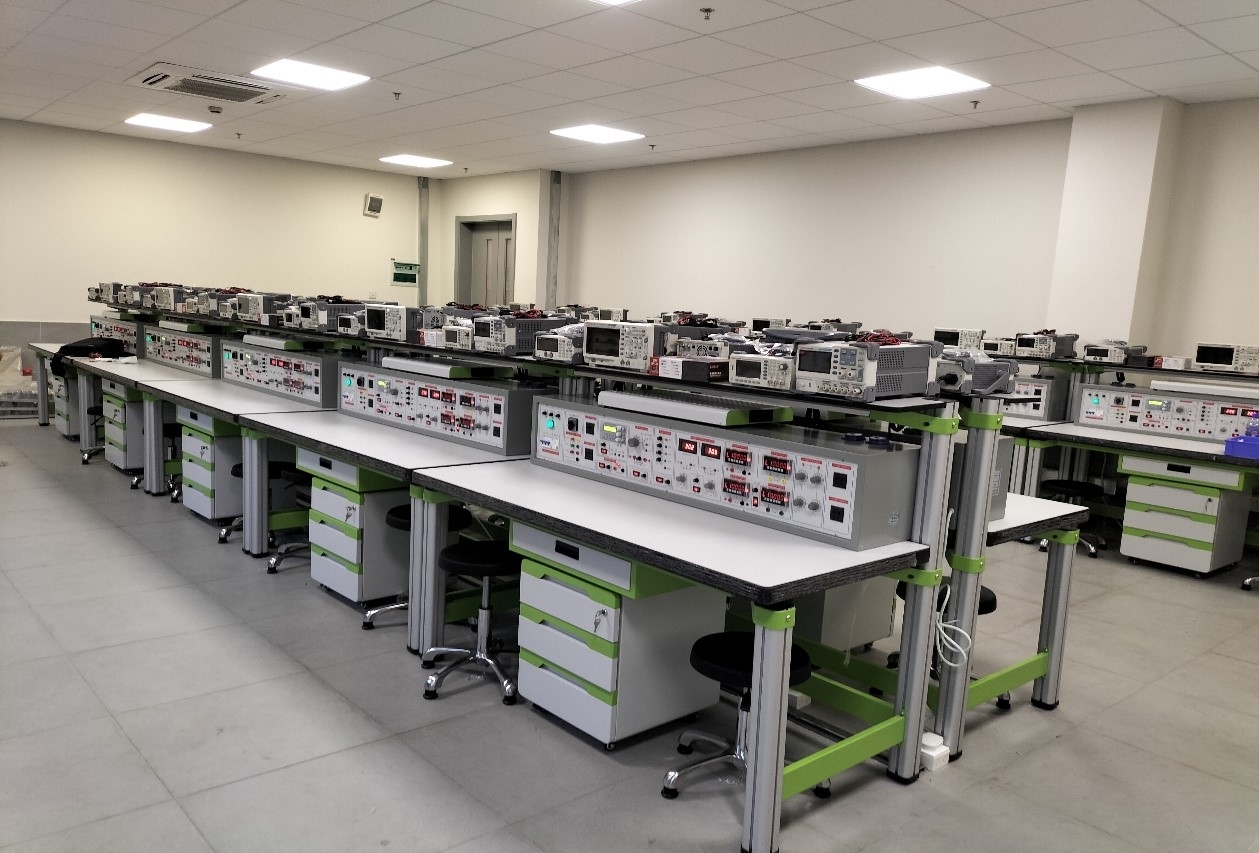

实训装置参考图片
一、设备概述
模电数电综合应用创新实训考核装置适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、 <电工基础>、<电路原理>、<电路与磁路>、<电工学>、<电力电子技术>等多门课程的综合应用、创新实训要求。并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制。
电子创新实训�？槲芰嫌谢屑癙CB板构成，且包括多个组合�？�，为学生提供了一个进行综合应用、创新实训、可充分发挥学生潜能的完全开放的平台。
二、设备技术指标
1、工作电源：单相三线 AC 220V±10%  50Hz
2、温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×700×1300㎜（左右）
4、整机功耗：≤1.0KW
5、安全�；ご胧壕哂薪拥乇；�、漏电�；すδ�，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
    1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主线，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，�？椴捎猛该魉芰嫌谢�，兼作实物示教，一举多得。电子创新实训提供了包括实训指导书项目所需的单元�？椋刮赡芙械拇葱掠胩剿�，配置了较齐全的单元模块。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且�？槲薹奖�，可放手让学生操作、试验，无后顾之忧。
4、本装置配套电子技术综合应用创新实训项目，均经过反复斟酌、精心配置；其中有许多电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
四、本设备各个功能模块单元功能构成：
装置由实训主机箱、仪器架、实验桌（装有透明创新实训�？楣潭ú灏澹�、移动矮柜、透明创新实训�？椋ㄅ溆邢嘤Υ⒋姘澹�、学生凳等组成。实训装置支架与实训桌可组合、可拆装。
（一）实训主机箱部分介绍：
实训主机箱箱体采用铁质双层亚光密纹喷塑结构，铝质面板。左边是安全控制、交直流电源、信号源、测量电表等；主机箱控制面板左右及顶部配有多组外部仪器交流工作电源插座。
1、控制及交流电源部分
提供单相相固定220V交流电源，设有电流型，电压型漏电开关，具有告警和复位功能。
2、低压交流电源模块
电压3－24V分七档可调，分3V，6V，9V，12V，15V，18V，24V输出，最大输出电流1.5A，电流表指示， 同时提供双17V带中心抽头变压器一只。
3、稳流稳压电源�？�
（1）双路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载�；すδ�，输出最大电流为2A，每路电源输出有0.5级数字电流表、电压表指示。
（2）.直流电源包括±15V、±12V及±5V电源
★4、智能型直流测量仪表�？�
4.1、智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及�；さ裙δ�。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.2、智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★5、DDS功率型函数发生器/频率计：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
（二）仪器架：仪器架置于实训台顶部，由截面尺寸：70×70mm，由高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件组成（非焊接工艺），外形美观，结构牢固耐用。放置示波器等测试仪器，实验过程中使用得心应手。
★（三）实训桌：
外形尺寸为1600（长）*700（宽）*1300（高），实训桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（压铸框架连接构件非焊接工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺），安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。实训桌设有二个抽屉，桌面采用不少于25mmE1级实木板材，耐油耐水浸泡不起泡、不开裂、不褪色，桌面板下设支撑框架，承受力不少于200kg。配备储存柜，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
   实训桌后面二支桌脚向上延伸，与主机箱、仪表架组成实训屏。实训桌整体豪华大气，功能实用。
（四）学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色。
（五）提供电烙铁，剥线钳，螺丝刀，尖嘴钳等常用配套工具1套。
★（六）电子技术创新实训�？� (具体可见相应清单列表)
提供一套实训�？椋梢酝瓿赡Ｄ獾缱蛹际�、数字电子技术和电子综合应用实训项目，电力电子技术应用等。实训模块面板采用PCB板制作而成，器件和信号接口均已引至板上的专用插座，实训�？橛兴母龅圆褰牛胱ㄓ檬笛悼装迮涮资褂�。
实训�？橛赏该髟屑癙CB板构成，元件盒是组合式透明元件盒，元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成，可根据实训需要方便地组合成不同的电工电子实训线路；使实训具有开放性和创新性，元件盒体由透明有机工程塑料注塑而成，具有示教功能，使使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在�？樯厦娌褰�，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，方便任意组合实训线路，以完成不同的实训项目等。实训模块有相应的储存板，便于存放、管理。。

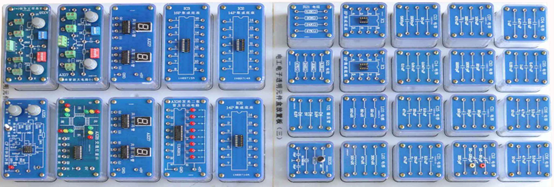

透明电子创新元件�？�
（透明电子创新元件�？槭纠迹�140多只透明有机塑料封闭元件盒）

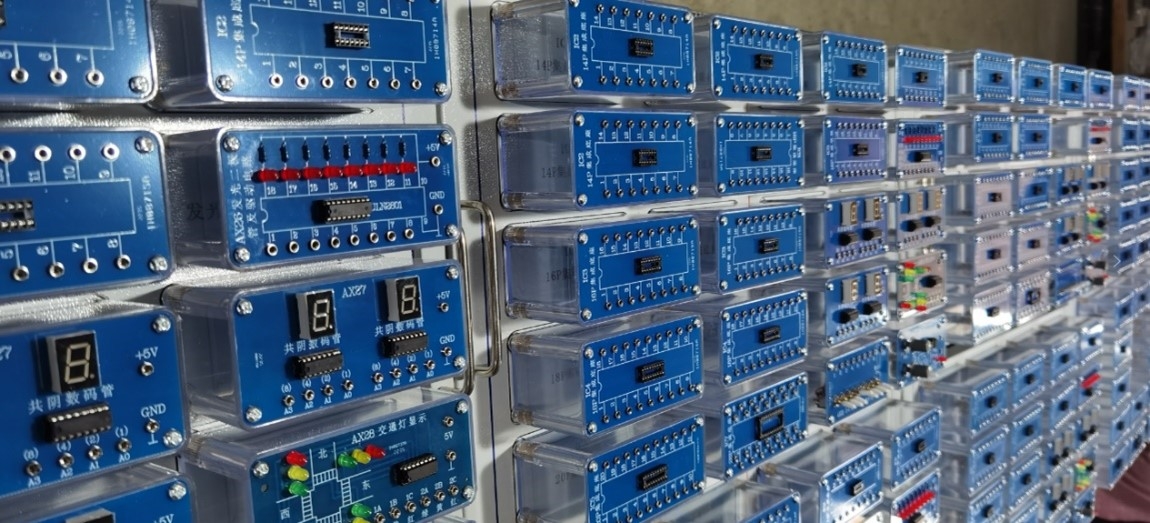

透明电子创新元件�？�
（部分透明有机塑料封闭元件盒正侧面图 ）
五、本设备可以完成的实训项目
（一）模拟电子技术实训项目
项目一  常用二极管的性能测试及应用
项目二  双极晶体管及场效管输出特性的测定
项目三  单管放大电路的研究
项目四  两极放大电路及负反馈放大电路的研究
项目五  助听器电路的调试（电子产品线路）（综合应用）
项目六  恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七  三极管放大电路故障排除
项目八  整流、滤波及稳压电路的研究
项目九  直流稳压正、负电源电路的研究
项目十  典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一  OTL功率放大电路的故障排除
项目十二  LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三   运算放大器基本运算电路
项目十四   对由运放器组成的积分运算电路、微分运算电路
项目十五   对由运放器组成的电压比较器传输特性的研究
项目十六   气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七  方波、三角波和锯齿波发生器电路的研究与测试
项目十八  三角波、方波及正弦波发生器的制作竞赛
项目十九  RC（文式桥式）正弦波振荡器和制作与调试
项目二十  电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二  直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三  恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
（二）数字电子技术实训项目
项目一  基本逻辑门电路功能测试
项目二  优先编码器功能测试
项目三  二进制译码器和数据选择器功能测试
项目四  全加器和超前进位全加器功能测试
项目五  数值比较器功能测试
项目六  七段码锁存/译码/驱动器功能测试
项目七  各类触发器功能测试
项目八  双向移位寄存器功能测试
项目九  二一五一十进制计数器功能测试
项目十  二位十进制计数/译码/驱动/显示电路
项目十一  可逆十进制计数电路功能测试
项目十二  N进制计数电路功能测试
项目十三  555定时器基本应用电路
项目十四  微分型单稳态触发器
项目十五  集成单稳态触发器及其应用
项目十六  集成施密特触发器及其应用
（三）数字/模拟电子技术综合应用实训项目
项目十七  声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八  8线数据传输电路（电子产品线路）（综合应用）
项目十九  4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十  秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一  救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二  D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三  数控变频三角波—方波发生器
项目二十四  移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五  8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六  触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七  数字钟电路（电子产品线路）（综合应用）
项目二十八  二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九  交通灯控制电路（电子产品线路）（综合应用）
项目三十   升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一  光电转换加/减计数电路（电子产品线路）（综合应用）
（四）、电力电子技术及应用创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五 IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
项目七 功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项 目）
六、本设备的配置清单

序号 产品名称 型号 数量 单位
  1.
 实训主机箱   1 台
  1.
 仪器架   1 套
  1.
 实训桌   1 张
  1.
 储存柜   1 个
  1.
 钢制方凳   2 个
  1.
 实训工具 表一 1 套
  1.
 透明电子实训模块 140多个有机透明元件盒，表二 1 套
  1.
 实训指导书   2 本
  1.
 专用实验导线   1 套
  1.
 配套教学资源 附件，注：购买15台以下无此项配置 共1 套
  1.


表一：配套工具清单
序号 名称 型号/规格 单位 数量
1 烙铁（带架） 35W 套 1
2 剥线钳   把 1
3 尖嘴钳 6寸 把 1
4 十字螺丝刀   把 1
5 一字螺丝刀   把 1


表二：电子创新有机透明塑料元件盒清单
序号 产品名称 型号规格 产品代号 单位
1 RJ水泥电阻(5W) 51Ω、100Ω、200Ω R01 1块
2 RJ金属膜电阻(2W) 330Ω、470Ω、510Ω R02 1块
3 RJ金属膜电阻(2W) 330Ω R03 1块
510Ω
680Ω
4 RJ金属膜电阻(2W) 1K R04 1块
2K
3.3K
5 RJ金属膜电阻(2W) 3.3K R05 1块
4.7K
6.8K
6 RJ金属膜电阻(2W) 10K R06 3块
22K
47K
7 锰铜丝电阻(3A) 0.1Ω R07 1块
0.2Ω
0.4Ω
8 RT碳膜电阻(1W) 1Ω R08 1块
4.7Ω
10Ω
27Ω
9 RT碳膜电阻(1W) 39Ω R09 1块
47Ω
56Ω
68Ω
10 RJ金属膜电阻(1W) 100Ω R10 1块
150Ω
200Ω
300Ω
11 RJ金属膜电阻(1W) 390Ω R11 1块
470Ω
560Ω
680Ω
12 RJ金属膜电阻(1/2 W) 560Ω R12 1块
820Ω
1K
1K
13 RJ金属膜电阻( 1/2 W) 1.2K R13 1块
2K
2.7K
3K
14 RJ金属膜电阻( 1/2W) 4.7K R14 1块
5.1K
6.8K
8.2K
15 RJ金属膜电阻( 1/2W) 10K R15 1块
15K
27K
33K
16 RJ金属膜电阻( 1/2W) 51K R16 4块
56K
62K
68K
17 RJ金属膜电阻(  1/2W) 100K R17 4块
270K
390K
470K
18 RJ金属膜电阻( 1/2W) 820K R18 1块
1M
2.2M
10M
19 RJ金属膜电阻(1/2W) 120Ω R19 1块
180Ω
220Ω
620Ω
20 RJ金属膜电阻( 1/2W) 1.5K R20 1块
2.2K
2.7K
3.9K
21 RJ金属膜电阻( 1/2 W) 6.2K R21 1块
20K
24K
47K
22 RJ金属膜电阻( 1/2W) 51K R22 1块
150K
220K
3M
23 RJ金属膜电阻( 1/2W) 510K R23 2块
1.1M
2M
2M
24 CL聚脂膜电容 1000pF C01 2块
2200 pF
CBB聚丙烯膜电容 3300 pF
25 CBB聚丙烯膜电容 4700 pF C02 2块
0.01μF
0.022μF
26 CBB聚丙烯膜电容 0.033μF C03 4块
0.047μF
0.1μF
27 CBB聚丙烯膜电容 0.22μF C04 1块
0.47μF
1μF
28 CBB聚丙烯膜电容 0.47μF C05 1块
1μF
0.33μF
29 CD铝电解电容(50V DC) 3.3μF C06 2块
4.7μF
10μF
30 CD铝电解电容(50V DC) 100μF C07 1块
220μF
470μF
31 CBB聚丙烯膜电容 0.5μF（450V  AC） C08 1块
1.0μF（450V  AC）
32 CC瓷片电容 20 pF C10 1块
1500 pF
CBB聚丙烯膜电容 2200 pF
33 CC瓷片电容 20 pF C11 1块
CBB聚丙烯膜电容 33 pF
100 pF
34 可调电容 10～60 pF C12 1块
220 pF
20～120 pF
35 CC瓷片电容 20 pF C13 1块
CL聚脂膜电容 2200 pF
5600 pF
36 CBB聚丙烯膜电容 0.047μF C14 1块
0.01μF
0.1μF
37 CD铝电解电容(50V DC) 2.2μF C15 2块
33μF
47μF
38 WX线绕电位器（WX050） 100(5W)(去盖) RP1 1块
39 WH碳膜电位器（WH118） 470(2W)(去盖) RP2 1块
40 WH碳膜电位器(WH118) 1K (2W) RP3 1块
41 WX线绕电位器(WX14-12) 4.7K(1W)(去盖) RP5 1块
42 WH碳膜电位器(WH5) 10K (1/2W)(去盖) RP6 1块
43 WH碳膜电位器(WH5) 22K(1/2W) RP7 1块
44 WH碳膜电位器(WH5) 33K(1/2W) RP8 1块
45 WH碳膜电位器(WH118) 47K (2W) RP9 1块
46 WH碳膜电位器(WH118) 100K (2W) RP10 1块
47 WH碳膜电位器(WH118) 470K (2W) RP11 1块
48 WH碳膜电位器(WH118) 1M (2W) RP12 1块
49 绕线式电位器（WXD3-12） 1K (2W) RP13 1块
50 线绕电感 电感L=30mH L01 1块
51 线绕电感 电感L=100mH L02 1块
52 色码电感 22μH L03 1块
82μH
180μH
53 色码电感 330μH L05 1块
柱形电感 47μH
色码电感 100μH
54 脉冲变压器（单双脉冲） KMB-0021 T05 1块
55 集成底座 8P IC1 2块
56 集成底座 14P IC2 5块
57 集成底座 16P IC3 4块
58 集成底座 18P IC4 2块
59 集成底座 20P IC5 1块
60 集成底座 28P IC7 1块
61 单向击穿二极管(稳压管) 1N4728A(3.3V 1W) VS1 1块
1N4733A (5V 1W)
1N4735A(6.2V 1W)
62 单向击穿二极管(稳压管) 1N4738A(8.2V 1W) VS2 1块
1N4740A(10V 1W)
1N4742A(12V 1W)
63 双向稳压管 (1W) 5V VS3 1块
8.2V
10V
12V
64 整流二极管 1N4007×4 VD1 1块
65 开关二极管 1N4148×2 VD2 1块
肖特基二极管 1N5818
1N5819
66 三极管 TIP42C VT1 1块
BU406
散热器 ST25×2

67		 三极管 9012 VT2 1块
TIP41C
散热器 ST25×1
68 三极管 9013 VT3 1块
TIP41C
散热器 ST25×1
69 晶闸管 BT151 VT4 1块
场效应管 3DJ7
散热器 ST25×1
70 增强型场效应管 IRF630 (N沟道) VT5 1块
IRF9620(P沟道)
散热器 ST25×2
71 IGBT管 10N60×2 VT6 1块
1N4148×2
散热器 ST25×2
72 晶闸管电路 （51Ω、0.1μF、BT151、FU）×3 VT7 1块
散热器 ST25×3
73 双向触发二极管 BD3 VT8 1块
双向晶闸管 BT135
散热器 ST25×1
74 仪表开关 KN32B S1 1块
75 按钮开关 AN4 S2 1块
76 钮子开关 KNX1×2 S3 1块
77 白炽灯座   HL1 1块
78 指示灯 6.3V HL4 1块
79 熔断丝   FU 1块
80 电流表插座   SW 1块
81 共阴数码管 0.5吋 BX01 1块
电阻 300Ω×8个
82 稳压集成 LM337 BX04 1块
LM317
散热器 ST25×2
83 MIC声电传感器 CZN-15EN BX05 1块
石英晶体振荡器 32.768石英晶体
10MΩ电阻
33 pF电容器×2
84 扬声器 8Ω BX06 1块
85 蜂鸣器 TMB12A12 BX07 1块
LED 5个大（红）
电阻 100Ω/0.25W
86 气敏元件 QM-J3 BX08 1块
87 三极管插座 127-3T BX09 1块
元件插座
88 元件插座 127-2T×4 BX10 1块
89 音乐芯片 CF-60 BX11 1块
纽子开关 KNX1
90 保险丝 FU AX1稳压管稳压电路 1块
二极管 1N4007×4
电容 1000μF /50V
100μF /35V
0.1μF
稳压管 1N4733 (5.1V)
91 电阻 100Ω/0.25W×2 AX3铜电阻温度计电路 1块
39Ω/0.25W
33Ω/0.25W
温度传感器 LM35
珐琅电阻 RX20-10W 20Ω
纽子开关 KNX1×2
电位器 470Ω(WH5)
铜电阻 Cu-50
92 直流数字毫伏表 0～2000mV AX4直流数字毫伏表 1块
93 保险丝 FU AX5                            直流恒压源 1块
二极管 1N4007×4
电容 470μF /50V
100μF /25V
0.01μF
集成 LM7812
散热器 ST25×1
94 电位器 10K（WH5）×2 AX9运放电路 1块
二极管 1N4148×2
电容 10μF /35V
集成 OP07
集成底座 8P
95 集成运放 LM358 AX10双运放电路 1块
集成底座 8P
96 继电器 GZR-2 12V AX11继电器驱动电路 1块
三极管 9013
二极管 1N4148
97 电容 1000μF/50V×2 AX12
78系列稳压源		 1块
0.33μF×2
插座 127-3T
98 电容 1000μF/50V×2 AX13
79系列稳压源		 1块
0.33μF×2
插座 127-3T
99 电位器 22K(WH5) AX14
单结晶体管触发电路		 1块
单结晶体管 BT33
电阻 2.2K/0.25W
100Ω/0.25W
560Ω/0.25W
三极管 9013
二极管 1N4148Ω×2
100 功放 LM386 AX15功率放大集成电路 1块
电阻 10Ω/0.25W×2
电容 47nF×2
10μF/35V
100nF
100μF/35V
集成底座 8P
101 集成 MC34063A AX16集成转换器 1块
集成底座 8P
102 拨码开关 红(5T) 蓝(4T) AX17单管放大电路 1块
电阻 1K/0.25W×2
电位器 10KΩ(WH5)×2
插座 127-2T×4
127-3T
103 拨码开关 红(5T) 蓝(4T) AX18单管放大电路 1块
电阻 1K/0.25W×2
电位器 10KΩ(WH5)×2
插座 127-2T×4
127-3T
104 光电开关 GP1A05HR×2 AX20电动机测速 1块
磁性电机 385
固定支架 配套
105 钮子开关 KNX1×2 AX21  0-1置数单刀双掷开关 1块
106 集成 CD4011 AX22单脉冲信号 1块
CD1413
集成底座 14P
16P
电阻 100Ω/0.25W×4
51Ω/0.25W×4
复位开关 AN4×2
LED 红×2 绿×2
107 电阻 100K/0.25W×10 AX23触摸式编码开关 1块
钮子开关 KNX1
轻触开关 （6×6×4.3）×10
108 电阻 51K/0.25W×10 AX24
8421拨码盘		 1块
夹板 KAS-3
8421拨码开关 KAS-3×2
二极管 1N4148×8
109 集成 555 AX25
CP时钟脉冲源		 2块
集成底座 8P
电位器 100k(WH5)×2
电阻 10k/0.25W×2
300Ω/0.25W
二极管 1N4007×2
电容 10μF/35V
0.1μF
0.01μF
钮子开关 KNX1
LED 红（5个大）
110 电阻 100Ω/0.25W×7 AX26发光二极管及驱动 1块
集成 62083
集成底座 20P
LED 红×8
111 集成 CD4511 AX27共阴数码管 3块
集成底座 16P
电阻 100Ω/0.25W×14
共阴数码管 0.5寸×2
112 LED 红×4  绿×4  黄×4 AX28交通灯电路 1块
电阻 51Ω/0.25 W×6
集成 MC1413
集成底座 16P
113 指针微安表 100μA   1块



友情提示：

1、货品验收：阁下收货时请检查模电数电综合应用创新实训考核装置的货品外观，核实模电数电综合应用创新实训考核装置的数量及配件，拒收处于受损状态的模电数电综合应用创新实训考核装置；

2、质保：顶邦将为阁下提供模电数电综合应用创新实训考核装置产品说明书内的质保条件和质保期，在质保范围内提供对模电数电综合应用创新实训考核装置的免费维修，超出条件承诺时提供对模电数电综合应用创新实训考核装置的有偿维修；

3、退换货：阁下单方面原因导致的模电数电综合应用创新实训考核装置选型错误或模电数电综合应用创新实训考核装置购买数量错误，造成模电数电综合应用创新实训考核装置的退换货要求，将不被接受；

4、货期：模电数电综合应用创新实训考核装置的发货期为参考值，如您需要了解模电数电综合应用创新实训考核装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对模电数电综合应用创新实训考核装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关模电数电综合应用创新实训考核装置的咨询。
