2025-05-02
电气控制实训平台
[规格型号]： DB-980X
[产品名称]： 电气控制实训平台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

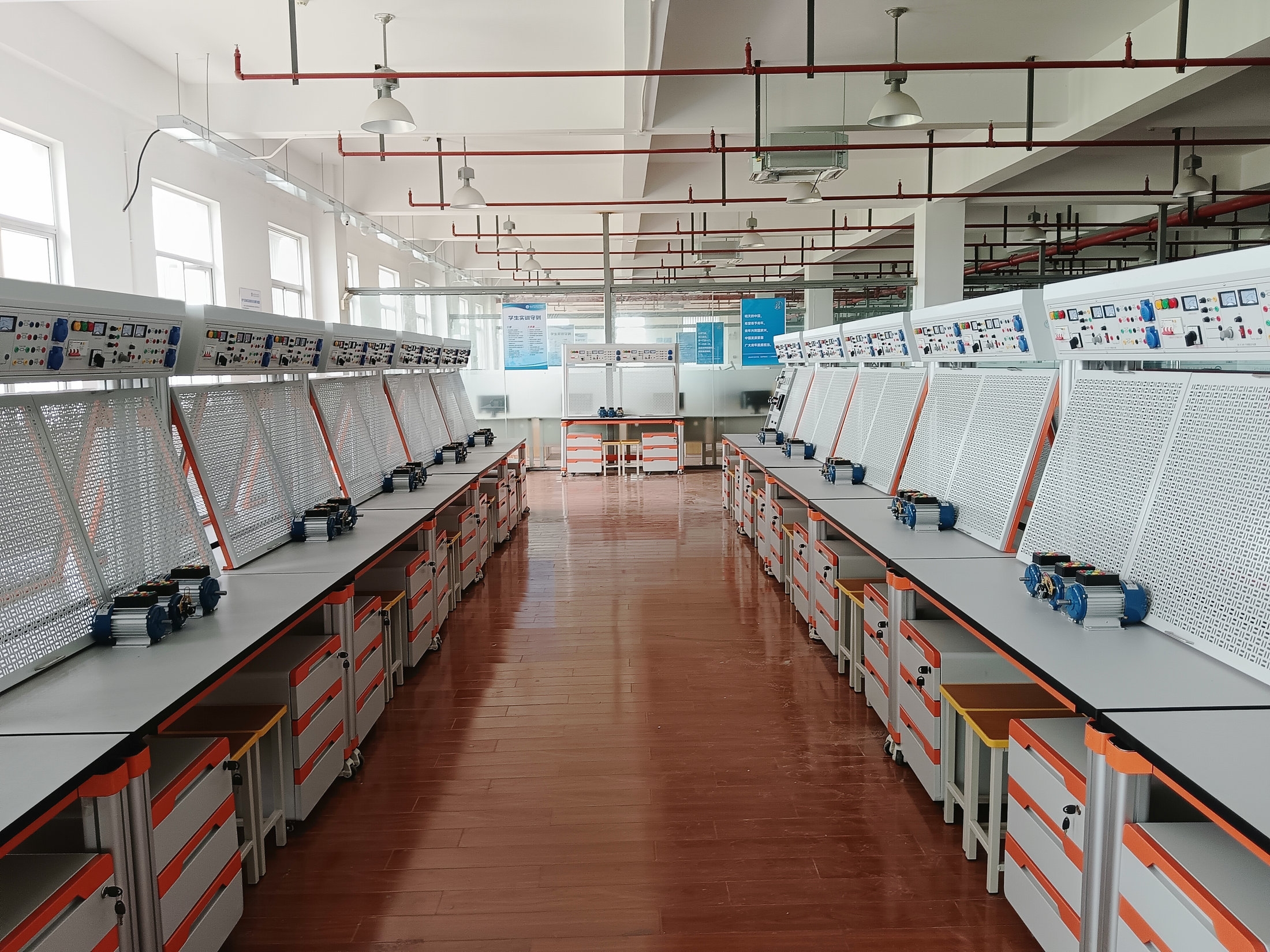

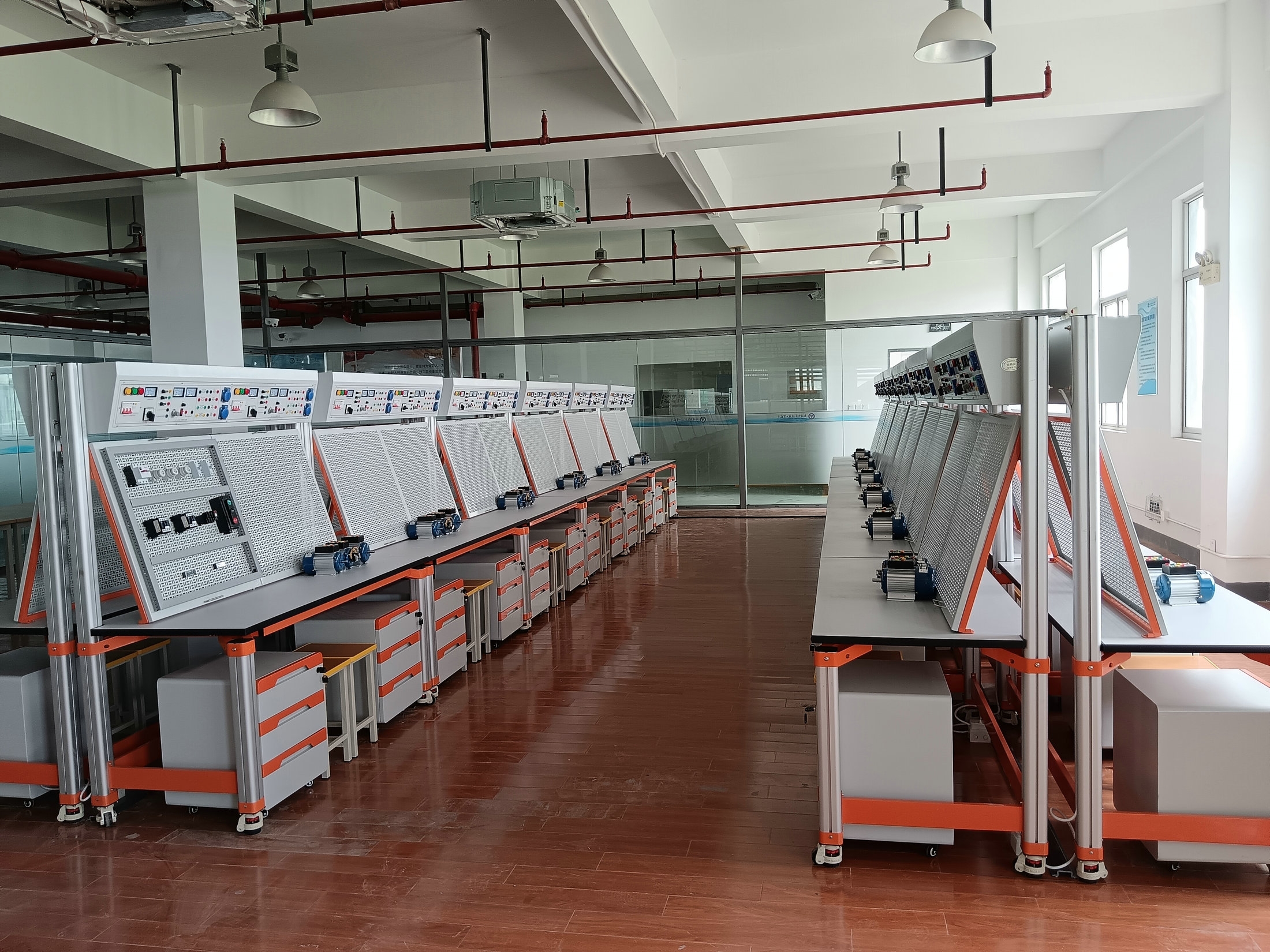

DB-980X 电气控制实训平台（单面双组型）

电气控制实训平台

电气控制实训平台

电气控制实训平台
一、概述
DB-980X电气控制实训平台由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。
根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，DB-980X电气控制实训平台适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，      DB-980X电气控制实训平台是一种理想的职业教育实训设备。
二、设备技术指标
1. 外型：整体尺寸1600mm×700mm×1750mm；
2. 实训台架的材料：钢板、铝合金结构；
3. 电源(双组具有相同资源)：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线  380V 接插式2组、220V接插式2组。
3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5. �；ぃ喝鄱掀髯鞫搪繁；�，断路器具有过载保护，漏电开关具有漏电�；すδ�，漏电�；ざ鞯缌�≤30mA。
6.4只5408二极管，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
三、 设备结构功能
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
4、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀�？拙锻骋�，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM。

四、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
五、 全室参考配置表（以30台/60座为例）

序号 名    称 每台数量 全室数量 单位 备 注
1 控制屏 1 30 套
2 实训桌 1 30 张
3 储存柜 2 60
4 学生凳 2 60 张
5 网孔板 2 60 块
6 器材配备 1 30 套 见表一
7 配套教学资源   共1 套 见附件。购15台以下无此项配置


表一   实训台元器件配置清单（1台）
序号 名    称 型号与规格 数   量
1 单相电度表 DD862-2 2
2 单相闸刀开关   2
3 拉线开关 4A/250V 2
4 平灯头 6A/250V 4
5 插座   2
6 电流互感器 BH0.66 2
7 墙壁开关座   4
8 声控开关   2
9 低压断路器 DZ108-20/10 2
10 2P直插式保险盒 RT18-32X 2
11 3P直插式保险盒 RT18-32X 2
12 交流接触器 CJX2-0910 6
13 辅助触头 F4-22 4
14 热继电器 R16B-20/3 2
15 通电延时时间继电器 ST3PA-B/380V（0-60S） 2
16 时间继电器座 PF-083A 2
17 3H按钮   4
18 行程开关 LX9-222 4
19 行程开关 LX9-001 4
20 倒顺开关 K03-15 2
21 日光灯管 Y210RR25/10W 2
22 镇流器 13W 2
23 日光灯座   4
26 接线端子排 JF5-2.5/5 5
27 G形导轨   1
28 走线槽   2米
29 螺丝   90
30 螺丝刀   4
31 尖嘴钳   2
32 剥线钳   2
33 三相鼠笼异步电动机 380V/Y/△180W，单速 1
34 三相鼠笼异步电动机 380V/Y/△180W，单速，配离心开关 1
