主页 > 产品介绍 > 电气设备安装调试与维修实训设备 > 电气安装与维修实训设备 2025-05-02

电气安装与维修实训设备

[规格型号]：	DBDAZ-15
[产品名称]：	电气安装与维修实训设备
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

DBDAZ-15 电气安装与维修实训设备

一、设备概述
电气安装与维修实训设备参照世界技能大赛有关标准，并结合职业学校实训教学进行设计开发。针对职业学校电气、自动化、机电等专业技术基础课实训要求，结合工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，开发的一种通用实训平台。适合职业学校培养行业所需，具有实际操作技能和工程施工能力的专业人才和初级管理人员。装置采用钢制网孔板和铝合金型材组成基础架构，较真实的反映施工现场。配备有专用电源控制柜，施工工具线路与学生实训操作线路安全分离，控制电路电源的紧急停止及多路安全�；� 措施使设备具有极高的安全可靠性。
电气安装与维修实训设备包含工业电气设备安装架、电源配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、 PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。采用开放式、�？榛�、多样化、标准化设计。通过电气系统的设计、布局安装、接线、程序设计、调试、运行、故障维修等操作，使学生掌握电气设备安装、调试运行、维护等综合能力。

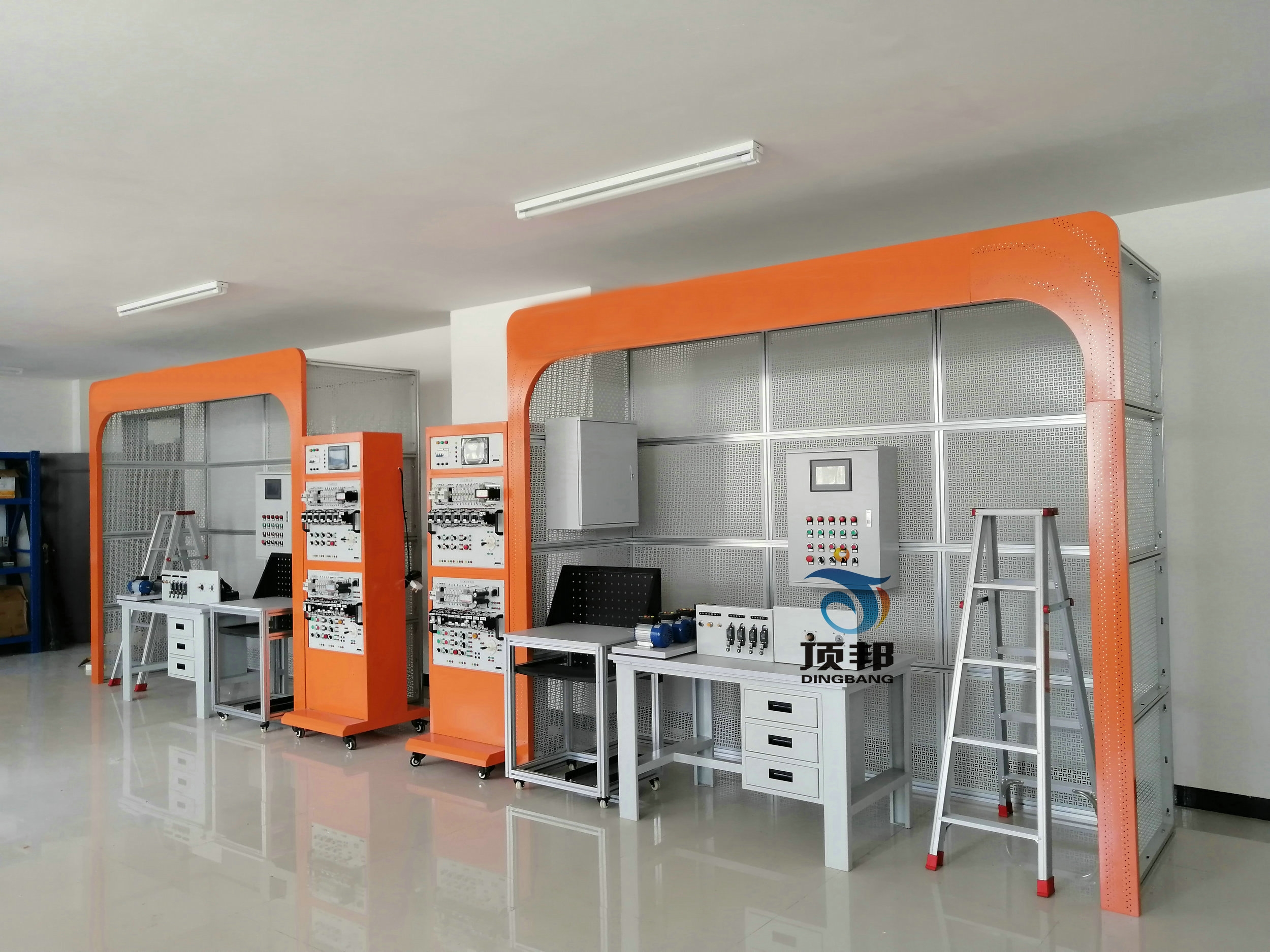

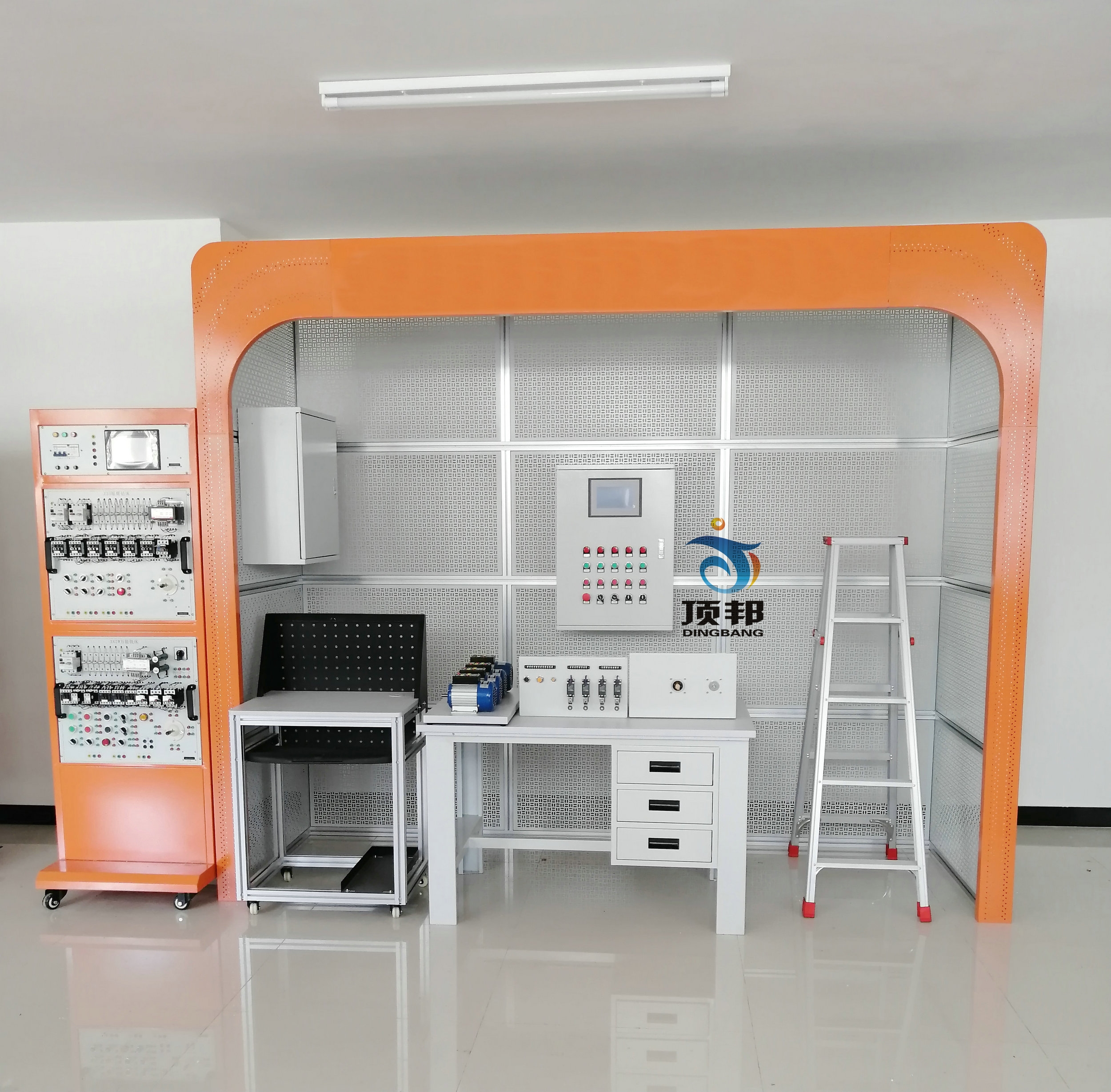

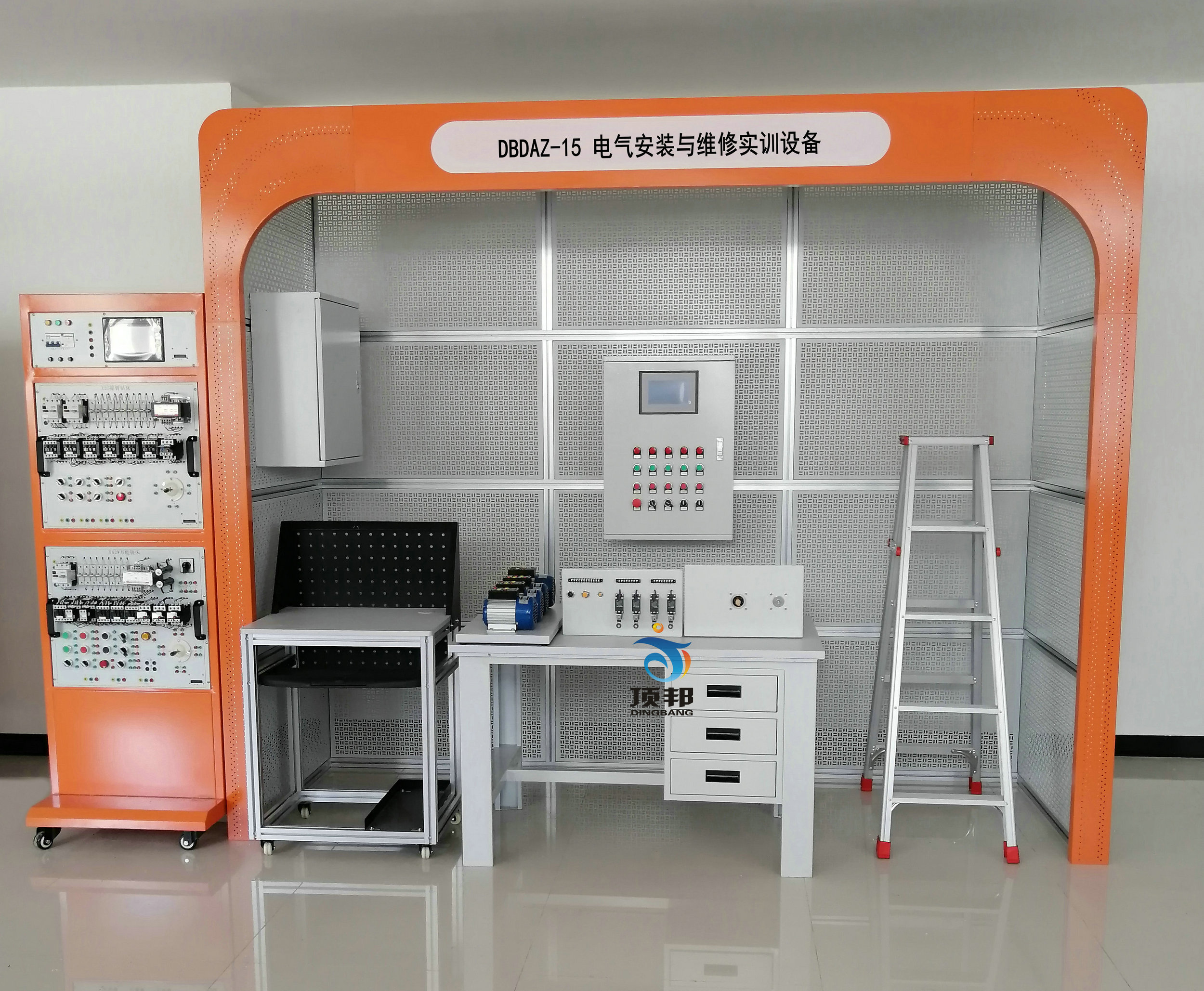

电气安装与维修实训设备

电气安装与维修实训设备

电气安装与维修实训设备

(参考图)

二、技术参数
工作电源：AC380±10％（三相五线）50Hz
额定功率： 0.8KW
环境温度：－10℃ ～40 ℃
相对湿度：≤85%
安全�；ぃ旱缌餍吐┑绫；ぁ⒐鞫搪繁；�、失压�；�、隔离变压器�；�
外形尺寸：L3010×W1000×H2460mm
设备重量：200kg
PLC:主机 FX3U-16MT-ES/A，扩展�？镕X2N-8EYR
变频器：三菱FR-D740S-0.75K-CHT
伺服电机：交流伺服电机HG-KN23J-S100，驱动器 MR-JE-20A
步进电机：步进电机SL57STH56-2804A，驱动器DM542S
异步电机：三相交流异步电动机180W/380V 6个头
双速电机：双速电机 YSD7124/2 180W/380V
实训柜：含X62WT68CA6140Z35四种机床电路
三、产品结构
该设备主要由模拟房、实训柜、装配桌、电脑桌、模块架、伺服电机�？�、步进电机�？�、双速电机模块、交流异步电机模块、传感器模块、电源电源箱模块、电气控制箱�？椤⒐ぞ吲浼槌�。
1、模拟房整体用铝型材作骨架，中间用网孔板连接，方便安装各种实训配件和�？�。网孔板用2mm厚冷轧板数控冲孔折弯后，表面静电喷涂；模拟房上方弧型设计，整体外形美观大方，
2、实训柜、装配桌、电脑桌、�？榧苡美湓职寰鼐庸ざ桑砻婢驳缗缤�。其中实训柜内含X62 、T68、CA6140、 Z35四种机床电路和故障设置；装配桌底部带抽屉柜，结构稳固实用，外形美观；�？榧苣诜侄嗖憧刹鹱�，可存放各种实训模块。
3、智能考核单元：采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制�？�(PC 控制终端或手持移动控制终端)和驱动�？�(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。
驱动�？槟谥弥悄芄收仙柚每刂葡低�，配有专用新型无线数据传输�？�(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动�？榈氖笛瞪璞�。
手持移动控制终端不联网时可作单机操作，当带驱动�？榈氖笛瞪璞肝尴咦橥�，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
可通过 PC机或平板电脑控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置�？筛萦没褂靡蟮髡收仙柚玫愕氖亢凸收仙柚美嘈�。
所有配备驱动�？榈氖笛瞪璞�，均可通过内置的专用新型无线数据传输�？槲尴咦橥�，实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

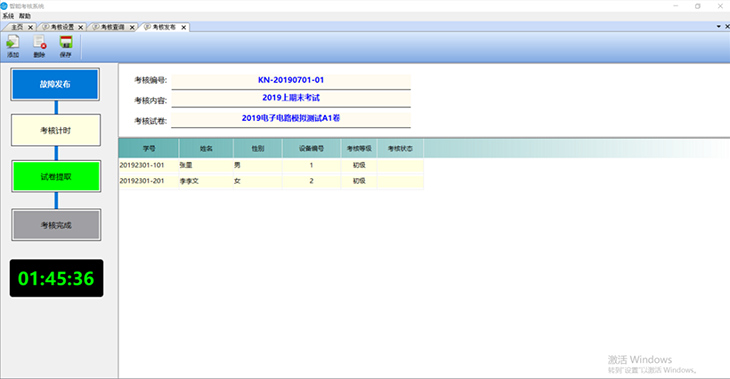

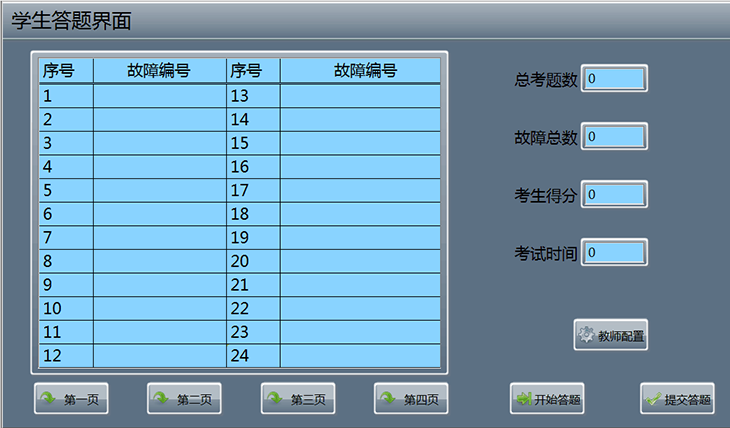

终端界面

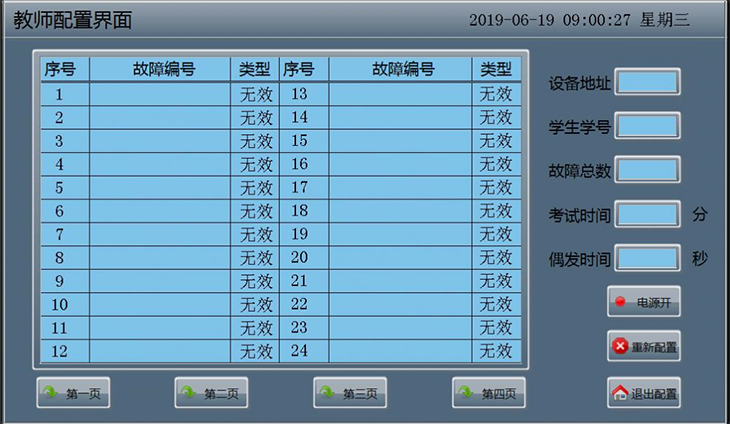

教师端界面
智慧教室综合测控系统（为了设备稳定性与美观要求产品为一体机，不接受采用功能�？槠醋安罚ㄍ侗晗殖⊙菔竟δ埽�
（一）、虚拟示波器所需实现的功能：50MHz 2路波形测量功能；
（二）2路逻辑分析仪功能；
（三）1路任意波形信号发生器输出；
200MSa/s高速实时采样，50MHz带宽，波形测量完全满足教学实验要求，波形平滑不失真。
（四）2路PWM脉冲信号发生器：可设置频率、占空比。
（五）、万用表功能
1、万用表的电阻测量功能；
2、万用表的直流电压测量功能；
3、万用表的交流电压测量功能；
4、万用表的交流电流测量功能；
（六）、人机界面功能
*1、人机界面显示所测量的波形，并显示相应的量测值；
*2、可通过点击界面按钮，将所测量的波形插入实验报告模板中；
*3、学生的实验报告结果可通过点击界面按钮，统一上传到指定的教师电脑文件夹下；
（七）、实验室安全监控功能
1、环境参数测量：可同时测量显示温湿度、CO2浓度和PM2.5；
2、电气参数测量：可测量控制台电压电流，并计算出功率；
3、过流、过压、欠压（阀值可设置）报警跳闸�；�；
4、安全防护：实验室环境安全监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火警）报警）；
5、节电功能：长期无人实验时，自动关闭总闸开关，实现安全和节电效果；

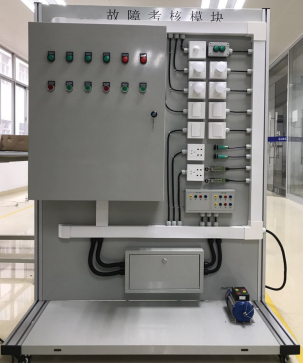

4、故障考核模块：故障考核�？椴捎寐梁辖鹦筒淖魑骺蚣埽沧鞍搴偷鬃褂锰逯谱�，4个脚安装有轮子，�？橐贫奖�。�？榫哂型暾穆ビ钪械氖夷谡彰鞯缏�、窗帘和风扇电机控制电路，故障盒有不少于30个线路故障，可自由设置故障点的数量，故障设置切换方便�？刂葡呗肥侨�，在控制线路上进行检测，实训接近现实，方便实训任务教学和学生在实训中积累方法和经验，可进行室内照明电路、窗帘和风扇电机控制电路故障分析排除。

（图片仅供参考、以实际配置为准）
四、电气安装与维修实训设备配置清单

成套产品配置标准
序号	物料名称	规格型号	单位	数量	备注
1	主体框架		套	1
2	模块架	4层货架	套	1
3	机床电路考核柜		台	1
4	装配桌		张	1
5	电脑桌		张	1
6	电源配电箱	500×600×250mm	个	1
7	电气控制箱	500×700×230mm	个	1
8	传感器�？樽榧�		个	1
9	步进电机�？樽榧�	驱动器DM542S DC24V+电机SL57STH56-2804A	个	1	安装与一体
10	伺服电机模块组件	MR-JE-20A+HG-KN23J-S100 含线	套	1	安装与一体
11	双速电机�？�		个	1	安装与一体
12	6头三相异步电机�？樽榧�		套	2	安装与一体
13	产品配件包		套	1	二级配置清单
14	机床考核挂板	X62 、T68、CA6140、 Z35	套	1
15	故障考核�？�		套	1
16	指导书		本	1
17	光盘		盘	1
18	智慧教室综合测控系统		套	1
19	实训导线	4mm双圈 1米黄绿红黑蓝	条	各1
20	实训导线	4mm双圈 1头焊插针 1米黄绿红黑蓝	条	各2
21	实训导线	4mm双圈 0.2米黄绿红	条	各2

产品配件包二级配置清单

电源配电箱部分（装与配电箱内）
序号	物料名称	规格型号	单位	数量	备注
1	塑壳开关	NM1-63S/3200 20A	个	1	环宇
2	三相电度表	DTS7738/1.5(6)A	个	1	上�；�
3	漏电断路器	DZ47LE-32 3P+N 16A	个	1	环宇
4	漏电断路器	DZ47LE-32 1P+N 16A	个	2	环宇
5	空气开关	DZ47-60/C10 2P 10A	个	1	环宇
6	电流互感器	BH-0.66 5/5	个	3
7	接地端子排	2×15mm,5孔，安装中心孔距92mm	个	1
8	接零端子排	10孔，安装中心孔距114.7mm	个	1
照明与开关部分
序号	物料名称	规格型号	单位	数量	备注
1	吸顶灯	吸顶灯21W圆底盘（配节能灯）	个	1
2	螺口球形灯泡	E27 15W 230V 透明	个	1
3	T3螺旋式电子节能灯	YPZ-220/9-S 220V/9W	个	1
4	LED灯	1.2米 40W	条	1
5	日光灯管	T8/36W	条	1
6	单相电度表	DD862-4 3(6A)	个	1
7	声控延时开关	86型	个	1
8	一开双控开关	86型	个	2
9	螺口灯座	E27 86#	个	2
10	电流互感器	BH-0.66 5/5	个	1
11	指针式直流电流表	85C17 5A	个	1
12	指针式交流电压表	42L6 450V	个	1
13	万能转换开关	LW26-20 D0724/3 长信 3档	个	1
14	一体化日光灯	T5 21W（带罩）	条	1
15	触摸延时开关	86型	个	1
16	双开双控开关	86型	个	1
17	电源插座	86型 223 10A	个	2
18	电源插座	86型 1*3 16A	个	1
19	电源插座	118E型1位3孔_16A_香槟金	个	1
20	电源插座	118EH_1开5孔_10A_香槟金	个	1
21	底盒	118系列_暗灰色	个	2
22	剩余电流动作断路器	DZ47LE-32 1P+N 10A	个	1
23	小型断路器	DZ47-60 1P C16A	个	1
24	小型断路器	DZ47-60 2P C10A	个	1
25	小型断路器	DZ47-60 2P C16A	个	1
26	剩余电流动作断路器	DZ47LE-32 1P+N 16A	个	1
27	插座底盒	86型/明装	个	3
28	插座底盒	86型/暗装	个	2
29	空白盖板	86型盖板	个	2
30	漏电开关盒	9-12位	个	1
电气控制部分
序号	物料名称	规格型号	单位	数量	备注
1	漏电断路器	DZ47LE-32 C16A 3P+N	只	1
2	断路器（空开）	DZ47-60 10A/2P	只	1
3	接触器	CJX2-0910/220V	只	3
4	辅助触头	F4-22	只	3
5	熔断器	RT28-32 10*38 正泰	只	4
6	熔体	10A 10*38	只	3
7	熔体	2A 10*38	只
8	时间继电器	ST3P C-A 30S AC220V	只	1
9	热过载继电器	JR36-20 0.72A	只	2
10	开关电源	DC24V/6A	只	1
11	线槽	3030	米	2
12	通用导轨	50 孔	米	2
13	信号指示灯	AD16-22DS 220V 红	只	5
14	按钮开关	LA38-11BN 22mm 红色	只	5
15	按钮开关	LA38-11BN 22mm 绿色	只	5
16	急停按钮	22mm 红	只	1
17	旋钮开关（选择开关）	2 档 LA38-11BN 22mm	只	2
18	旋钮开关（选择开关）	3 档 LA38 2�？Ｓ� 22mm	只	2
19	触摸屏	昆仑通泰 TPC7062k	台	1
20	触摸屏下载线	USB	条	1
21	PLC主机	FX3U-16MT-ES/A	台	1
22	PLC下载线	USB-SC09	条	1
23	扩展�？�	FX2N-8EYR	台	1
24	变频器	三菱FR-D740S-0.75K-CHT	台	1
25	接地端子排	2×15mm,5孔，安装中心孔距92mm	个	1
26	接零端子排	10孔，安装中心孔距114.7mm	个	1
27	行程开关	YBLX-ME/8104	只	4	安装与传感器�？樽榧�
28	电容式传感器	CSB4-18M60-EO-AM	只	1
29	电感式传感器	GH1-1204NA	只	1
30	光电式传感器	GH3-N1810NA	只	1
弱电箱�？�
1	信息箱	03系列	个	1
2	电话�？�	A301	块	1
3	有限电视信号模块	C301	块	1
4	开关电源�？�	C301	块	1
5	无线路由器�？�	C307	块	1
6	单孔插座面板	A160-1	只	1
7	明盒	86型	只	3
8	有限电视分配器公制F头	75-5	只	5
9	有限电视线（射频线）		米	5
10	有限电视插头		只	2
11	电话机	KX-T433	台	1
12	UTP非屏蔽三类网线（三类两对非屏蔽电缆）	D103-2	米	6
13	RJ45双用工具（模块压线工具）	G568	把	1
14	旋转式剥线器	G601	把	1
15	双孔插座面板	A160-2	只	1
16	单孔TV面板	A161-1TV	只	1
17	UTP超五类四对非屏蔽电缆（单股）	D135-BL	米	6
18	压线工具	G110灰	把	1
19	电脑网线电缆测线仪	G468/NS-468AT	个	1
20	电话水晶头	S901C	只	5
21	水晶头	BP8C	只	5
22	电话插座�？�	M256	只	2
23	超五类RJ45插座模块	M245-1白色	只	2
管线材部分
序号	物料名称	规格型号	单位	数量	备注
1	线管	Ф25 PVC	米	6
2	管直通	Ф25 PVC	个	5
3	管三通	Ф25 PVC	个	5
4	管弯头	Ф25 PVC	个	6
5	管夹	Ф25	个	15
6	管接头（杯疏）	Ф25	个	10
7	PVC 线槽	4 分 39183.7m PVC 2 米	米	10
8	槽角弯	39*19	只	10
9	槽外角	39*19	只	10
10	槽三通	39*19	只	5
11	槽内角	39*19	只	5
12	中小三通	39X19/24X14	只	10
13	线槽异径直通槽大小接	39X19/24X14	只	5
14	PVC 线槽	24*14	米	10
15	槽三通	24*14	个	4
16	槽式直通桥架	C-A-2-1 100*50	米	4
17	槽式桥架终端封头	C-FT-A1 100*50	个	3
18	槽式水平弯通	C-A1-2 100*50	个	3
19	槽式垂直左上弯通	C-C11-2 100*50	个	2
20	槽式垂直右上弯通	C-C12-2 100*50	个	2
21	连接片	LQJ-X-30	个	20
22	镀锌电线套管	Ф20*1.2	米	8
23	镀锌管直通	Ф20	只	5
24	快速杯梳	Ф20*1.2	只	5
25	单边管码	Ф20	只	20
26	镀锌离墙码	Ф20	只	20
27	碰焊铁盒	757540*1.0	只	3
28	骑马垫	￠16mm	只	20
29	骑马垫	￠25mm	只	20
30	扎带	3X100mm	包	2
实训工具部分
序号	物料名称	规格型号	单位	数量	备注
1	平锉刀	6’带把手	把	1
2	公英制强磁钢卷尺	5*19MM	把	1
3	高级直咀电工刀	红木直刀	把	1
4	钢直尺	300mm	个	1
5	直角尺	250mm	个	1
6	高级镀铬活动扳手	8" 200mm	把	1
7	9件加长球头内六角	9PCS(1.5-10)MM公制	把	1
8	塑柄调节式钢锯架	10寸-12寸可调	把	1
9	钢锯条	18TPI×12"/300mm	条	3
10	弹簧弯管器	Ф25MM	条	1
11	美式斑马斜咀钳	8"	把	1
12	美式斑马柄尖咀钳	8"	把	1
13	电子剪	7"	把	1
14	手电钻	220V/500W正反调速开关	个	1
15	精品外热式电烙铁	60W	把	1
16	PVC剪管钳	Φ25	个	1
17	水平尺	300mm	把	1
18	台虎钳	QB100 4寸	台	1
19	镀锌管弯管器	25mm脚踩	个	1
20	穿线器	10米	条	1
21	钻头	Ф 3	个	5
22	钻头	Ф4.2	个	5
23	木柄双安全羊角锤	0.5KG	把	1
24	打磨机	GWS6-100	台	1
25	绝缘兆欧表	500V ZC25B-3	台	1
26	无色护目镜		付	1
27	铝合金人字梯	150CM 5级	个	1

五、实训项目举例
1. 电表箱的安装
2. 配电箱的安装
3. 日光灯的安装
4. 白炽灯的安装
5. 吸顶灯的安装
6. 节能灯的安装
7. 高压钠灯的安装
8. PVC管的处理与布置
9. PVC管的穿线
10. 开关与插座的安装
11. 分线盒的安装
12. 线路分配设计
13. 施工规范的学习与训练
14. 安全施工要求学习与训练
15. 两地控制一盏灯
16. 线槽布线施工训练
17. 隔离开关的安装
18. 配电线路的接线实训
19. 金属桥架的组合与安装实训；
20. 塑料线槽的敷设实训；
21. 金属线管的敷设实训；
22. 电气控制箱的安装
23. 电气控制电路安装实训
24. 三相异步电动机直接起动、停车的控制电路连接；
25. 接触器联锁的三相交流异步电动机正、反转控制电路的连接；
26. 按钮联锁的三相交流异步电动机正、反转控制电路的连接；
27. 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
28. 三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
29. 三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
30. 三相交流异步电动机能耗制动控制电路的连接；
31. 三相交流异步电动机反接制动控制电路的连接；
32. 多台（3台及以下）电动机的顺序控制电路的连接
33. 电动机的往返行程控制电路的连接；
34. 普通车床控制电路的连接；
35. 三相交流异步电动机既能点动，又能连续转动的控制电路连接；
36. 两地控制电路的连接；
37. 按钮切换的双速电动机调速控制电路的连接；
38. 时间继电器切换的双速电动机调速控制电路的连接；
39. 变频器面板功能参数设置和操作实训；
40. 变频器对电机点动控制、启停控制；
41. 电机转速多段控制；
42. 工频、变频切换控制；
43. 基于模拟量控制的电机开环调速；
44. 基于面板操作的电机开环调速；
45. 变频器的�；ず捅ňδ苁笛�；
46. 基于PLC的变频器开环调速；
47. PLC控制电机顺序启动；
48. PLC控制三相异步电动机Y-△启动电路；
49. 触摸屏的参数设置；
50. 触摸屏的编程；
51. 触摸屏、PLC、变频器的综合实训；
52. 两相混合式步进电机的控制；
53. 交流伺服电机的控制；
54. CA6140车床电路的操作及故障考核实训；
55. Z35钻床电路操作及故障考核实训；
56. X62W万能铣床电路操作及故障考核实训；
57. T68镗床电路操作及故障考核实训；
