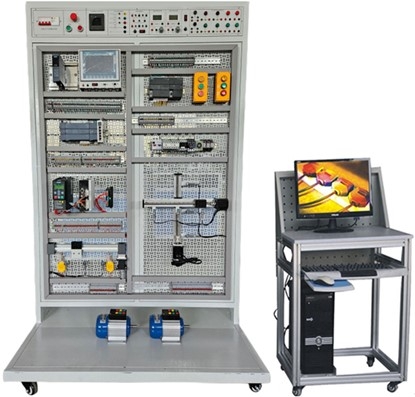

| 1 | 电气自动控制电路装调维修考核装置 | 设备台体 |
配置： 1.设备主体框架采用优质128mm×34mm±1mm工业铝型材搭建而成，设备布件区域采用由1.5mm厚优质钢板经数控机械精加工制作的标准网孔板，表面经酸洗磷化后，高温静电喷塑处理； 2.设备底部带轮，方便设备的移动和放置。 3. 尺寸：≥W1200*D700*H1800mm |
1 | 套 |
| 电源箱（ 可脱离实验台单独使用） |
配置： 4.交流输出：三相五线交流380V±10％单相三线交流220±10％使用自动空气开关通断电源， 设有短路保护系统、漏电�；は低�、接地�；ぁ⒓蓖１；ぁ� 5.直流稳压电源：DC24V/2A以上，调节精度1%，具有短路软限流和短路自恢复功能。 6.电源智能保护器具有缺相、欠压、过压、漏电、过流、短路、浪涌�；すδ芸勺远睾险⒐δ�； 7.漏电保护设定范围可设置，漏电保护动作时间不大于0.1s； 8.过压�；し段Э缮瓒�，过压�；ざ魇奔洳怀�5s； 9.过流保护范围可设定，过流�；ざ魇奔洳怀�5s；短路保护电路为三倍的额定电路，过流保护动作时间不超过0.1s； 10.�；ぷ爸镁哂蟹览谆鞴δ埽琇与N间高压脉冲测试2KV不产生误动作； 11.故障信息可保存不少于999个； 12.运行状态及故障状态均有指示灯指示，可显示实时电压、电流、漏电流等参数，具有声光报警功能； 13.具有参数修改设置按键便于现场修改设置�；げ问�；能够实现有远程DI及DO功能可用于远程控制电源及电源控制柜门打开检测报警；主控装置可具有RS485接口能够实现多设备连接通信。 14.设备支持云系统远程监控功能，可查看远程实时数据，数据曲线显示，�；げ问谙呱柚玫裙δ�，并可远程控制电源打开及关闭等功能，配有无线/有线控制�？�，可以通过监控软件监视电源，并可以对设备进行断电/启动控制，配置4路输入可以控制继电器工作。 |
||||
| 控制模块Ⅰ |
配置： 15、PLC：采用西门子S7-1200系列主机，CPU 1214C， 紧凑型 CPU，DC/DC/DC， 机载 I/O： 14 个 24V DC 数字输入；10 个 24V DC 数字输出； 2 AI 0-10V DC， 电源：直流 20.4-28.8V DC， 程序/数据存储器100 KB；数字量扩展I/O 16 DI/16 DO，16DI/16DO， 16DI 24V DC，灌电流/拉电流， 16DO，继电器 2A。 16、变频器：采用西门子G120C变频器，配备安全集成STO PROFINET 6DI，3DO，2AI，2AO，最大 1F-DI PTC/KTY接口 USB 和 SD/MMC 接口 防护等级 IP20，轻载功率：0.55KW，重载功率0.37KW。 17、伺服系统： 采用西门子V90系列伺服控制器及伺服电机，输入电压：200-240V 单相交流 -15%/+10% 5.0A/3.0A 45-66，可以实现内部定位块功能，同时具有脉冲位置控制，速度控制，力矩控制模式。 18、触摸屏：采用西门子KTP700系列触摸屏，按键式/触摸式操作，7"TFT显示屏，65536 颜色，PROFINET接口。 19、步进驱动器模块：两相步进电机驱动器，可正定电流范围1.0—4.2A，供电电压DC18-48V，细分1-128，脉冲控制型。 |
||||
| 控制�？棰颍ǹ赏牙胧笛樘ǖザ朗褂茫� |
配置： 20、采用3mm铝合金长方体为主体结构，包含多组中间继电器、指示灯、按钮等�？�。 21、控制电路使用弹簧式端子 |
||||
| 分拣任务�？� |
配置： 22、功能：模拟生产线自动化控制，变频器控制输送电机实现调速功能，并通过光纤、光电、金属、RFID等多种传感器检测，PLC控制伺服、步进、多种气缸动作完成多种功能。 23、结构：模型底板由20mm厚铝板加工氧化而成，装有四个黑色铸铝拉手，方便搬运。底板上方有环形输送带、气动机械手、搬运龙门架、分拣机构、变频电机、伺服电机、步进电机、多种传感器及气缸等组成。 24、主要部件： 1.三相交流减速电机 1) 额压：380V 2) 功率：25W 3) 减速比:1:50 2.伺服电机 1) 工作电压：230V 3AC 2) PN = 0.1kW； 3) NN = 3000rpm 4) M0 = 0.32Nm； 5) MN = 0.32Nm 6) 轴高度 20mm 7) 增量编码器TTL：2500 增量/转 8) 防护等级：IP65 3.步进电机 1) 额定电压：3V 2) 额定电流：2A 3) 步角距：1.8° 4) 电机长度：49mm 5) 保持转矩：0.48N.m 6) 电机线数：4线 7) 步距精度：5% 8) 绝缘电阻:100MΩ Min 500VDC 9) 耐压:500V AC 1minute 10) 径向跳动：最大0.02mm(450g负载） 11) 轴向跳动：最大0.08mm(450g负载） 4.工业RFID读写器 1)可支持达至1.5W射频功率； 2)感应距离可达20cm 3)外形长：82mm； 4)前端直径：32mm； 5)调整距离外径：35/38mm； 6) 线长：1500mm； |
||||
| 直流调速�？� |
配置： 25、直流调速�？椴捎貌馑俜⒌缁蠢〉缪购透ǖ缪剐纬杀栈返魉傧低常魉傧低秤筛ǖ缪�、转速负反馈、放大电路、触发产生电路及主电路组成。要求具有数字显示系统及透明防护罩等。 26、直流调速PCB线路板采用插放式设计，方便学员取出。学员根据功能要求进行测量分析，完成故障诊断与排除。 |
||||
| 电机组�？� |
配置：
|
||||
| 电脑桌 |
配置： 28、功能：工业铝型材框架结构，单工位，设有电脑主机位及键盘支架，用于放置编程电脑。 29、尺寸：不小于L600mm×W700mm×H780mm 30、桌身：桌体底装有带刹车万向轮，方便移动和固定。 |
||||
| 装配桌（防静电装配平台） |
配置： 31、功能：由桌身、工具柜、台面组成，用于电气及机械结构的装配平台。 32、尺寸：不小于L1500mm×W700mm×H780mm 33、桌身：装配桌预设电源插座扩展孔，依据用途可加装电源插座。整个装配桌可随意拆装，方便运输安装。 34、工具柜：采用冷轧钢板折弯焊接而成，工具柜有多个抽屉，可储藏工具，放置于装配桌底部一侧。 35、台面：采用50mm厚高压复合成型纤维板,表面覆盖2mm绿色防静电胶皮，四边并以5mm ，PVC截面封边，台面具有耐磨、耐热、耐污及易清洁等特点。具有耐冲击、耐酸碱、吸震、防静电的功能。 |
||||
| 电气自动控制电路装调维修考核装置主要考核内容 |
配置： 38、主要考核内容： （1）触摸屏的工程创建、编辑与下载操作 （2）触摸屏的离线模拟应用 （3）触摸屏的动画元件应用 （4）触摸屏的数值、文本输入显示元件应用 （5）触摸屏的系统综合应用 （6）步进电机驱动器的接线与调试 （7）步进电机驱动器参数的设置 （8）步进电机驱动器与PLC的脉冲定位控制 （9）伺服电机驱动器的接线与调试 （10）伺服电机驱动器参数的设置 （11）伺服电机驱动器与PLC的脉冲定位控制 （12）伺服电机驱动器与PLC的通信定位控制 （13）PLC与RFID通信读写编程调试 （14）变频器控制电机的接线与调试 （15）变频器参数的设置 （16）变频器控制环形传送分拣任务模型多段速运行 （17）PLC与变频器通信运行 （18）分拣任务模型接线与调试 （19）分拣任务模型运行控制程序设计 （20）PLC、触摸屏、变频器、伺服系统综合应用实训 （21）检查双闭环直流调速系统组成 双闭环直流调速系统调试及分析 |
||||
| 工具及仪表 |
配置： 39、配套设备 （1）专用螺丝刀：与弹簧端子配套使用 1把 （2）大两用螺丝刀 6寸 1把 （3）小两用螺丝刀1把 （4）棘轮式冷压端子钳 1把 （5）内六角 中长杆，9件套装 1套 （6）扒皮钳 6寸 1把 （7）尖嘴钳 6寸 1把 （8）工具箱 10寸 1个 （9）万用表 UT39A+ 1把 （10）安全帽 加厚型 1个 （11）放线器 5种导线 1套 （12）台虎钳 台钳口宽度应大于75mm（不可钻眼安装）1个 （13）小型空压机 24L-750W 1套 （14）配套线材、气管及连接配件，按实际需求提供 |
