工厂过程控制仪表实操培训装置

[规格型号]：	DB-CG25
[产品名称]：	工厂过程控制仪表实操培训装置
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

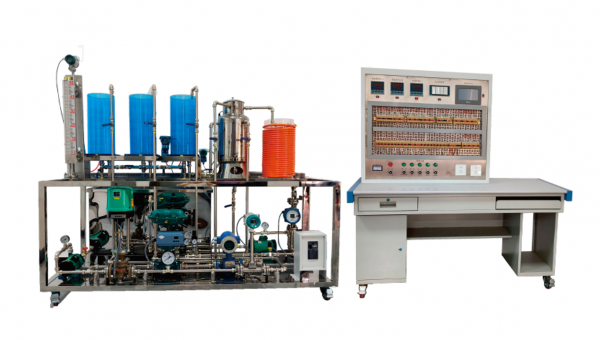

DB-CG25 工厂过程控制仪表实操培训装置

工厂过程控制仪表实操培训装置

一、装置概述
工厂过程控制仪表实操培训装置旨在提供一个模拟工厂实际生产环境的实操平台，用于培训和实操温度、压力、流量、液位等仪表的回路控制、调节。装置设计应符合人体工程学，便于学员进行实际操作和学习。
二、技术参数
2.1装置参数
1. 工厂过程控制仪表实操培训装置实现对温度、压力、流量、液位等仪表的回路控制、调节，装置输入电压为220V，不锈钢框架，尺寸为2400*600*1800mm（长*宽*高）；需配套操作电脑、操作桌椅。
2. 工厂过程控制仪表实操培训装置所有仪表过程接口为标准过程接口。
3. 工厂过程控制仪表实操培训装置二次仪表及控制按钮安装在不锈钢网孔板上。
2.2设备组成
1、动力系统：1套；
2、有机玻璃水箱：3套；
3、储水箱：1套；
4、液位检测两路：磁翻板液位计和电容液位计检测回路各一路；
5、流量检测三路：电磁流量计、涡轮流量计检测及转子流量计回路各一路；
6、压力检测三路：压力表就地显示一路、压力变送器检测回路两路；
7、温度检测三路：阻电阻、热电偶和铂电阻一体式温度变送器检测回路各一路。
三、工厂过程控制仪表实操培训装置配置清单

序号	设备名称	规格型号/参数说明		数量
一、主要工艺设备
1	对象框架	主体采用欧标不锈钢架，结构坚固，外表美观。外形尺寸：24006001800mm（长宽高），带水平调节型支撑脚轮。		1套
2	储水箱	304不锈钢材质，容积150L，带贮水排空底阀和盖板，管路循环水与泵吸入口间有隔板设计。		1套
3	1号水箱	优质有机玻璃水箱，透明度高，容积18L，结构特殊由三个槽组成设计，保证实验液位稳定；		1套
4	2号水箱	优质有机玻璃水箱，透明度高，容积18L，结构特殊由三个槽组成设计，保证实验液位稳定；		1套
5	3号水箱	优质有机玻璃水箱，透明度高，容积18L，结构特殊由三个槽组成设计，保证实验液位稳定；		1套
6	锅炉	包括加热层（锅炉内胆）和冷却层（锅炉夹套），均由304不锈钢精制而成，内胆尺寸Ф159400mm，夹套Ф219400mm，锅炉内胆内置加热功率为3KW电加热器。		1台
7	盘管	模拟工业现场的管道输送和滞后环节，在盘管上有温度检测点，它们的滞后时间常数不同，在实验过程中可根据不同的实验需要选择；		1台
8	磁力驱动泵	型号：：MP-55R-220电压：220V 扬程9m 功率90W DN25，生产厂家：上海新西山		1台
9	磁力驱动泵	型号：MP-55R-380，三相交流220v，扬程9m 功率90W，变频器控制流量，生产厂家：上海新西山		1台
10	电磁阀	304不锈钢，AC220V，DN15。		1台
11	锅炉防干烧�；ぷ爸�	为保证实验效果好、不降低锅炉加热功率的前提下，本套装置配备了良好的防干烧�；は低�，当锅炉内胆液位低于红色警戒水位线时，�；ぷ爸媒卸系餮鼓？槭涑龅缪�，以有效�；さ缂尤裙懿槐桓缮账鸹�。		1台
12	三相可控硅移相调压装置	由三相SCR同步移相触发�？楹腿嗟餮鼓？樽槌桑ü曜�4～20mA电流信号，对触发模块进行控制，进而对调压�？榻惺涑龅餮箍刂�，控制输出与控制信号具有很高的线性度，调压效果好。		1台
13	管道及阀门	304不锈钢管路、阀门系统（数量满足工艺流程需要）		若干
14	空压泵	气动仪表供气，奥突斯气泵空压机小型静音空气压缩机 8L,功率550w。OTS-550，台州		1台
二、主要仪表参数
1	检测变量	设备名称	仪表名称、规格及型号	数量
2	温度		PT100铂电阻、K型热电偶、铂电阻一体式温度（HART）变送器各1台。生产厂家：上海顶邦	3台
3	压力		Y100压力表，智能压力变送器各1台。生产厂家：上海顶邦	2台
4	流量		电磁流量计、涡轮流量计及转子流量计各1台，精度1.0%FS。电磁流量计FMCLDE-15+HART 涡街流量计FMCLU-15+HART 转子流量计FMCHJFZ1R1DN15M2Ch 生产厂家：合肥福斯达测控技术有限公司	3
5	液位		磁翻板液位计（HART）和电容液位计（HART）型号：FMC3051TG生产厂家：合肥福斯达测控技术有限公司检测回路各一台，带远传，现场显示，精度1.0%FS。	2台
6	调节器	智能电动调节阀	4-20MA，可将信号反馈到上位机界面。生产厂家：浙江西也纳自控设备有限公司	1台
7		变频器	4-20MA，可将信号反馈到上位机界面，三菱：FR-D720S-0.4Kw-CHR 生产厂家：日本三菱	1台
8		电磁阀	24VDC电磁阀，带开到位关到位信号反馈。生产厂家：德力西	1台
9		气动调节阀	4-20MA，可将4-20MA信号反馈到上位机界面气动薄膜调节阀RVZJHP-16C-DN20*10，阀体材质碳钢，阀内件材质304不锈钢配智能定位器（输入输出4-20mA+HART协议）生产厂家：上海江郎	1台
10		调压�？�	4-20MA，可将信号反馈到上位机界面	1台
11	声光报警系统	闪光报警器	AI-302M ，8路生产厂家：厦门宇电	1台
12	二次显示仪表		智能调节仪：2个流量积算仪：1个无纸纪录仪：1个生产厂家：厦门宇电	与一次仪表配套使用
13	操作站		操作站为国产知名品牌
14	操作台		材质为钢材喷塑，操作台尺寸长宽高为1200600750，配套座椅。

3.2、设备及仪表配置清单

设备名称			规格型号		数量	生产厂家		供货期
一、主要工艺设备
序号	设备名称	规格型号/参数说明								数量
1	对象框架	主体采用不锈钢钢架，结构坚固，外表美观。								1套
		外形尺寸：24006001800mm（长宽高），带水平调节型支撑脚轮。
2	储水箱	304不锈钢材质，容积150L，带贮水排空底阀和盖板，管路循环水与泵吸入口间有隔板设计。								1套
3	1号水箱	优质有机玻璃水箱，透明度高，容积18L，结构特殊由三个槽组成设计，保证实验液位稳定；								1套
4	2号水箱	优质有机玻璃水箱，透明度高，容积18L，结构特殊由三个槽组成设计，保证实验液位稳定；								1套
5	3号水箱	优质有机玻璃水箱，透明度高，容积18L，结构特殊由三个槽组成设计，保证实验液位稳定；								1套
6	锅炉	包括加热层（锅炉内胆）和冷却层（锅炉夹套），均由304不锈钢精制而成，内胆尺寸Ф159400mm，夹套Ф219400mm，锅炉内胆内置加热功率为3KW电加热器。								1台
7	盘管	模拟工业现场的管道输送和滞后环节，在盘管上有温度检测点，它们的滞后时间常数不同，在实验过程中可根据不同的实验需要选择；								1台
8	磁力驱动泵	型号：：MP-55R-220电压：220V 扬程6m 功率90W DN25，生产厂家：上海新西山								1台
9	磁力驱动泵	型号：MP-55R-380，三相交流220v，功率180W，变频器控制流量，生产厂家：上海新西山								1台
10	电磁阀	304不锈钢，AC220V，DN15。								1台
11	锅炉防干烧保护装置	为保证实验效果好、不降低锅炉加热功率的前提下，本套装置配备了良好的防干烧保护系统，当锅炉内胆液位低于红色警戒水位线时，�；ぷ爸媒卸系餮鼓？槭涑龅缪�，以有效�；さ缂尤裙懿槐桓缮账鸹�。								1台
12	三相可控硅移相调压装置	由三相SCR同步移相触发�？楹腿嗟餮鼓？樽槌桑ü曜�4～20mA电流信号，对触发模块进行控制，进而对调压模块进行输出调压控制，控制输出与控制信号具有很高的线性度，调压效果好。								1台
13	管道及阀门	304不锈钢管路、阀门系统（数量满足工艺流程需要）								若干
14	空压泵	气动仪表供气，德力西空压机 50L								1台
二、主要仪表参数
1	检测变量	设备名称		仪表名称、规格及型号			数量		生产厂家
2	温度	PT100铂电阻（HART）		配变送器、0-100℃、4-20mA			1台		上海顶邦
		K型热电偶		0-100℃			1台		上海顶邦
		铂电阻一体式温度变送器		（HART）4-20mA 0-100℃			1台		上海顶邦
3	压力液位变送器	压力表		Y100，0-0.1Mpa径向安装，外螺纹M20*1.5，精度1.6级			1台		上海顶邦
		智能压力变送器（HART）		0-100KPa 4-20mA G1/2外螺纹			1台		上海顶邦
		浮球式液位计		输出信号：4-20ma，压力范围：0-30kpa。精度1.6级			1台
		电容式液位变送器		（HART）检测回路带远传，现场显示，精度1.0%FS4-20mA 接口：G1/2外螺纹量程：50cm			1台		合肥福斯达测控技术有限公司
		超声波物位极		输出信号：4-20ma，压力范围：0-30kpa。精度1.6级			1台
4	流量	电磁流量计		精度1.0%FS4-20mA量程0-2000L/h接口：DN15法兰连接			1台		合肥福斯达测控技术有限公司
		涡街流量计		（HART）：精度1.0%FS4-20mA量程0-2000L/h接口：G1/2外螺纹			1台
		孔板流量计		精度1.0%FS4-20mA量程0-2000L/h接口：G1/2外螺纹
		转子流量计		精度1.0%FS4-20mA量程0-2000L/h接口：G1/2外螺纹			1台
5	调节器	变频器		4-20MA，可将信号反馈到上位机界面			1台		三菱
		电磁阀		24VDC电磁阀，带开到位关到位信号反馈接口：G1/2内螺纹			1台		德力西
		气动调节阀		4-20MA，可将4-20MA信号反馈到上位机界面 DN20-10			1台		上海江郎
		调压�？�		4-20MA，可将信号反馈到上位机界面			1台		温州
6	声光报警系统	闪光报警器		AI-302M ，8路			1台		厦门宇电
7	压力校验台			量程0-60mpa			1台		陕西精诚测控仪表有限公司
8	二次显示仪表			智能调节仪：2个			与一次仪表配套使用		厦门宇电
				流量积算仪：1个					厦门宇电
				闪光报警仪：1个					厦门宇电
				氧量分析仪：1个					厦门宇电
				无纸纪录仪：1个					厦门宇电
				光柱显示仪：1个					厦门宇电
9	操作台			材质为钢材喷塑，操作台尺寸长宽高为1200600750，配套座椅。			1套		上海顶邦
10	BT200			手操仪器

四、设备实验内容
1）传感器工作原理的认知
气动薄膜调节阀的工作原理
电磁流量计的工作原理
孔板流量计的工作原理
智能差压变送器的工作原理
玻璃转子流量计的工作原理
涡轮流量计的工作原理
超声波物位计的工作原理
电容式液位变送器的工作原理
浮球式液位计的工作原理
电接点压力表的工作原理
扩散硅压力变送器的工作原理
PT100 铂电阻传感器工作原理
2）传感器安装调试技能实验
阀门定位器的安装调试
涡轮流量计的安装调试
电磁流量计的参数设置
孔板流量计的标定和使用
智能差压变送器的通讯和参数设置
转子流量计的安装与使用
浮球式液位计的安装与使用
超声波物位计的安装调试
电容式液位变送器的安装调试
扩散硅压力变送器的安装与使用
3）热工检测仪表故障诊断与维修技能实验
液位检测仪表常见故障分析与维修
流量检测仪表常见故障分析与维修
温度检测仪表常见故障分析与维修
4）热工显控仪传感器仪表实验：
传感器的校正(零点迁移与量程调整)
定时器兼报警记录仪的认识和使用
智能调节仪的认识和使用
智能温控仪的认识和使用
流量积算仪的认识和使用
智能巡检仪的认识和使用
光柱显示仪的认识和使用
闪光报警仪的认识和使用
氧量分析仪的认识和使用
BT200 手操器的认识和使用
5）压力校验装置的工作原理认识和使用，以下项目同步可实现计算机控制：
热工控制类实训项目：
水箱液位定值控制系统
单闭环流量定值控制系统
温度定值控制系统
压力定值控制系统
流量批量控制系统

友情提示：

1、货品验收：阁下收货时请检查工厂过程控制仪表实操培训装置的货品外观，核实工厂过程控制仪表实操培训装置的数量及配件，拒收处于受损状态的工厂过程控制仪表实操培训装置；

2、质保：顶邦将为阁下提供工厂过程控制仪表实操培训装置产品说明书内的质保条件和质保期，在质保范围内提供对工厂过程控制仪表实操培训装置的免费维修，超出条件承诺时提供对工厂过程控制仪表实操培训装置的有偿维修；

3、退换货：阁下单方面原因导致的工厂过程控制仪表实操培训装置选型错误或工厂过程控制仪表实操培训装置购买数量错误，造成工厂过程控制仪表实操培训装置的退换货要求，将不被接受；

4、货期：工厂过程控制仪表实操培训装置的发货期为参考值，如您需要了解工厂过程控制仪表实操培训装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对工厂过程控制仪表实操培训装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关工厂过程控制仪表实操培训装置的咨询。
