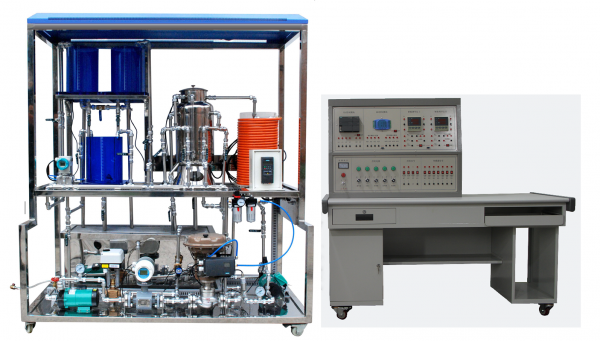

| 执 行 机 构 | |||||
| 名称 | 单位 | 数量 | 技术参数 | 型号 | 产地 |
| 智能电动调节阀 | 只 | 1 | 电动调节阀是新一代超小型电子式一体化直行程电动调节阀。采用精小型电动执行器伺服放大器，它以220V交流电源为驱动电源，输入标准的4～20mADC控制信号，经伺服放大器控制，使电机带动减速器运行而产生轴向推力，使阀芯移动，改变阀门的开度，达到对液位，流量等工艺参数的调节，从而实现自动控制的目的。超小型直行程单座电动调节阀。广泛应用于电力、暖通中央空调、冶金、轻工等行业的自动化控制系统，更适用于高校教学和科研设备。 阀体为铸铁材质，阀芯为不锈钢材质，国标法兰安装，DC4～20mA电流信号控制，工称通径DN15。该调节阀为直行程气动控制调节阀，具有精度高、技术先进、体积小、重量轻、推动力大、耗气量少、可靠性高、操作方便等优点。由控制器直接发送模拟信号控制阀门定位器，阀门定位器驱动执行机构动作，使用和校正都非常方便；进口阀门定位器带HART通信功能，可与HART手持操作器进行通讯。电源为单相220V，控制信号为4～20mADC或1～5VDC，输出为4～20mADC的阀位信号，使用和校正非常方便。 | QSTP-16K | 上海江浪 |
| 磁力泵 | 台 | 1 | 本装置采用磁力驱动是泵，流量为30升/分，扬程为8米，功率为180W。泵体完全采用不锈钢材料。本装置采用两只磁力驱动泵,一只为二相380V恒压驱动，另一只为三相变频220V输出驱动。 |
上海西山MP-55R-220 上海西山MP-55R-380 |
上海 |
| 交流变频控制 | 台 | 1 |
1、交流变频器电压和功率范围： 2、200-240 V，± 10%，单相交流，0.75KW； |
FR-D720S-0.4Kw-CHR | 三菱 |
| 单相可控硅装置 | 套 | 1 |
1、输入电压为交流220V 50Hz，负载10A。 2、控制输入信号为4-20mADC或0～5VDC可选。通过改变控制信号的输入来控制强电的输出，最终控制加热管加热。 3、移相角范围 150°~0°。 |
DTY-220D25E | 杭州 |
| 加热环 | 只 | 1 | 功率：1800W，220VAC。 | 定制 | 上海顶邦 |
| 传 感 变 送 器 | |||||||
| 扩散硅压力（液位）变送器 | 只 | 4 | 4个液位变送器分别用来对三个水箱的液位进行检测，其量程为0～5Kpa，精度为0.5级。工作电压为DC24v，G1/2″外螺纹。采用工业用的扩散硅压力变送器，带不锈钢隔离膜片，同时采用信号隔离技术，对传感器温度漂移跟随补偿。 | YC801 | 上海顶邦 | ||
| 涡轮流量计及流量变送器 | 套 | 1 | 涡轮流量计分别用来对由电动调节阀控制的动力支路、采用标准二线制传输方式，工作时需提供DC24V直流电源。流量范围：0～1.2m3/h；精度：1.0%；输出：4～20mA。 | LMGY-10 | 合肥福斯达 | ||
| 电磁流量计及变送器 | 套 | 1 | 由变频器控制的动力支路及盘管出口处的流量进行检测, （1）量程：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.5级。结构小巧精致,安装方便,精度高。 | FMCLDE | 合肥福斯达 | ||
| 控 制 单元 | |||||||
| ▲DDC | 台 | 1 |
1、模拟量输入�？� 分辨率：16位模拟输入范围：±150mV、±500mV、±1V、±5V、±10V、±20mA 通道数：6路差动/2路单端或8路差动采样频率10KHz 2、模拟量输入�？� 分辨率：14位模拟输入范围：0～20mA、4～20mA通道数：4路D/A通道需外配电源供电 3、网络控制软件：计算机控制技术现场总线，采用工业以太网IEEE802.3协议族，具有良好的开放性，共享总线网络结构，以能够相互共享资源的方式结合起来。计算机网络中的技术具有自治特点，他们以传输数据和控制为目的。一个工程师站，可以控制无限个操作员站，老师可以在任何地方对他进行监控和控制，用密码的形式来实现。 |
8017,8024 | 北京集知达 | ||
| PLC-200SMART | 台 | 1 | SMARTPLCSR20AC/DC/RLY，继电器型,12输入/8输出，EM AM06，4入2出模拟量。 | 西门子 | |||
| 智能仪表控制 | 台 | 2 | 智能数字调节记录仪：集信号采集、运算、控制、显示记录、通信、数据转存、分析统计报表、配置、报警为一体的智能仪表，采用32M NAND Flash 作为历史数据的存储介质，还可通过CF 卡将组态设置和历史数据保存在计算机或其他设备中，将所需要的数据永久保存。具有8路模拟量输入、4路模拟量输出、4路报警输出，支持电流输入，电压输入，热电阻及热电偶信号输入。 | AI808P | 厦门宇电 | ||
| ▲主机监测单元 | 套 | 1 | 电路部分采用超薄可折叠导电材料技术，实时检测主机多路运行状况（4路以上），并且带液晶显示和报警显示，主机检测单元可反复折叠不损坏电路，支持手机无线采集数据。不推荐手机数据线导入数据模式、不推荐WIFI及蓝牙等手机数据接受模式。 | 上海顶邦 | |||
| ▲过程控制仿真软件 | 套 | 1 |
（1）仿真系统模拟工业生产过程的四大热工参数，包括液位对象，温度对象，流量对象，压力对象，无缝对接“过程控制实验装置”的控制系统，能够完成基本对象特性测试、单闭环控制、串级控制、前馈反馈控制、流量比值控制等实验，可以替代被控对象。 （2）仿真软件要求在软件设计有原理结构图，具有可开发性。同时要求可开放源代码给学校，供学生自己研究和设计，既满足基本教学同时也可作为研究创新平台使用。 ▲（3）要求提供流量和液位单回路、比值控制、串级控制系统 3 种实验的Simulink 控制软件建模界面和响应曲线。 （4）软件具有以下界面图： 1）单容水箱建模界面图； 2）单容水箱建模响应曲线图； 3）单容水箱控制界面图； 4）单容水箱液位控制响应曲线； 5）比值流量实物控制图； 6）比值流量控制响应曲线； 7）比值流量仿真图； 8）比值流量仿真响应曲线； 9）上下水箱串级实物控制图； 10）上下水箱串级液位控制响应曲线； 11）上下水箱液位串级模型仿真图； 12）上下水箱串级液位仿真响应曲线； 13）上水箱液位流量串级实物控制图； 14）上水箱液位流量串级试验曲线； 15）上水箱液位流量串级仿真图； 16）上水箱液位流量串级仿真响应曲线。 |
||||
| 其 它 设 备 | ||||||
| 实验用淡蓝色透明有机玻璃水箱 | 只 | 3 |
1、采用淡蓝色优质有机玻璃由几部分组成，工作槽需要稳定； 2、水箱底部均接有扩散硅压力变送器，对水箱的压力和液位进行检测和变送。水箱上部全部带开口，方便清洗。上水箱半径：11cm，高度30cm；下水箱半径:12.5cm，高度30cm。 |
YCCD-1 | 上海顶邦 | |
| 不锈钢温控实验箱 | 只 | 1 | 由加热箱、加热环、Pt100、温度变送器组成，加热箱内无水断电�；ぷ爸茫卜乐刮露雀缮�。 | YCCD-2 | 上海顶邦 | |
| 不锈钢储水箱 | 只 | 1 | 内有独特的结构设计和不锈钢过滤网，拆洗方便，采用1.5厚304不锈钢板制成，容量为150L以上,储水箱内部有过滤网罩，如果要清洗水箱内部的污垢可以把过滤网罩卸下来，以防杂物进入水泵和管道。水箱的上部和底部装须有注水不锈钢阀门和不锈钢排水阀门，方便实验用水的更换。 | YCCD-3 | 上海顶邦 | |
| 电磁阀 | 套 | 1 | 电磁阀安装在电动调节阀的旁路，电磁阀工作压力：最小压力为0kg/cm2，最大压力为10kg/cm2；工作温度：－5～60℃。工作电压交流220v。 | 2W系列 | 温州德力西 | |
| 接触器 | 只 | 2 | 220V交流接触器 | CJX2-09 | 正泰 | |
| 盘管 | 只 | 1 | 模拟工业现场的管道输送和滞后环节，在盘管上有三个不同的温度检测点，它们的滞后时间常数不同，在实验过程中可根据不同的实验需要选择不同的温度检测点。盘管的长度为20米，直径为DN15.盘管的出水通过手动阀门的切换既可以流入锅炉内胆。 | YCCD-4 | 上海顶邦 | |
| 阀门 | 只 | 15 | 整个系统管道由敷塑不锈钢管连接而成，其中储水箱底部装有出水阀，当水箱需要更换水时，把出水阀打开将水直接排出。 | DN15 | 永德信不锈钢球阀 | |
| 实验对象：不锈钢支架 | 套 | 1 |
1、304不锈钢管焊接而成； 2、尺寸：1.8×0.8×1.8（m），承重250kg，结构为全不锈钢焊接框架结构。1800mm（高）×2000mm（长）×800mm（宽）；采用全开放式设计，美观大方，操作维护方便。 |
YCCD-5 | 上海顶邦 | |
| 锅炉 | 套 | 1 | 需有1800w二相电加热管加热的常压加热炉，容量为1升。包括加热层（锅炉内胆）和冷却层（锅炉夹套），均由304不锈钢精制而成，主要完成相关的温度实验。做温度实验时，冷却层的循环水可以使加热层的热量快速散发，使加热层的温度快速下降。冷却层和加热层都装有温度传感器检测其温度，可完成温度的定值控制、串级控制，前馈-反馈控制，解耦控制等实验�？刂凭仍谖蟛�5%以内。 | YCCD-6 | 上海顶邦 | |
| 控制系统实验平台 | 套 | 1 |
实训操作台架：外型尺寸为1730mm×730mm×1650mm（长*宽*高），实训操作台架为铁质双层亚光密纹喷塑结构，操作面具有防火、防水、耐磨高密度板, 尺寸为于1730×380mm（长*宽），结构坚固；台架下半部设有两个大抽屉、柜门。操作面中不低于1250mm×300mm（长*宽）面积用于安装电源控制屏。台架底部设有4—6个万向轮。 （3）提供执行机构及I/O信号接口面板：所有信号采用国际标准的IEC信号。提供执行机构接口有三相可控硅移相调压装置1只、提供电动调节阀1只、提供三相不锈钢磁力泵2只（变频泵1只、恒压泵1只）、提供电磁阀标识1只、提供智能电动球阀1只、提供变频器输入及输出接口及三相电加热管组成，另外电加热锅炉带有防干烧�；ど璞�、磁力驱动泵防反转装置。各传感器接口有液位变送器3只，提供温度传感器6只、提供涡轮流量传感器2只、提供电磁流量计1只、提供压力变送器1只。以上提供的各传感器检测及执行器控制信号在面板上的插座设计体现，便于学生自己连线组成不同的控制系统。 |
YCCD-7 | 上海顶邦 | |
| 软 件 系 统 | ||||
| MCGS组态软件 | 只 | 1 | MCGS 通用版 | 昆仑通态 |
| DDC系统实验软件 | 套 | 1 | RemoDAQ-8000 Utility | 北京集智达 |
| PLC编程软件 | 套 | 1 | step 7 MicroWIN | 西门子 |
| ▲网络控制软件 | 套 | 1 |
MCGS 网络版上位计算机组态软件应用MCGS（Monitor andControl Generated System）全中文工控组态软件进行开发的实验系统。运行环境要求，参见MCGS用户指南�？梢宰槌赏�,一台老师机可以控制十几台学生机,实现数据共享。 1、工程师站，可以操作网内所有的设备，可以直接监控和修改程序； 2、监控中心，可以监控网内所有设备的运行状态和生产数据； 3、操作员站，可以操作现场设备，支持所有带网口的触摸屏； 4、客户端，网内的所有客户端都可以访问监控中心的数据。） 投标时带演示 |
昆仑通态 |
| 仪表控制软件 | 套 | 1 | ||
