| 序号 | 部件名称 | 功能及技术参数 | 数量 |

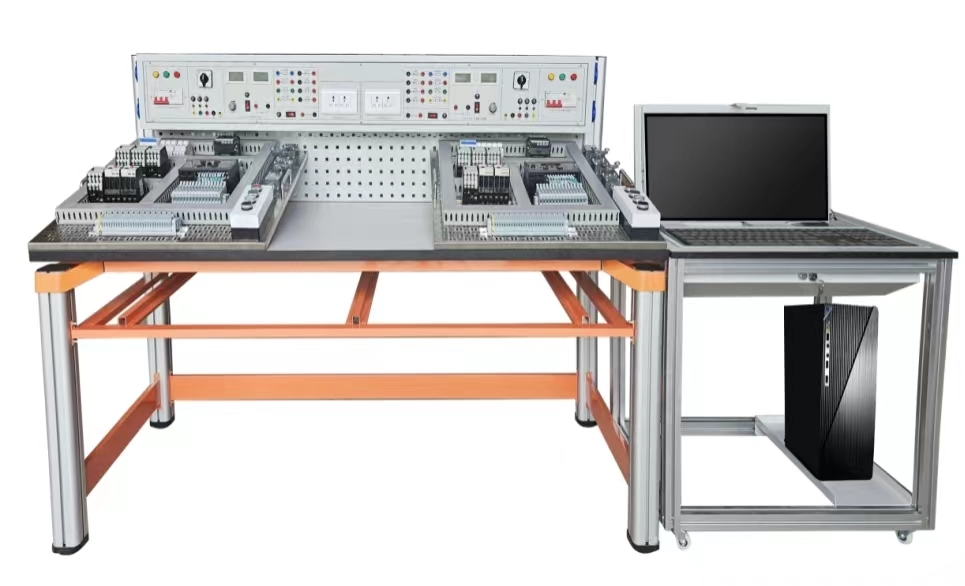

| 1 | 实训桌 |
1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设有用于存放网孔板的空格。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。立柱往上延伸用于固定实训屏和网孔板挂架型材。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。 5.后立柱往上延伸，用于固定实训屏和工具挂板，工具挂板设有网孔板挂钩，可以使网孔板倾斜放置在台面上，方便电器元件的安装固定。 |
1套 |
| 2 | 实训屏 | 钢制结构，表面氧化喷塑处理，电源输出包含固定交流输出：三相五线380V 接插式2组、220V插座式2组，均通过组合开关进行关断；可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；固定DC24V/2A电源2组；提供降压启动电阻6个，能耗制动电阻2只，提供整流二极管1N5408四个，用于能耗制动电路。另提供单相220V单元插座用于给电脑的供电。 | 1套 |
| 3 | 电脑桌 | 钢铝结构，装有4只万向轮，装有电脑显示屏翻转支架1套，适用于24吋以下显示屏的安装；底部设有电脑主机托板一个。 | 1套 |
| 4 | 网孔板 | 600*700mm 不锈钢网孔板屏，安装把手，加厚设计。实训网孔板用于电气元件的安装和固定。 | 2块 |
| 5 | PLC | FX3U-48MR | 2个 |
| 6 | 断路器 | 额定电流:16A;极数: 3P | 2个 |
| 7 | 控制变压器 | BK50 | |
| 8 | 熔断器 | RT28-32X 1P | 10个 |
| 9 | 熔断器保险芯 | 5A 10*38 | 10个 |
| 10 | 交流接触器 | 工作电压AC24V，工作电流 9A，绝缘电压690V，触点：2�？�2常闭，安装方式导轨和螺钉安装， | 8个 |
| 11 | 热过载继电器 | NR4-63 1.6-2.5A | 4个 |
| 12 | 四孔按钮盒 | 按钮盒4位 | 2个 |
| 13 | 按钮红色 | 红色，一�？怀１�，平头式 | 2个 |
| 14 | 按钮绿色 | 绿色，一�？怀１�，平头式 | 2个 |
| 15 | 按钮白色 | 白色，一�？怀１�，平头式 | 2个 |
| 16 | 按钮黑色 | 黑色，一�？怀１�，平头式 | 2个 |
| 17 | 行程开关 | 单轮式、自动复位，一�？怀１� 双轮自锁各4个 | 8个 |
| 18 | 编程电缆 | 3米 | 2条 |
| 19 | 终端固定件 | 终端固定件 | 2套 |
| 20 | 灰色端子 | 带保险 | 60位 |
| 20 | 2.5mm²灰色端子 | UK2.5B 灰色；额定横截面：2.5mm²，宽2.2mm，长48.5mm，端板宽度2.2mm， | 58位 |
| 21 | 2.5mm²黄绿色端子 | 2.5mm²黄绿色端子 | 2位 |
| 22 | 快速标记条 | 打印字符1-30 | 2条 |
| 23 | 耗材 | 线槽、导轨、安装螺丝等 | 1批 |
