| 技术指标 | 说 明 | |||
| 装置特点 |

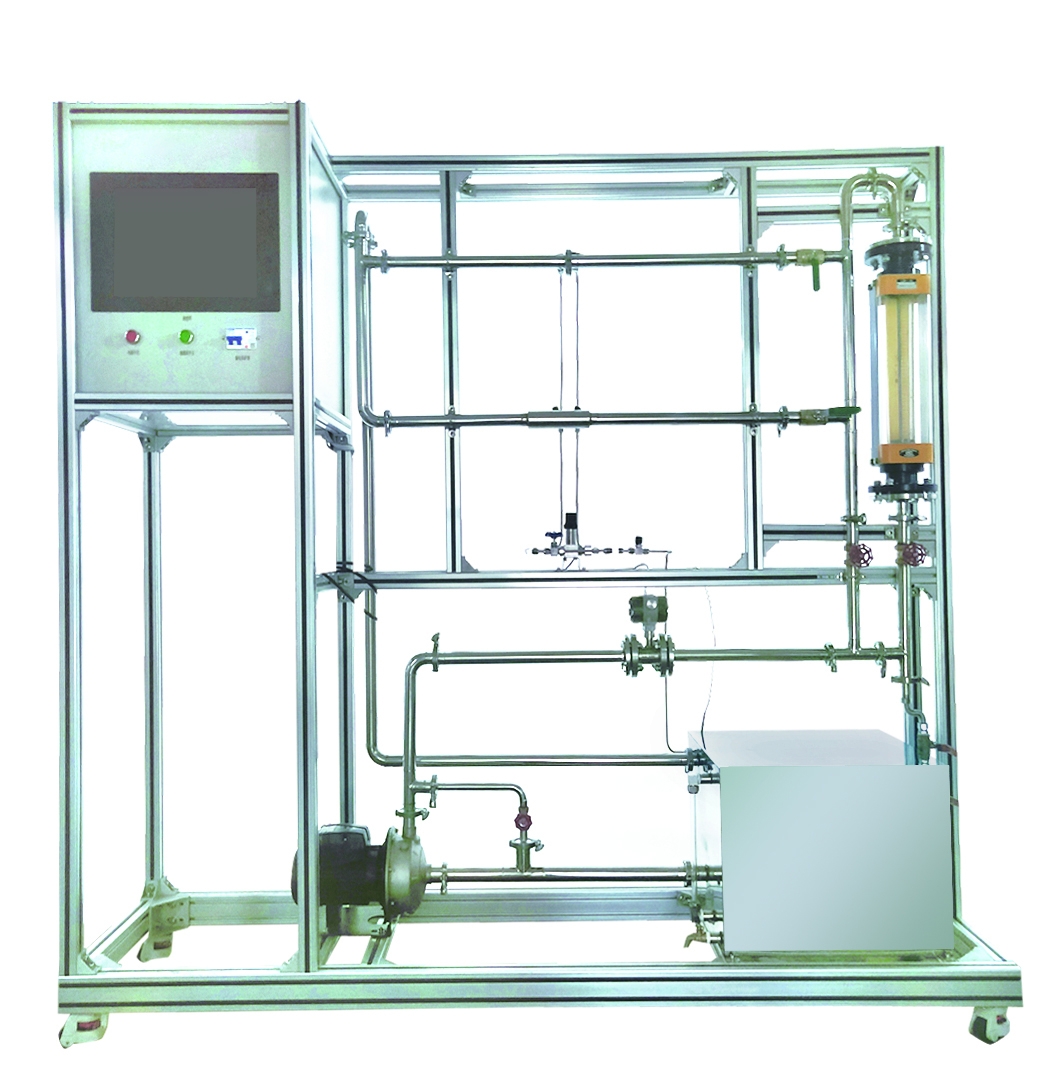

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。 3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 4、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 5、实验系统装置综合了文丘里和孔板流量计两种流量计的校核，使学生学会正确的流量测量，认识正确的引压方法。 6、实验项目可通过阀门调节切换选择，流体出口满管段设计；流体流量采用闸阀调节，流量计量采用涡轮流量计和数字仪表系统；节流压差采用压力传感器和数字仪表系统。 7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 8、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和 主要特点。 2、掌握流量计的标定方法。 3、了解节流式流量计流量系数 C 随雷诺数 Re 的变化规律， 流量系数 C 的确定方法。 4、学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。 5、测定节流式流量计（孔板、文丘里）的流量标定曲线。 6、测定节流式流量计的雷诺数 Re 和流量系数 C 的关系，并进行比较。 7、测定转子流量计的流量标定曲线。 8、全触摸集成化控制，高稳定数据传输，硬件加密。 |
|||
| 设计参数 |
孔板流量计流量：0.4~8m3/h，压差范围：10~100KPa。 文丘里流量计流量：0.4~8m3/h，压差范围：10~150KPa。 转子流量计流量：0.4~4m3/h。 涡轮流量计流量：0.4~8m3/h。 温度：常温。 |
|||
| 公用设施 |
水：装置自带水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水。外配设备：无。 |
|||
| 主要设备 |
1、水转子流量计： 流量范围 0.4～4m3/h。 2、孔板流量计：流量范围0.4～8m3/h，孔板流量计：孔板喉径：Φ17mm。 3、文丘里流量计：流量范围0.4～8m3/h，文丘里流量计：文丘里喉径：Φ13mm。 4、涡轮流量计：流量范围0.4～8.0m3/h，4-20mA远传输出，流量检测机构。 5、压差传感器：量程0～150KPa，4-20mA远传输出，差压检测机构。 6、304不锈钢离心泵：功率550W。
9、电器：接触器、开关、漏电�；た掌亍� 10、中央处理器：执行速度 0.64μs，内存容量 ≥16K；内建RS485通讯模式；功能：温度、压力等模拟量信号采集换算。 11、模拟�？椋焊叽� 16 位分辨率，总和精度±0.5%。 12、温度�？椋悍直媛�0.1℃，精度0.5%，内建RS485通讯模式。 13、显示终端：采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制； 14、额定电压：220V，总功率：1kW； 15、外形尺寸：2000×550×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 16、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中。 17、配套测控软件可以实现实验数据实时在线采集显示数据、曲线及设备运行状态等。通过WIFI技术实现终端覆盖。 |
|||
|
测控组成 |
变量 | 检测机构 | 显示机构 | 执行机构 |
| 水流量 | 转子流量计 | 触摸屏 | 手动阀控 | |
| 孔板流量计 | 压差传感器 | 触摸屏 | 无 | |
| 文丘里流量计 | 压差传感器 | 触摸屏 | 无 | |
| 液体温度 | PT100铂电阻 | 触摸屏 | 无 | |
| 涡轮流量 | 传感器 | 触摸屏 | 手动阀控 | |
