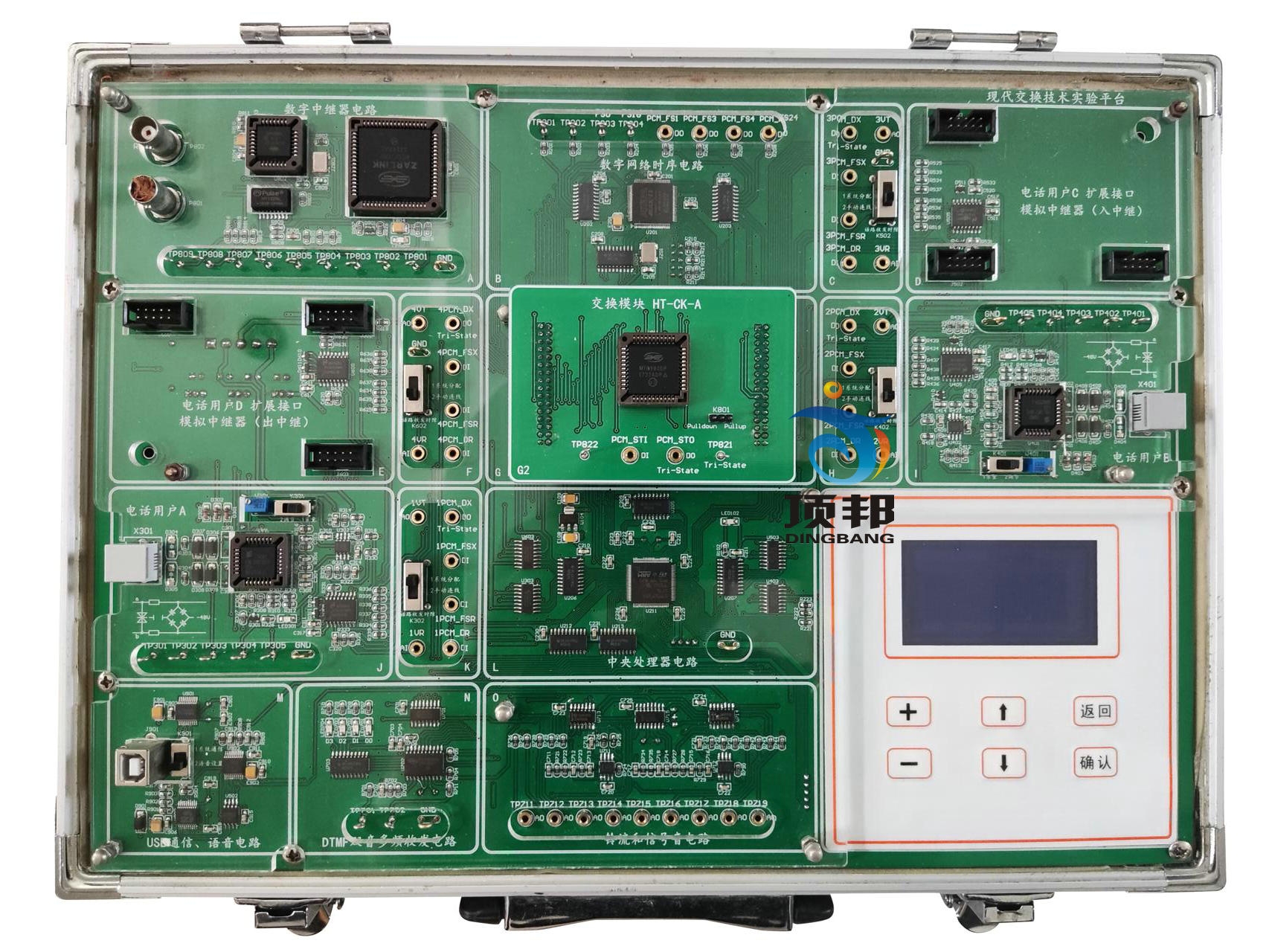

程控交换综合实验箱，程控交换系统实验箱
2025-04-18 06:44程控交换综合实验箱，程控交换系统实验箱是一种用于教学、实验和研究的专用设备，旨在帮助学生或研究人员深入理解程控交换机（Programmable Switching System）的工作原理、系统组成、信令交换、中继实验及二次开发等内容。
一、核心功能
原理教学与系统认知
通过实物或虚拟�？檎故境炭亟换换哪诓拷峁�，包括用户模块、信令�？�、交换网络、CPU处理�？榈�，帮助用户理解系统的工作流程。
动态实验与操作训练
模拟程控交换机的实际运行环境，支持用户进行以下实验：
交换系统组成与结构实验：学习各模块的功能与连接方式。
信令交换实验：掌握信令的产生、传输与解析过程。
中继实验：模拟不同中继方式（如空分中继、数字时分中继）的通信。
二次开发实验：提供开发接口，允许用户自行设计电话接口、交换网络或中央处理器，并编写相关软件实现小交换机的功能。
故障模拟与诊断训练
内置故障模拟系统，可设置常见故障（如信令丢失、中继线路故障），用户需通过检测工具（如协议分析仪）定位故障点并制定修复方案。
数据分析与统计
配备完整的信令分析和电话接续统计软件，用户可实时观察系统运行数据（如呼叫次数、信令流量），并生成实验报告。
一、产品参数
1、�？榛杓疲杂没Ы换换Ｐ�，功能划分清晰，开放接口丰富。
2、提供四路电话用户接口，其中两路设计为可拔插�？�。
3、集成了三种交换方式：人工交换、空分交换、时分交换，均设计为可拔插�？�。
4、提供了拨号音、忙音、回铃音、空号音、拥塞音、长途通知音、呼入等待音等户信令，标准450HZ正弦波信号；
5、提供了标准25HZ正弦波铃流信号。
6、提供了DTMF双音多频信号的译码数据的同步比特显示，直观明了。
7、提供了手动振铃装置、话务员语音接口、用户线接线柱等，可真实完整的实现人工交换接续过程，辅助实验人员领悟交换本质，激发学习兴趣。
8、数字交换网络中，可通过键盘输入、手动连线等多种方式分配调整各路电话用户的收发时隙，辅助实验人员理解时分概念。
9、提供了标准的E1接口，完整实现复接解复接、组帧、添加信令、HDB3/AMI线路编译码、位同步、帧同步等处理过程，可完成实验箱之间的局间通信，也可接入第三方E1接口设备。E1电信号为Q9同轴电缆线标准接口，75/120欧阻抗。
10、呼叫接续过程直观明了，可通过随机液晶同步显示呼叫接续信息，最大支持四路呼叫接续画面同步显示。
11、提供外线/市话接口可拔插�？�，可接入市话网。
12、提供USB接口。
13、提供了语音录放电路模块。
14、实验电路板上覆盖有机玻璃罩，能有效�；ぢ懵兜牡缏贰�
15、输入键盘提供了：上/下键、+/-键、返回、确认等六个按键，便于进行菜单选择和数值的修改。
16、可扩展VOIP软交换方式，提供管理功能，可配置中端号码，支持多种业务；可实时显示呼叫流程及详细协议数据；可提供协议自定义功能，自己写入sip协议；可通过服务器连接电信运营商，直接拨打外部电话；
二、技术特点
�？榛杓�
将交换网络单元设计成插拔式�？椋阌谟没Ц菔笛樾枨罅榛钭楹�，支持空分交换、时分交换等多种交换方式。
开放性与扩展性
开放式结构：直接利用PC机进行控制，开放交换机内部工作流程，便于深入理解原理。
二次开发功能：提供VC接口或开发板，用户可自行设计硬件�？椴⒈嘈吹撞憧刂瞥绦�。
多接口支持
市话接口：接上市话线后，实验箱可作为用户小交换机使用。
光纤接口：支持光纤组网通信，模拟现代通信网络环境。
计算机通信接口：便于与PC机进行数据交互，实现远程监控与管理。
多协议支持
部分实验箱支持VoIP协议（如H.323、SIP），可模拟基于Internet的IP语音通信。
