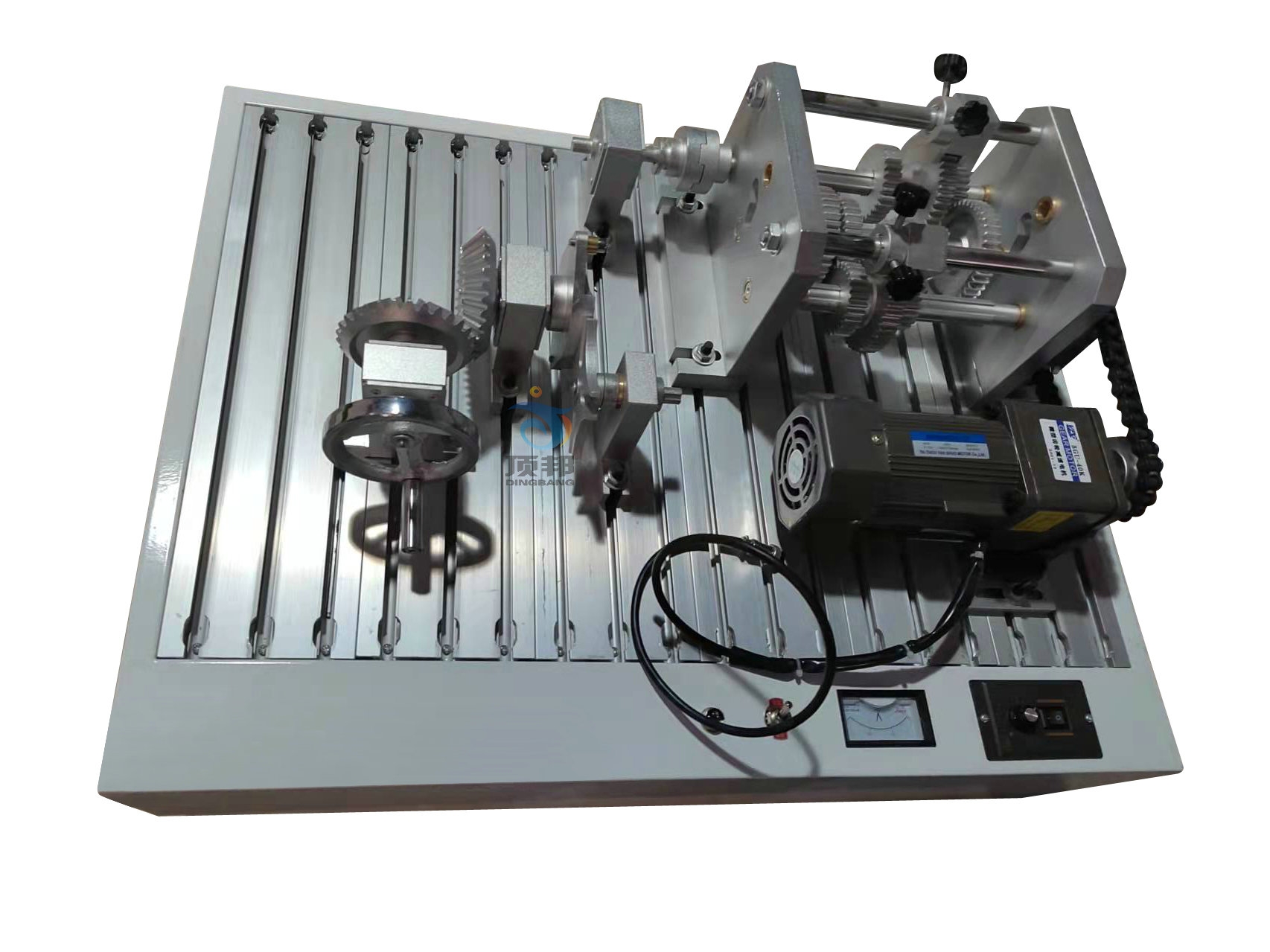

机械系统传动创新组合设计实验装置，机械系统实验箱
2025-04-30 07:08 机械系统传动创新组合设计实验装置，机械系统实验箱是面向机械工程、机电一体化等专业的教学与科研设备，旨在通过�？榛杓�、多类型传动机构组合及数字化监测手段，培养学生创新设计能力和工程实践能力。
一、使用的目的
机械系统传动创新组合设计实验台是机器或机组的主要组成部分，起着传递动力或改变运动的重要作用。根据需要选择传动类型，组合出合理的机械传动方案，是《机械设计》课程教学中的重要内容。
机械系统传动创新组合设计实验台使用目的在于：
1、加深对各种类型的机械传动的感性认识和理论认识；
2、通过拼装各种组合传动方案，可对比分析不同方案的传动特点,本实验箱是培养学生创新能力的理想平台；
3、本实验箱为便携式，可电动、也可手动，可配置在开放实验室，学生也可借用，利用课余时间进行拼装，提高学生动手能力和学习兴趣。
二、实验内容
1、机械系统传动创新组合设计实验台拼装各种类型组合的机械传动，观察各种单级传动，分析其传动原理及特点；
2、机械系统传动创新组合设计实验台对比分析不同组合传动的特点。
三、简介
1、机械系统传动创新组合设计实验台配置及主要技术参数；本实验箱备有63种162个自制零部件、20种标准件及8种外购件，还有4种5件拼装工具。箱内大部分零件采用硬铝合金精制，加工精度高，使用轻巧方便，工作台面板为带T形槽工业铝型材制作，组装方便快速。各种零件的名称、数量及主要技术参数如附表所示。
2、拚装方案：利用本实验箱配备的零部件可组装数十种机械传动方案
主要有：
（1）单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。
（2）变速器：参照CA6132精密车床变速器设计。
手动滑动套，使两三联齿轮分别沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上不同的齿轮啮合，可得9级传动比。三根传动轴可三角形布置，也可展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。
（3）多级组合传动：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或离合器联接组成多级组合传动。
例如：
手轮—V带—槽轮机构组合传动
手轮—链—槽轮机构组合传动
手轮—V带—离合器—链—槽轮机构组合传动
手轮—锥齿轮—槽轮机构—V带组合传动
手轮—锥齿轮—槽轮机构—链轮组合传动
手轮—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
手轮—各种联轴器—链—槽轮机构组合传动
手轮—变速器（中介轮）—离合器—V带组合传动
手轮手轮—V带—蜗轮蜗杆—链—槽轮机构组合传动
手轮手轮—V带—蜗轮蜗杆—十字万向节—槽轮机构组合传动
手轮—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动
电机—V带—槽轮机构组合传动
电机—V带—链—槽轮机构组合传动
电机—V带—单十字万向联轴器传动
电机—V带—离合器—链—槽轮机构组合传动
电机—V带—槽轮机构—V带（或链轮）组合传动
电机—V带—滑块联轴器—V带（或链）组合传动
电机—V带—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
电机—V带—各种联轴器—链—槽轮机构组合传动
电机—V带—变速器（中介轮）—离合器—V带组合传动
电机—V带—蜗轮蜗杆—链—槽轮机构组合传动
手轮电机—V带—蜗轮蜗杆—十字万向节—槽轮机构组合传动
电机—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动
