一、系统介绍
“DB-XH1 信号与系统实验箱”是我公司最新研制成功的，是专门为《信号与系统》课程而设计的。该实验箱提供了信号的频域、时域分析的实验手段，利用该实验箱可进行阶跃响应与冲激响应的时域分析；连续时间系统的模拟；抽样定理与信号恢复的分析与研究；一阶、二阶电路的暂态响应；二阶网络状态轨迹显示；系统时域响应的模拟解； 二阶网络函数的模拟； 矩形脉冲信号的分解； 矩形脉冲信号的合成；谐波幅度对波形合成的影响
二、系统特点：
1、紧扣教学大纲、内容简洁、重点突出：对“信号与系统”课程的大部分章节均提供有实验项目，使实验内容具有教学性和通用性，同时也使学生通过实验环节更透彻得掌握原理性的知识。
2、电路模块化设计：每一个实验单元均以一�？槔椿郑笛槊朴肽？槊喽杂�。�？槟诘牡缏吩谙嘤Φ奈恢没觯故笛檎咭荒苛巳�。
它由以下模块组成：
1、电源输入模块
2、函数发生器�？�
3、信号的分解与合成�？�
4、一阶电路暂态响应�？�
5、二阶电路传输特性�？�
6、二阶网络状态轨迹�？�
7、阶跃响应与冲激响应�？�
8、抽样定理模块
9、模拟滤波器�？�
10、基本运算单元与连续系统的模拟�？�
11、二阶网络函数的模拟
12、系统时域响应的模拟解
11、频率计与毫伏表
各�？榈木咛逵猛炯笆褂媒诘诙谥薪樯�。

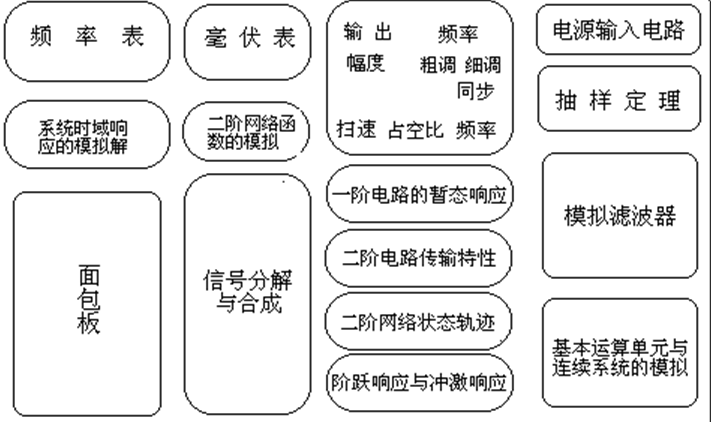

该实验系统的系统分布图如图1-1所示。
各实验�？榻樯�
在本节中，将分别介绍实验平台上的各个�？榈ピ�。在第一节的系统介绍中，已介绍了本实验系统由16个模块组成。现在详细说明如下：
1、电源输入模块
此�？槲挥谑笛槠教ǖ挠疑辖遣糠�，分别提供+12V（P003)、+5V（P001）、-12V（P004）、-5V（P002）的电源输出。4组电源分别对应4个发光二极管，电源输出正常时，对应的发光二极管点亮。
实验时，打开电源后，首先检查这些电源指示灯是否点亮。如不亮，请立即关闭电源，以免损坏仪器。待故障排除后，再打开电源。
2、函数发生器模块
提供的波形种类有：正弦波、三角波、方波、矩形波（占空比可调）。
信号的频率范围：8Hz—100KHz，分四个频段。
可通过电位器，分别调节信号的频率、幅度、占空比和扫速。
信号输出孔：
P701：函数发生器的输出端（正弦波、三角波、方波）
P702：扫频信号输出端
有两个测量点：
TP701 ： 输出信号的波形
TP702： 扫频信号的波形。
3、信号分解与合成�？�
此�？槲挥谑笛槠教ǖ闹胁�，主要完成信号的分解与合成，�？榈纳习氩糠治藕诺姆纸�，下半部分为信号的合成。信号的分解部分提供了7个波形输出测量点，TPDC、TPF1、TPF2、TPF3、TPF4、TPF5、TPF6；TPF1—TPF6分别为信号的1—6次谐波输出波形，TPDC为直流成分（即频率低于是10Hz）的输出波形；在信号合成部分中，把分解输出的各次谐波信号连接输入至合成部分，在合成的输出测量点POUT上可观察到合成后的信号波形。
4、一阶电路暂态响应模块
此�？榭筛葑约旱男枰罱右唤椎缏罚鄄飧鞯愕男藕挪ㄐ�。
有6个测量点：
TPA01、TPA07：输入信号波形测量点；
TPA04、TPA05：一阶RC电路输出信号波形测量点；
TPA09、TPA10：一阶RL电路输出信号波形测量点。
信号插孔：
PA01、PA07：输入信号插孔；
PA02、PA03、PA04、PA05、PA06、PA09、PA10：电路连接插孔。
5、二阶电路的传输特性模块
此�？橐嗫筛菪枰罱佣椎缏罚鄄旄鞑饬康愕男藕挪ㄐ�。
有两个测量点：
TP801：二阶RC电路传输特性测量点；
TP807：二阶RL电路传输特性测量点。
信号插孔：
P801，P803：信号输入插孔。
6、二阶网络状态轨迹�？�
此模块除完成二阶网络状态轨迹观察的实验，还可完成二阶电路暂态响应观察的实验。
有三个测量点：
TP901：输入信号波形观测点；
TP902、TP903：输出信号波形观察点。
信号插孔：
P901：信号输入插孔。
7、阶跃响应与冲激响应�？�
接入适当的输入信号，可观测输入信号的阶跃响应与冲激响应。
有四个测量点：
TPB01：进行冲激响应实验时的输入信号波形的测量点；
TPB03：进行阶跃响应实验时的输入信号波形的测量点；
TPB02：冲激信号观测点；
TPB04：冲激响应，阶跃响应信号输出观测点。
信号插孔：
PB01、PB03：信号输入插孔；
PB02：电路连接插孔。
8、抽样定理模块
通过本�？榭晒鄄獾匠檠讨懈鞲鼋锥蔚男藕挪ㄐ巍�
信号插孔：
P401：信号输入插孔；
P403：抽样信号输出插孔；
P503：恢复信号输出插孔；
其它：元器件选择插孔。
有四个测量点：
TP501：输入信号波形观测点；
TP502：开关信号观测点；
TP503：输入信号经采样后的信号波形观测点；
TP503：抽样信号经滤波器恢复后的信号波形观测点。
开关 K501：用于调节抽样信号的频段。
电位器WR501：用于调节抽样信号的频率。
9、模拟滤波器�？�
提供了多种有源、无源滤波器，包括低通无源滤波器、低通有源滤波器、高通无源滤波器、高通有源滤波器、带通无源滤波器、带通有源滤波器、带阻无源滤波器和带阻有源滤波器。根据自己的需要进行实验。
有8个测量点：
TP302：信号经低通无源滤波器后的输出信号波形观测点；
TP304：信号经低通有源滤波器后的输出信号波形观测点；
TP306：信号经高通无源滤波器后的输出信号波形观测点；
TP308：信号经高通有源滤波器后的输出信号波形观测点；
TP310：信号经带通无源滤波器后的输出信号波形观测点；
TP312：信号经带通有源滤波器后的输出信号波形观测点；
TP314：信号经带阻无源滤波器后的输出信号波形观测点；
TP316：信号经带阻有源滤波器后的输出信号波形观测点；
信号插孔：
信号输入插孔：P301、P303、P305、P307、P309、P311、P313、P315；
信号输出插孔：P302、P304、P306、P308、P310、P312、P314、P316。
10、基本运算单元与连续系统的模拟�？�
本�？樘峁┝撕芏嗫诺牡缱�、电容，可根据需要搭接不同的电路，进行各种测试。如可实现加法器、比例放大器、积分器及一阶系统的模拟。
含有2个测量点：
TP402：运算放大器U401的输出；
TP406：运算放大器U402的输出。
信号插孔：
P400：运算放大器U401的同相输入端；
P401：运算放大器U401的反相输入端；
P402：运算放大器U401的输出端；
P404：运算放大器U402的同相输入端；
P405：运算放大器U402的反相输入端；
P406：运算放大器U402的输出端；
11、频率表与毫伏表
频率表： 显示信号源输出的信号的频率值，指示的频率范围为0—100KHz;
毫伏表： 显示信号源输出信号的幅度的平均值，所测信号的幅值范围为0—10V。频率为0～100Hz。
开关 K101 用 于选择所测的波形信号。
