DB-XH1信号与系统函数发生器

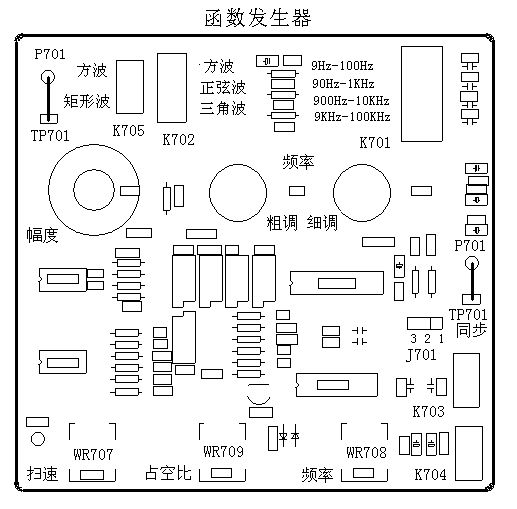

本节将对函数发生器部分作进一步的介绍和讲解。它的模块示意图如图3-1所示。
图3-1 信号源�？槭疽馔�
首先，对信号源部分的各个元器件作一个介绍：
K702：波形选择开关（正弦波、三角波、方波）。
K705：波形选择开关（方波、矩形波），此开关在K702置于“方波”时使用。矩形波是指占空比可调的方波。
K704：频段选择开关，选择的是电容值，选择的电容值越大则频率段越低。
幅度电位器（W706）：信号幅度调节旋钮。
频率：由粗调（WR702）和细调（WR703)两个旋钮组成。
K701：矩形波频段选择开关，分二档
WR708：矩形波频率调节旋钮
WR709：矩形波占空比调节旋钮
K703：扫频电压频段选择开关，分二档
WR707：扫频电压频率调节旋钮（扫速）
P701、TP701：函数信号输出点及测量点
P702、TP702：扫频电压测量点
J701：当短路口置于1、2位置时（即右边），扫速旋钮不可用，当开关置于2、3位置（即左边）时，扫速旋钮可用。
可进行如下的实验步骤进行信号波形的观测：
1、实验系统加电，在K702、K705选择开关上选择一种信号，如正弦信号；
2、P701用导线接至示波器进行观察；
3、调节信号的幅度调节旋钮，可在示波器上观察到信号幅度的变化；
4、调节信号的频率调节旋钮，分粗调和细调，可在示波器上观察到信号频率的变化，在k701上选择不同的频段，可改变频率的调节范围；
5、将开关J701置于3、2位置（即左边），调节WR707扫速调节旋钮，在P702，TP702上可观察到扫速的变化；
7、在K702、K705选择开关上选择其它的信号类型，重复上面的步骤进行波形的观察。
8、如果选择矩形波，则调节WR708，可改变矩形波频率，调节WR709时可改变占空比。改变K704，可选择矩形波的频段，有二档。
