一、操作所需电器元件明细表
| 代号 | 名 称 | 型 号 | 规 格 | 数量 | 备注 |
| QF | 低压断路器 | DZ108-20/10 | 0.63-1A | １只 | |
| FU | 直插式保险座 | RT14-20/2A | 配熔体3A | 3只 | |
| M |
三相鼠笼式 异步电动机 |
WDJ24 | UN380V(Y) | 1台 |
二、电路图

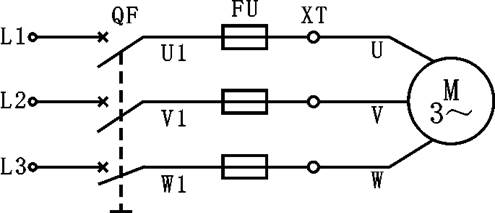

图1（a）
电路图如图1(a)所示，该线路简单 、元件少，低压断路器中装有用于过载�；さ乃鹗羝韧芽燮�,熔断器主要作短路�；�。因此,该线路对于容量较小，起动不频繁的电动机来说,是经济方便的起动控制方法。
三、安装与接线

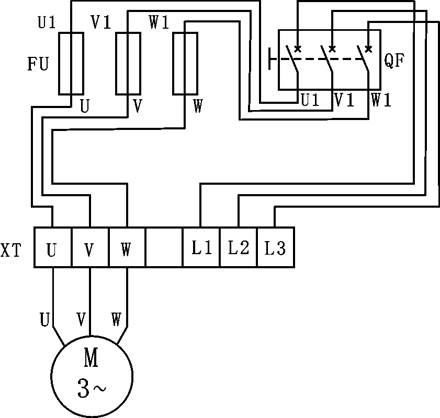

接线图如图1（b）。
图1（b）
按图1(b)的布置要求,在本装置WD-22挂板上选择熔断器FU、开关QF及端子排ＸＴ等器件。电机Ｍ放在桌面上，安装的动力电路采用黑色接线，�；さ枷逷E采用黄绿双色线，用专用的导线把接线端子排的L1、L2、L3三个插头分别插进电源控制屏的L1、L2、L3插头。安装后应符合第二章的要求。
四、检测与调试
确认安装牢固、接线无误后,先接通三相总电源，按下“启动”按钮，再“合”上QF开关，电机应正常起动和平稳运转。若熔丝熔断（可看到熔心顶盖弹出）则应“分”断电源，检查分析并排除故障后才可重新“合”电源。
