一、操作所需电器元件明细表
| 代号 | 名 称 | 型 号 | 规 格 | 数量 | 备 注 |
| QF | 低压断路器 | DZ108-20/10 | 0.63-1A | 1 | |
| FU1 | 直插式保险座 | RT14-20/2A | 配熔体3A | 3 | |
| FU2 | 直插式熔断器 | RT14-20 | 配熔体2A | 1 | |
| KM1 | 交流接触器 | CJX2-1210 | 线圈AC380V | 1 | |
|
SB1 SB2 SB3 |
按钮开关 | 3 |
SB1红色 SB2绿色 SB3黑色 |
||
| M |
三相鼠笼式 异步电动机 |
WDJ24 | UN380V(Y) | 1 | |
| FR | 热继电器 | 整定电流0.63A | 1 |
二、电路图

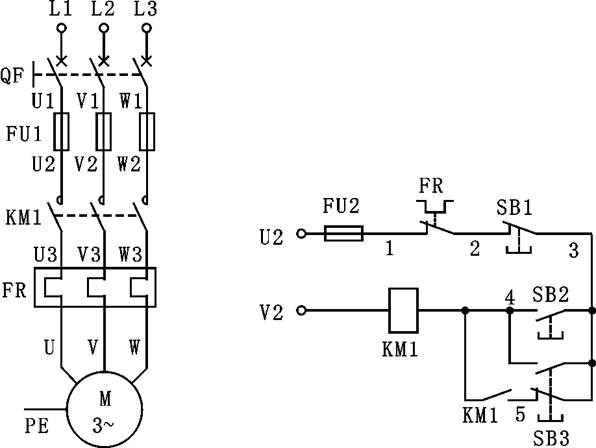

图4（a）
线路的启动过程：按下启动按钮SB2，线圈KM1通电吸合，主触头闭合接通电动机电源，电动机旋转；同时KM1（4-5）闭合，与SB3（3-5）构成自锁电路，当松开按钮时，电动机不会停转。
停止过程：按下按钮SB1，KM1线圈失电释放，电动机停止。
点动控制过程：按下点动控制按钮SB3，SB3常闭触点SB3（3-5）先断开，切断KM1的自锁回路；SB3�？サ鉙B3（3-4）后闭合，KM1线圈得电吸合，电动起动运行，虽然此时KM1（4-5）闭合，但SB3（3-5）已断开，KM1不能自锁。松开SB3，SB3（3-4）先断开，KM1失电释放，SB3（3-5）后闭合，电路恢复初始状态，为下次启动作准备。
三、安装与接线

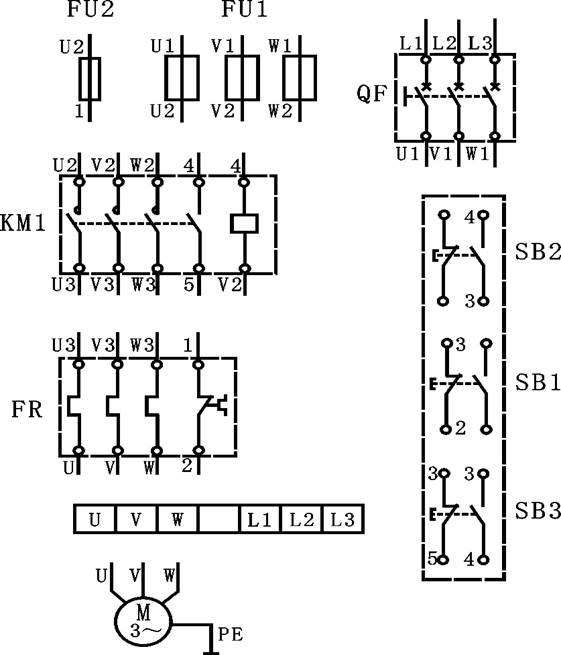

图4（b）
按图4（b）布置的位置，在WD-21、WD-22铁板上选择熔断器FU、开关QF、接触器KM、热继电器FR、按钮SB1、SB2 、SB3及端子排XT等器件。
接线时动力电路用黑色线，控制电路用红色线；启动按钮SB2用绿色，停止按钮SB1用红色，点动控制按钮SB3用黑色。安装接线后应符合第二章的要求。
四、检测与调试
确认接线正确后，接通交流电源L1、L2、L3并“合”开关QF，按下SB2，电机应起动并连续转动，按下SB1电机应停转。按下SB3，电动机运行，松开SB3，电动机停转。
若按下SB2电机起动运转后，电源电压降到320V以下或电源断电，则接触器KM1的主触头会断开，电机停转。再次恢复电压为380V（允许±10%波动），电机应不会自行起动——具有欠压或失压�；�。
