正反转点动、启动控制线路
一、实验所需电气元件明细表：| 代号 | 名称 | 型号 | 数量 | 备注 |
| QF | 低压断路器 | DZ108-20/10 | 1 | |
| FU1 | 直插式保险座 | RT14-20/2A | 3 | 装熔芯3A |
| FU2 | 直插式熔断器 | RT14-20 | 1 | 装熔芯2A |
| KM1、KM2 | 交流接触器 | CJX2-1210 | 2 | 线圈AC380V |
| FR | 热继电器 | LR2-D1305N/0.63-1A | 1 | |
| SB1~SB5 | 按钮开关 | 5 | 2绿2红1黑 | |
| M | 三相鼠笼异步电机 | WDJ24（厂编） | 1 | 380V/Y |
二、电气原理

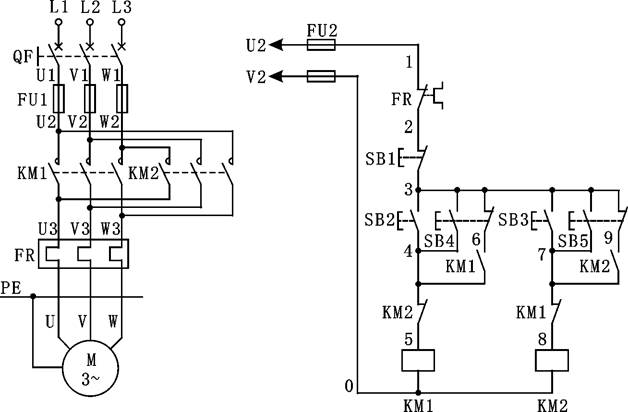

图6（a）
图6（a）控制线路的动作过程是：
（1）正转启动控制 合上电源开关QF，按正转起动按钮SB2，正转控制回路接通，KM1的线圈通电动作，其�？ネ繁蘸献运�、常闭触头断开对KM2联锁，同时主触头闭合，主电路按U1、V1、W1相序接通，电动机正转。
（2）正转点动控制 合上电源开关QF，按点动按钮SB4，触头SB4（3-4）接通，KM1的线圈通电动作，电动机正转，由于此时触头SB4（3-6）断开，KM1不能自锁；松开SB4，SB4（3-4）先断开，SB4（3-6）后闭合，KM1失电释放，电机停止。
（3）反转启动控制 合上电源开关QF，按反转起动按钮SB3，反转控制回路接通，KM2的线圈通电动作，其�？ネ繁蘸献运⒊１沾ネ范峡訩M1联锁，同时主触头闭合，主电路按W1、V1、U1相序接通，电动机反转。
（4）反转点动控制 合上电源开关QF，按点动按钮SB5，触头SB5（3-7）接通，KM2的线圈通电动作，电动机反转，由于此时触头SB5（3-9）断开，KM2不能自锁；松开SB5，SB5（3-7）先断开，SB5（3-9）后闭合，KM1失电释放，电机停止。
三、安装与接线

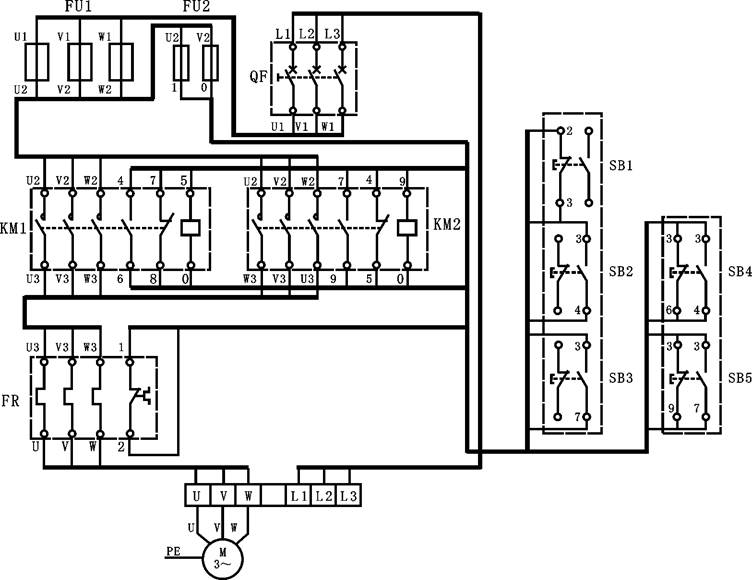

布置与接线可参考图6（b），操作者应画出实际接线图。安装与接线后应符合第二章的要求。
四、检测与调试
确认接线正确后，接通交流电源，按下SB2，接触器KM1吸合并自锁，电机正转；按下SB1，再按SB3电机应反转；按下SB1，电机应停转。按下SB4，电机正转，松开SB4，电机停止；按下SB5，电机反转，松开SB5，电机停止；若不能正常工作，则应分析并排除故障。
图6（b）
