其次，中央空调机实训系统可以让我们在实践中学习和提升技能。通过模拟真实的操作场景，我们可以在没有风险的情况下，进行各种实验和尝试。这样一来，我们不仅能够更好地理解空调系统的工作原理，还能够在实践中提升我们的操作技能。
最后，中央空调机实训系统还能够帮助我们更好地维护和管理空调系统。通过实训，我们可以了解到空调系统的各个部分的功能和工作原理，从而更好地进行维护和管理。这不仅可以延长空调系统的使用寿命，还可以保证空调系统的正常运行，为我们的生活带来更多的便利。
总的来说，中央空调机实训系统是一种非常实用的工具。它可以帮助我们更好地理解和掌握空调系统的工作原理，提升我们的操作技能，以及更好地维护和管理空调系统。因此，无论是对于学生还是对于工作人员来说，都是一种非常值得拥有的实训设备。

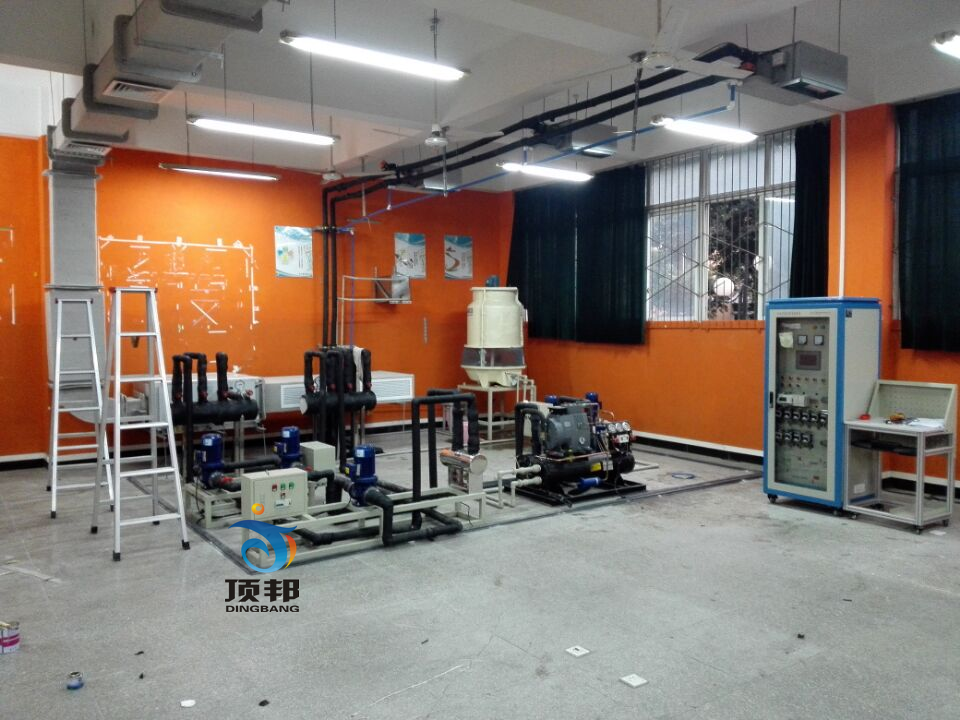

DB-12B 中央空调机实训系统（工程型）
一、概述
DB-12B 中央空调机实训系统（工程型）是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
中央空调机实训系统（工程型）也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。
二、特 点
1. 系统终端处理机多样化：采用风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。
2. 每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3. 系统的完整性、独立性：与实际中的中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
4. 操作台只需交流380V电源即可投入使用，占地面积小，节约用房、减少基建投资。
5. 装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
6. 实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
7. 设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热�；て骷匝顾趸泄�、过载�；さ裙δ�。
三、技术参数
1. 输入电源：单相三线～380V±10% 50Hz
2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜10.8kVA
4. 外形尺寸：10000mm×11000mm×2100mm
5. 制冷剂类型：R22
6. 安全�；ぃ壕哂新┑缪�、漏电流�；ぷ爸�，安全符合国家标准
四.装置的基本组成
1.充分地展示了中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
2.装置底盘采用加强钣金结构设计，框架采用铝型材结合铝塑板封面组成。
3.智能温度控制器3套：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、�；裙δ埽幌允竟ぷ髯刺捅阌诠鄄毂豢盏鞣考淠谖露�，操作方便。
4.工作流程图板套工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
5.测量仪表1套：配备指针式真空压力表、温度显示仪表等。
6.空调系统各个部件下都挂有制冷部件介绍图和说明。
五、 关键配套件
1）PLC的主要技术参数：
主站�？榈呐渲梦�
FX2N-48MR：主站PLC主机，与上位计算机进行连接，将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。
FX2N-48CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。
2）触摸屏模块
C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器
主板:Intel M11工控固态节能主板
内存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
硬盘:24G SSD固态硬盘
显卡:集成Intel HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
声卡:集成ALC662 6声道高保真音频控制器
网卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
电源:外置电源（100V至220V宽幅电压，全球通用）
显示屏:13寸LED工控屏分辨率：1024*600
触摸屏:台湾军工Touchkit 4线触摸屏，透光率高；性能稳定，触摸灵敏
整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制)，
1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)
2*COM串口,1* 12V DC_JACK输入接口
3）继电器模块
继电器�？椋沧坝兄屑浼痰缙鳎ˋC220V），交流接触器（AC220V），热继电器，漏电�；た�，熔断器，时间继电器等元件，利用继电器�？�，可以独立实现对中央空调实验设备进行过程控制。
4）仪表模块
仪表�？�，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。
5）a.三相带漏电�；ぷ芸�;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示; h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。
6）按钮及信号�？�
按钮及信号�？椋沧坝心Ｊ角谢豢兀ㄗ远�、手动两种模式）、按钮、指示灯，用于操控中央空调的运行，如：压缩机启动停止，主风机启动停止等。按钮及信号模块，既可与继电器模块连接实现继电器回路控制，也可与PLC连接实现PLC回路控制。
七、中央空调主机系统
1）制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵，制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。
2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。
3）冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。
4）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
5）具有热源系统�？�。供热系统由1台中央空调专用加热器、1台热水泵、手阀等组成。
