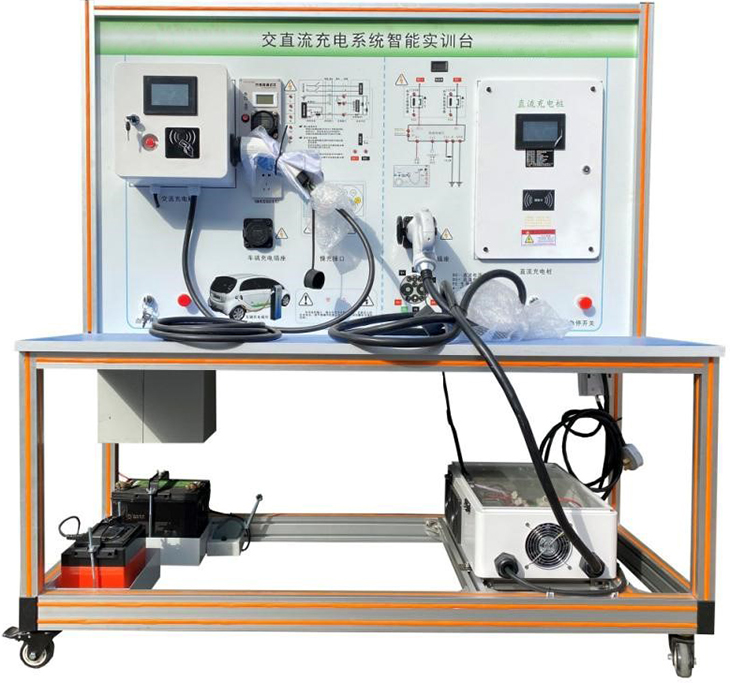

国标直流充电智能实训台
充电负载装置
直流充电桩的高低压电路检测、维修技能考核；设备系统集成充电桩特性测试功能，可测量充电机的输出电压、电流、功率，充电机的电能等参数，充电桩配套车端协议通讯，可输出10-100V任意电压，车端协议模块配置7寸触摸屏，直接显示当前充电数据，可对电压参数，电流参数，最高允许电压，负载控制，充电模式选择，充电时间和SOC值设置，BMS参数，充电机参数等进行配置设定。
示教板采用一体化设计。
1、配备安卓+Windows双模故障设置系统，该系统以安卓(Android)系统与无线网络(WIFI)为基础，将智能化故障设置和考核系统设计成可在任意安卓(Android)系统的智能手机上运行的APP软件，利用手机或PC电脑拥有的WIFI组网功能与装有远程故障设置控制系统�？榈氖笛堤ɑ蚴窘贪褰形尴咄ㄑ渡韫�；故障点不少于10个。
2、故障查询界面：通过充电桩图标绿色和红色状态体现充电桩故障状态,在故障状态下直接显示故障名称；
3、充电系统人机交互界面具备故障设置和资料查询功能，可对充电系统内部CC1电路、电表通信电路、指示灯通信电路、刷卡器接地线路、脉冲电子锁ELF线路、充电枪S+线路等电路进行故障设置。
4、充电系统主板具备CAN总线接口、电表通讯接口、刷卡计费通讯接口、PC通讯接口、绝缘检测电路接口、急停检测接口、CC1隔离测量接口、枪座温度检测接口、枪锁控制与检测接口、DC接触器控制电路接口等；
5、实训台配套充电负载装置，通过大功率铝壳电阻模拟动力电池包负载进行充电，充电桩不接入车辆也可实现正常充电过程，模拟负载铝壳电阻不少于2件及散热风扇散热，分别为2A和4A放电电流；
6、配备车端信号通讯�？榧笆菹允酒粒墒凳毕允境涞缱谐涞缃锥巫刺�、需求电压、需求电流、最高充电电压、最高充电电流、充电模式、当前电量SOC值、输出电压、输出电流、输出功率、累计电量、BMS参数设置、充电机参数显示等功能；
7、输入电源：AC220V±10%50Hz；
8、工作电源：DC12V/100V；
★教学任务
能够根据充电桩铭牌或充电枪头判断充电桩的功率;
能够熟练掌握充电桩内部结构与各元器件连接状态;
能够掌握充电桩内部各器件工作原理其各�？榧涞淖饔�;
掌握充电桩的工作原理及控制原理;
能够根据充电桩各项数据流变化对一般常见故障进行分析;
直流电表通讯不良的故障诊断与分析;
接触器通讯不良的故障诊断与分析;
应急控制通信不良的故障诊断与分析;
充电过温的故障诊断;
能够熟练掌握充电桩的通讯原理。
★实训项目
项目一高压作业安全操作
项目二新能源汽车充电方式
项目三新能源汽车充电
项目四充电桩无法充电
项目五电表无显示
项目六充电桩无法充电
