一、概述：

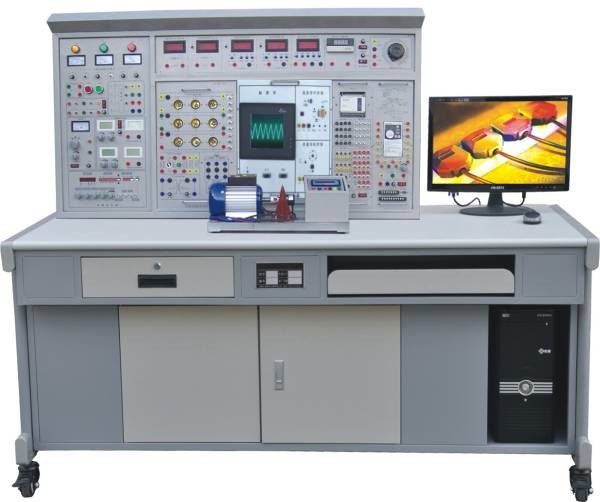

高性能电工电子技术实训考核装置是我公司吸取国内外同类产品合理的实训方法，先进、科学的实训手段并加以消化、整合、提高而研制的针对高等院校、职业技术教育而开发的综合性实训考核装置。适用各类职业院校、中专、技校电工、电子、电拖、机电一体化、自动化等专业的教学和从事相关专业的技术人员实训考核。装置有机地融合了电工、电子、电力拖动、PLC、变频器、单片机、触摸屏等实训内容，配备多块可自由组合的实训挂箱，实现了教学资源共享，一机多用，创造性地把教学管理、教材、教案、实训、认证、考核融于一体，大大节省实训用房、减少管理人员，经济效益显著，其是高等院校、中等院校、职业学校、技校及各类培训鉴定机构新建、改建实训室的理想实训设备。
二、特点:
1、安全性能高：实训屏上380V交流输出处设有单片机全程监控的一套过流�；ぷ爸�，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。配备漏电保护装置，通过启动停止按钮控制实训台工作电源。
2、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。
3、综合性强：使电工、电子、电力拖动、PLC、变频调速多门学科有机组合在一个实训台上，能按工厂现场操作规程进行小型工程设计实训。
4、实训的深度和广度根据需要可作灵活的调整，装置采用挂箱式结构，更换便捷，并可自由组合，满足不同的实训要求，添加部件即可扩展功能或开发新的实训项目。
5、实训台结构合理、性能优越、配套完整，根据弱电和强电配置不同的实训连接线及相应的插座，使用安全、可靠。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：220Kg
5、外形尺寸：1680mm×700mm×1500mm
四、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，相间、线间直接短路或过载由单片机全程自动监控自动�；ぁ５缌餍偷缪剐吐┑缈乜艉笥善舳屯Ｖ拱磁タ刂剖笛堤üぷ鞯缭�。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供～220V插座2只，为外部设备提供工作电源。
（4）配备实训用250V/30W日光灯管及支架一套。用于日光灯电路连接等实训。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流�；すδ埽涑鲇�0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，+24V、±12V，具有短路�；すδ堋�
（3）恒流源：一路0-500mA连续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路�；すδ堋�
★3、DDS功率型函数发生器/频率计：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。
2）2.7寸TFT液晶屏显示输出频率、波形、占空比、幅度、衰减、偏置。
3）正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（1HZ-- 10KHz）。
4）频率范围 1HZ~3MHz, EC11旋钮编码器调节。
5）输出幅度采用EC11旋钮编码器调节，正弦波输出具有20db,40db，60db衰减。
6）方波占空比可调, 调节范围：5%-95%调节；
7）外测频率功能，频率计测量范围1HZ-100MHz，幅度3.3V，具有自动换档功能。
8）上位机设置函数信号发生器各个参数，并有实时监视及锁定和关断功能
9）上升时间≤50。
10) 5V正反相单脉冲输出。
11) 工作温度范围：-20℃～+50℃。
4、智能测量电表
★4.1、智能型真有效值交流数字电压表
1)测量范围：0-500V,设置 2V/20V/200V/1000V四量程，量程自动切换,超量程报警。
2)2.7寸TFT液晶屏显示四位测量值，具有超量程自动提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程�；�、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★4.2、智能型真有效值交流数字电流表
1)测量范围：0-5A, 设置2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程自动报警功能。
2)2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。
3)测量精度：±0.5%+4。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程�；�、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★4.3、智能型直流电压表
1)测量范围：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★4.4、智能型直流电流表
1)测量范围：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值，超量程提示。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程�；�、短路�；さ裙δ�。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★4.5、智能型功率、功率因数表
1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。
3)负载类型：L、R、C。
4)测量精度：±0.5%+2。
5)抽样率：5次/秒
6)工作温度范围：-20℃～+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程�；�、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★4.6、真有效值交流数字毫伏表
1)测量范围：0.2mV～600V, 设置200mV、2V、20V、200V、600V五档量程，具有量程自动切换,超量程自动报警功能。
2)2.7寸TFT液晶屏显示四位测量值。
3)测量精度：±0.5%+5。
4)频率范围：10Hz～600KHz。
5)输入阻抗：1MΩ，输入电容≤30pF。
6)抽样率：5次/秒
7)工作温度范围：-20℃～+50℃。
8)上位机具有实时监视及关断功能。
9)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程�；�、短路�；さ裙δ�。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★5、通讯接口:
1）实验台地址范围0-255。
2）具有WIFI、RJ45、RS485上位机通信接口。
3）学生机与教师示教台智能测量仪表数据交换，接口转换功能。
4）工作温度范围-20℃～+50℃。
（二）实训挂箱
1、DGJ-10 电路基础实训（一）
完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得最大功率的条件、电阻的串、并联等实训。
2、DGJ-11 电路基础实训（二）
提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。
3、DGJ-12 交流电路实训（一）
提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。
4、DGJ-14 电路基础实训（三）
仪表量程扩展实训（电流表、电压表量程的扩展）。
5、DGJ-15 电工综合技能实训（一）
电流表、电压表和欧姆表的设计。
6、DGJ-16 电工综合技能实训（二）
运算放大器的应用实训、报警保护电路的设计及其应用实训、互感器的应用实训、整流滤波电路的设计及应用实训、过流�；さ纳杓萍捌溆τ檬笛�。
7、DGJ-18 铁芯变压器、互感/电度表实训
铁芯变压器一只（50VA、36V/220V），原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏；互感线圈一组，两个空心线圈L1、L2装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根，灯泡负载九个只，电度表一只，规格为220V、3/6A，其电源线、负载线均已接在电度表接线架的接线柱上，实训方便。
8、DZJ-20 模拟数字电子技术实训
A、系统特点
1、扩展性强。实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口，输出显示接口、测量单元、实验扩展区，及实验�？榈缏�，以完成不同的实验，也可以进行课程设计实验，大大增强了该实验箱的适用性、扩展性。
2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力。
4、实验连线插孔采用锁紧式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；
6、电源输出均有过流�；�，自动恢复功能。
7、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。
B、系统组成
1）、电源：输入：AC 220V±10%，50HZ
输出：※DC：+5V， I ≥1A
※DC：±12V，I ≥0.2A
※DC：-5V～-12V可调， I ≥0.2A
※DC：＋5V～＋27V可调，I ≥0.2A
以上各路输出均有过流�；ぃ远指垂δ�
※AC V:7.5V×2；AC I≥0.15A
2）、直流信号源： 双路 -0.5V～＋0.5V；-5V～＋5V两档连续可调.
3）、函数发生器：输出频率：2Hz～90KHz，分四档
可输出 方波（ 0～20V）、三角波（ 0～15V）、正弦波（ 0～10V）
4）、手动单脉冲电路2组（带消抖）：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
5）、固定频率脉冲源10路，输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；
6）、数字LED显示：
（1）LED0～LED3由4位七段共阴LED数码管及二～十进制译码器组成
（2）LED4～LED5两位七段段码a.b.c.d.e.f.g.h经电阻到插孔。
7）、十二位逻辑电平输入开关：可输入低电平'0'、高电平'1'（为正逻辑）。
8）、十二位逻辑电平指示灯：指示灯亮表示高电平'1'，指示灯灭表示低电平'0'。
9）、BCD码拨码盘1组、可产生四组BCD码数字信号
10）、四位数字频率计：测量范围 0～1MHz，用作测量方波、三角波、正弦波；
11）、喇叭及驱动电路。是时钟报时、报警、音乐用的发声装置。
12）、电位器组：1K、10K、100K、1M各1只；
13）、开放式实验区（元件库）：提供9只锁紧插座（3只14芯、5只16芯，另1只40芯）及1只8芯IC座。提供电阻、电容、二极管、三极管、三端稳压块等元件。
14）、实验�？榈缏罚�
（1）整流滤波电路
（2）串联稳压电路
（3）可调稳压电路
（4）功率放大器
（5）集成运放电路
15）、全部信号的输入输出插孔均采用镀金孔，不氧化、不变色，接触良好。
9、连接线一套
10、尖嘴钳、螺丝刀、剥线钳等工具一套
（三）实训桌
实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
五、实训项目
（一）电工基本技能实训
1．本电工仪表的使用与测量误差的计算
2．减小仪表测量误差的方法
3．欧姆定律
4．电阻的串、并、混联电路
5．电阻分压器电路
6．电容的串、并、混联电路
7．电容的充放电电路
8．伏安法测电阻
9．节点电压法
10．回路电压法
11．支路电流法
12．电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值
13．电压表量程的扩展
14．电流表量程的扩展
15．已知和未知电路元件的伏安特性
16．直流电阻电路故障的检查
17．电路中电位的测量
18．基尔霍夫电压定律
19．基尔霍夫电流定律
20．电压源外特性的测定
21．叠加原理
22．电压源与电流源的等效变换
23．负载获得最大功率的条件
24．戴维南定理
25．诺顿定理
26．互易定理
27．二端口网络
28．双联开关两地控制
29．RLC串联交流电路
30．RLC并联交流电路
31．RLC串联谐振电路
32．电感、电容元件在直流电路和交流电路中的特性
33．正弦稳态下RL、RC串联电路
34．日光灯电路的连接
35．提高功率因数的方法
36．电磁感应现象
37．互感耦合电路
38．互感线圈同名端的判断
39．一阶电路过渡过程的研究
40．二阶电路过渡过程的研究
41．单相变压器
42．变压器参数测定及绕组极性判别
43．交流电路参数的测量
44．三相负载的星形联接
45．三相负载的三角形联接
46．三相交流电路功率的测量
47．功率因数及相序的测量
48．单相电度表的安装及使用
49．三相鼠笼式异步电动机的使用
50．三相异步电动机点动控制
51．三相异步电动机自锁控制
52．三相异步电动机既可点动又自锁控制
53．接触器联锁正反转控制
54．按钮联锁正反转控制
55．接触器和按钮双重联锁正反转控制
（二）模电实验
1、常用电子仪器使用练习、用万用表测试二极管、三极管参数
2、单级放大电路
3、两级放大电路
4、负反馈放大电路
5、射极跟随器
6、差动放大电路
7、集成运放的参数测试
8、比例求和运算电路
9、积分与微分电路
10、波形发生电路
11、有源滤波器
12、电压比较器
13、集成电路RC正弦波振荡器
14、集成功率放大器
15、整流滤波与并联稳压电路
16、串联稳压电路
17、集成稳压器
18、RC正弦波振荡器
19、LC振荡器及选频放大器
20、电流/电压转换电路
21、电压/频率转换电路
22、互补对称功率放大器
23、波形变换电路
24、场效应管实验
25、可控硅实验电路综合实验：
26、用运算放大器组成万用电表的设计与调试
（三）数电实验
1、门电路的逻辑功能及测试实验
2、组合逻辑电路（半加器、全加器及逻辑运算）实验
3、触发器实验（一） R-S、D、JK
4、触发器实验（二） 三态输出触发器、锁存器
5、时序电路测试与研究
6、集成计数器及寄存器实验
7、译码器和数据选择器实验
8、波形产生器及单稳态触发器实验
9、555时基电路实验
可选做如下实验
10、晶体管开关特性、限幅器与钳位器实验
11、TTL门电路参数测试实验
12、CMOS门电路测试实验
13、模数A/D转换电路实验
14、数模D/A转换电路实验
15、时序电路应用实验
16、四路优先判决电路实验
17、智力竟赛抢答器实验
（四）电工综合技能实训
140．运算放大器的设计及其应用
141．受控源的设计
142．电流表、电压表和欧姆表的设计
143．整流滤波电路的设计及应用
144．报警保护电路的设计及其应用
145．过流�；さ纳杓萍捌溆τ�
146、交通灯控制逻辑电路设计实验
147、汽车尾灯控制电路
148、篮球竞赛30S计时器
