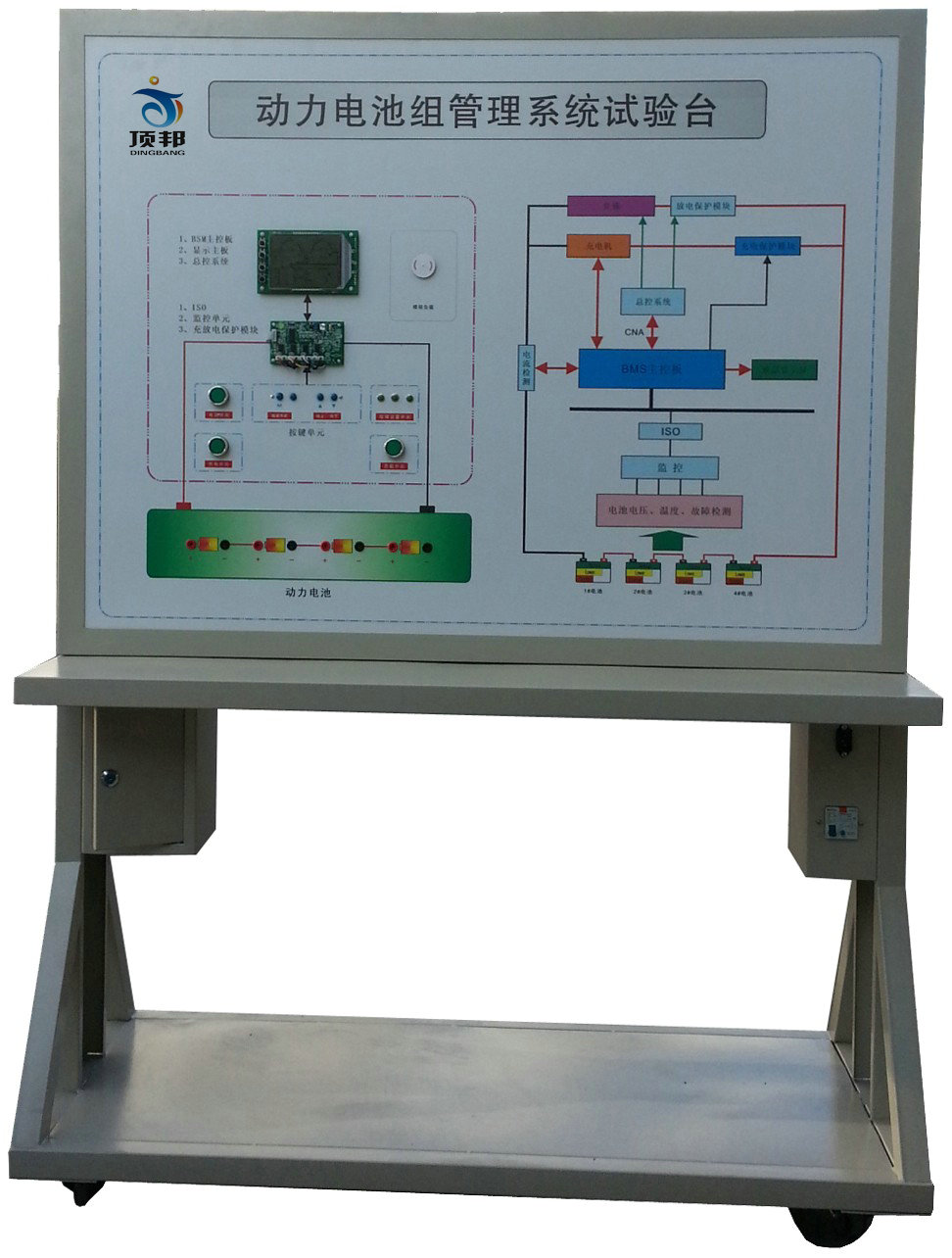

DB-5014 动力电池组管理系统试验台(电池管理系统（BMS）实训台)
1. 该动力电池实训台采用纯电动汽车电池组管理控制系统实物为基础，可动态监测每个单节电池电压、动态估计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处理、动态监测总回路电流、动态报警指示、充电实时控制等。
2. 动力电池实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图，表面喷涂光油；学员可直观对照纯电动汽车电池组管理系统结构原理图和实物，认识和分析纯电动汽车电池组管理系统的工作原理。
3.动力电池实训台面板上安装有电源总开关、BMS电池管理控制单元、BMS信息显示屏、急停开关、点动开关、12V开关电源、充放电插座、电源检测端子等，可直接在面板上检测电源控制单元电信号，如电阻、电压、电流、频率信号等。
4. 实验台内部装有离心式鼓风机与PTC辅助加热器，用于模拟汽车运行时电池组的放
电负载。
5. 实验台整体框架采用40×40mm高强度的方钢，四周蒙钢板焊接而成，表面采用喷涂
工艺处理，底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。
6. 实验台工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，
无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、技术参数
1. 外接电源：交流220V±10% 50Hz
2. 工作电压：直流12V
3. 工作温度：-40℃～+50℃ 4. 外形尺寸：980×660×1400mm(长×宽×高)
三、基本配置
检测控制面板、BMS电池管理控制单元、BMS信息显示屏、磷酸铁锂电池组、电源开关、12V开关电源、急�？亍⒊浞诺缈�、充放电插座、充放电插头、离心式鼓风机、PTC辅助加热器、移动台架等。
| 适用产品型号： | 电动汽车、电动大巴等 | 标准电压： | 48-600（V） |
| 型号： | 48V-600V | 适用类型： | 电动汽车 |
| 品牌： | 顶邦 | 充电电流： | 10（A） |
V4.0为各类电动车锂电池组提供完善的保护功能，实现对电池组电压、电流、温度等多种电池参数的在线检测，对各种故障实时报警并采取应急处理，动态估计电池组的剩余容量，并可选配充放电控制功能。提供多种供选的显示单元解决方案，充分考虑整车系统的需求。AUTO_BMSV3.0同时提供与充电机，电机控制器的CAN总线接口，并已实现协议的共享。
整个电动车电源管理系统由数据采集�？�、主控�？�(含电流传感器)及显示屏构成，以下为各模块的说明。
一、数据采集�？�
数据采集模块与电池模组连接，外带温度传感器，用于采集电池箱体的电压、温度等信息，一套电池组管理系统一般有多块数据采集�？樽槌桑萘拥牡绯叵涮迥诘牡绯卮谑牟煌�，数据采集�？椴杉牡ヌ宓缪故�5~16节不等。另外每个数据采集�？樯暇辛礁鑫露却衅�。
数据采集�？樾柰ü獠康�12VDC为其提供工作电源，它将采集到的电池电压、箱体温度等信息通过串行通信总线传输到主控单元。
1、接口说明
2、电压检测排线与电池的连接
以16节串联的电池箱体为例，对电压排线的说明如下(如串数n低于16S，则只需将B(n)N接到最后一节电池的负极即可)：
3、串行通信总线的连接

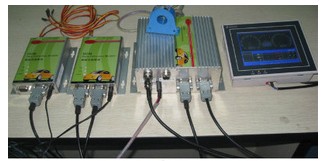

串行通信总线为数据采集模块与主控�？榈耐ㄐ沤橹剩鞠低巢捎�3芯屏蔽线作为通信电缆，DB9接口作为通信接口。按电缆长度分为两种，较短的(约1m长)为采集�？榧涞耐ㄐ抛芟�，稍长的(约1.5m长)1根为采集�？橛胫髂？榈耐ㄐ抛芟�。连接实物图及示意图分别如下：
二、主控�？�
主控�？榈墓δ苋缦拢�
• 与数据采集�？橥ㄐ呕竦玫绯刈榈牡缪�、温度信息；
• 测量电池组的电流值；
• 估计电池组的剩余容量；
• 通过CAN总线与充电机、电机控制器通信，实现电池组的充放电控制；
• 为显示屏提供24V电源；
• 通过LCD BUS将显示数据传送到显示屏；

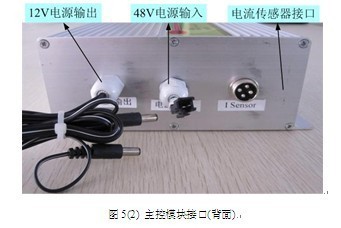

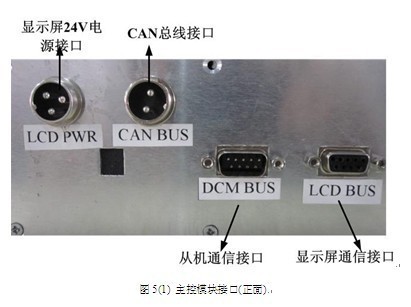

1、接口说明
其中LCD PWR为显示屏的24V电源接口，显示屏利用主机提供电源输入；DCM BUS为主机获取从机信息的通信线缆接口，并通过LCD BUS将数据信息传给显示屏。
电流传感器接口用来接4 Pin的电流传感器线缆，48V电源输入接口为主机供电输入口，其输入范围为36V~72V，12V电源输出用来为从机系统供电。
2、电流传感器安装说明

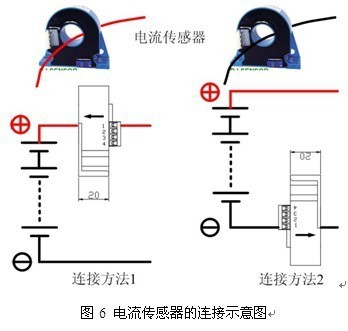

本系统的电流传感器为霍尔开环电流传感器，电流范围最大可到200A，电流传感器可以连接在电池组输出的正极或负极，两种连接方式的示意图如下（注意电流传感器上方的箭头指向）：
三、显示屏
本系统采用的显示屏为3.5寸彩色触摸屏，外形尺寸：96×81×46。
1、触摸屏结构
触摸屏的整个结构由显示区域、指示灯、电源、通信口组成。所有型号的触摸屏颜色采用工业设计标准，耐脏，适合工厂恶劣的环境使用。前面板配备了指示灯，用于判断设备故障。电源和通信口均放在触摸屏的底部，符合工业设计需求标准。

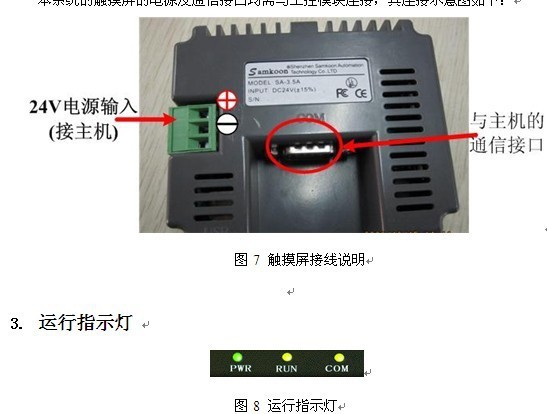

2、触摸屏接线说明
本系统的触摸屏的电源及通信接口均需与主控�？榱樱淞邮疽馔既缦拢�
触摸屏的运行状态指示灯包括电源(PWR)，运行(RUN)，通讯(COM)三个指示灯，如上图所示。触摸屏通电时电源指示灯(PWR)是常亮。运行指示灯亮的绿色，触摸屏CPU工作正常时运行,指示灯(RUN）是常亮的黄色，CPU故障时，运行指示灯(RUN)不亮。当已经连接上BMS时，通讯指示灯(COM)是闪烁的黄色。
