设备的使用
一、设备简介
该套设备是根据劳动部对“电梯维修工”及“维修电工”相关标准设计而成，符合《现代电梯构造与使用》、《电梯安装与维修》等流行教材中的知识要点，尤其是对控制线路方面的，采用多种�？樯杓�，可灵活改变电路形式以便达到教学目的。设备电路内容包括平层电路、门机电路、曳引电路。并配备了开放性的实训模块，学员可以通过自行接线达到电梯控制线路实操的目的，不但可以通过传统的继电器线路控制电梯，而且可以通过现代控制技术PLC应用使学员的控制技能更上一个台阶。由于采用了�？榛纳杓�，升级和扩展十分容易方便，该套设备还能不断更新增加新的控制线路，和控制系统，变频器技术、PLC控制技术、传感器技术及单片机技术都能在此套设备上得以应用，真正实现了切合实际、操作便捷、扩展容易、技术先进的实训与考核。二、技术参数
工作电源：AC380±5%（三相五线）50Hz额定功率：≤0.8KW
相对湿度：≤85%
环境温度：－10℃～40℃
外形尺寸：2100×750×1620mm（带电脑桌）
安全�；ぃ旱缌餍吐┑绫；�、过流短路保护、失压�；�
三相双速电机：AC380V 25W
直流电机：24V DC2A 10r/min
PLC：三菱FX2N-48MR（带FX2N-8EYR）
变频器：FR-E540-0.75KW
三、实验�？榈陌沧坝敫�(设备安装)

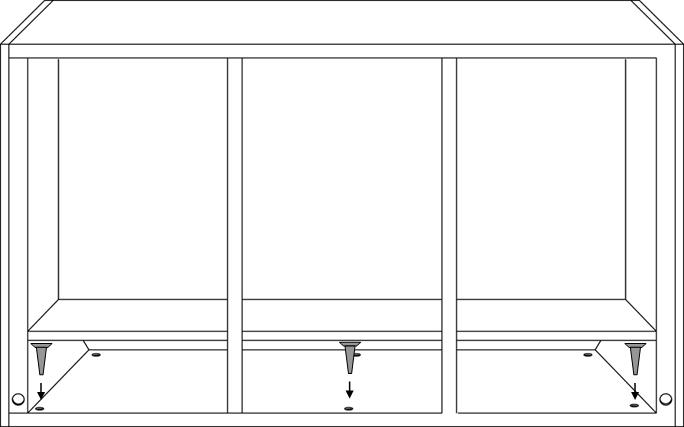

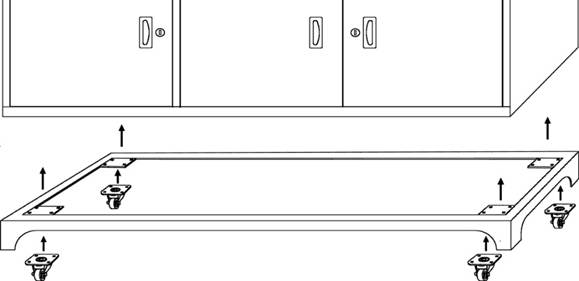

1、 试验台的安装① 桌体围板由于避免运输过程中的损坏，需要在用户单位卸车后安装。按照下图所示的顺序安装围板与万向轮。

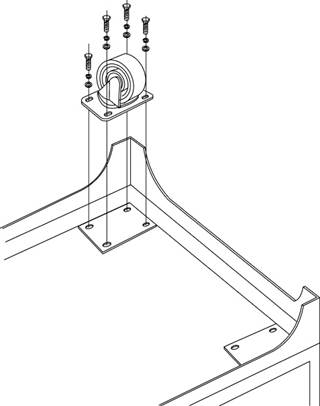

② 将桌体翻转，围板与万向轮一同安装到实验台桌身，注意孔位对齐。按照右图所示

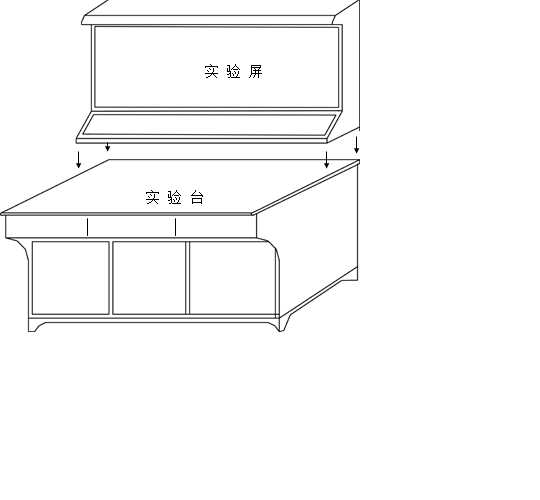

2、 将实验屏放到实验台上
3、 再将实验屏与实验台面固定
实验屏摆放到位后，用配套的螺丝利用电转如图方式打入实验台面。

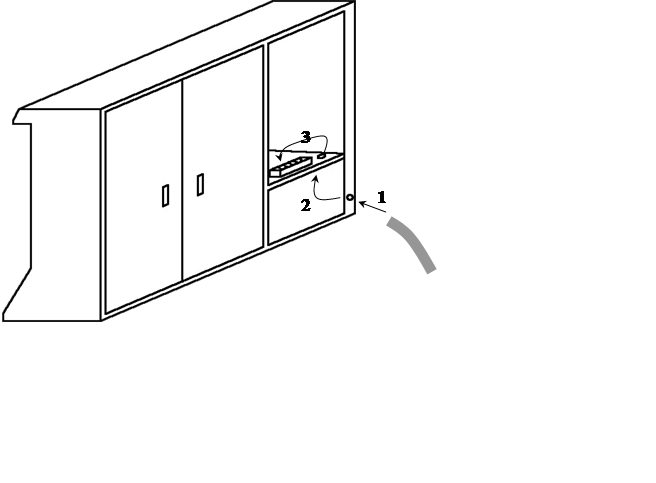

4、 将电源线引入。
用一条5芯护套线作为电源线，每条线芯不得低于1mm2。按照图的顺序引入电源线。电源线另一头可以选用公司配方的三相插头，但地线(PE)需要单独接地。
5、 链接电源线

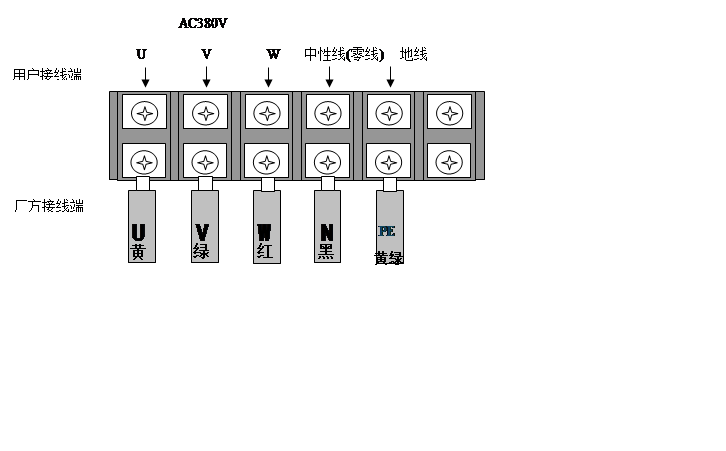

将电源进线按照图纸要求接入到设备，注意零线、地线不要搞混。接线前请检查接地线，接地电阻小于4欧。
6、 测量与检查
用万用表检查、测量三相电源电压U、V、W及N是否正常，三相电之间需要有380VAC±5%，核对N（中性线） 、PE（�；そ拥叵撸┌沧拔恢檬欠裾�,检查中性线和�；そ拥叵呓酉呤欠窭慰�。注意：之前一定要检查面板上的开关是否处于关闭状态。
7、 连接实训�？橛牖�。

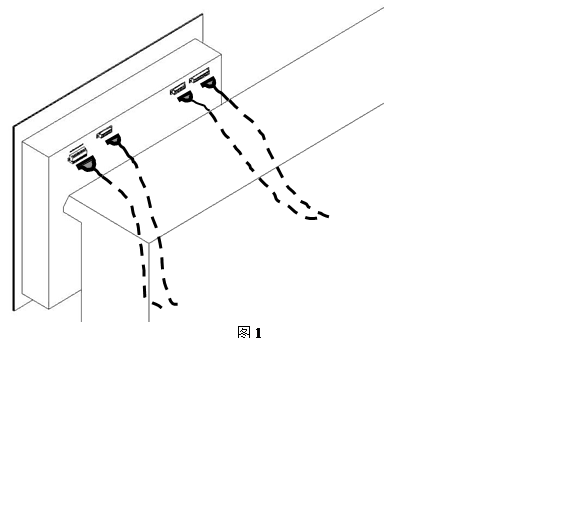

将所需电路的实验�？槿〕�，用手扶住，立靠在桌面上，将插头对应插到模块背面的插座上。如图（1）所示
8、 模块安放到实验机头上。将①中已经连接好的实验插线整理好，将长出的部分合理放入机头内侧，以免�？楣疑鲜毖棺〔逑�。
