轿内指令信号的登记与消除实训
一、实训目的了解轿内指令信号的登记与消除原理
二、实训器材
（1）实训屏一套
（2）电梯电气控制�？橐豢�
（3）连接导线若干
三、实训步骤

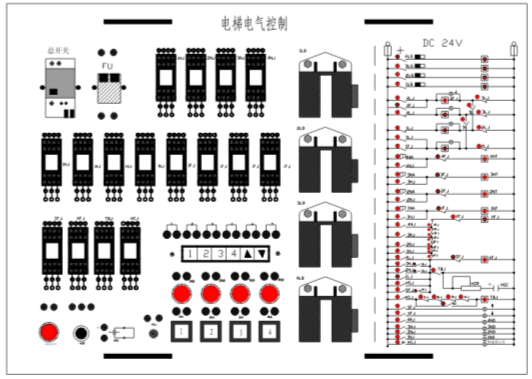

1．实物图
2．轿内指令信号的登记与消除工作过程
假如电梯轿厢在2层，司机按下4层指令按钮4NA，则4层指令继电器4NJ得电自锁、4ND指示灯亮，电梯立即定为上行方向SFJ得电、上行指示灯亮，信号被登记。到达第四层时，4FJ平层互锁继电器吸合，4FJ的常闭触头断开，4NJ释放，实现消号。

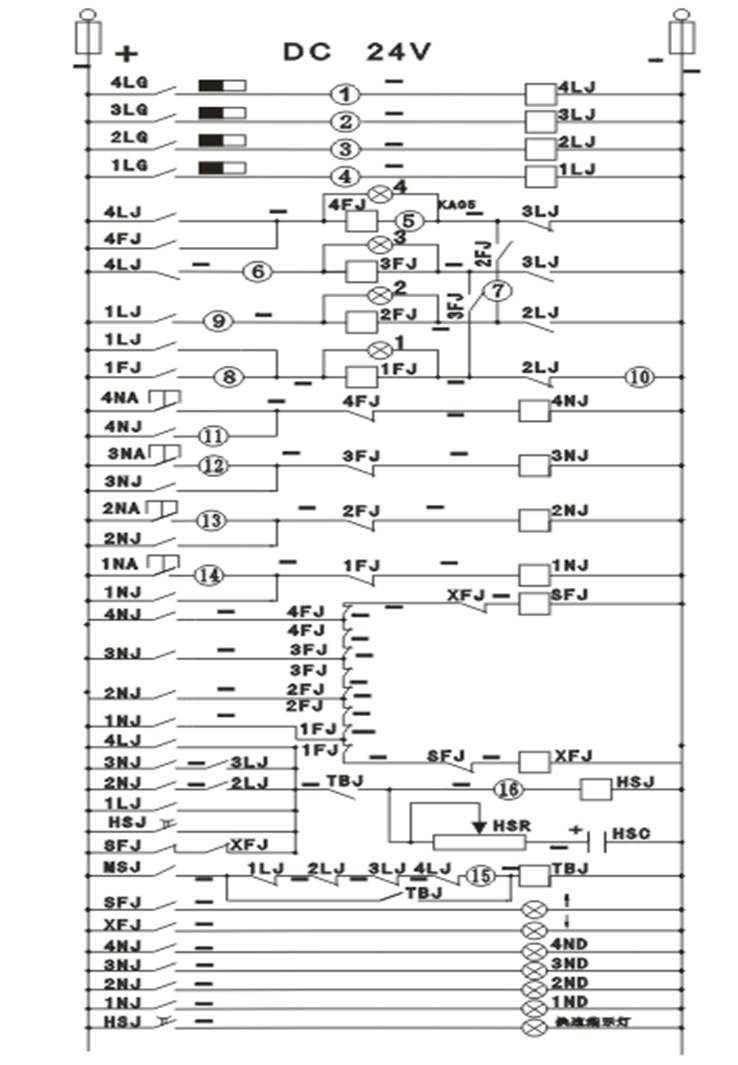

3．电梯电气控制故障图
4.故障点分析
故障点11启动时,故障现象:电梯4层指令按钮点动动作；
故障点12启动时,故障现象:电梯3层指令按钮不动作；
故障点13启动时,故障现象:电梯2层指令按钮不动作；
故障点14启动时,故障现象:电梯1层指令按钮不动作；
三、注意事项
（1）应在指导老师的监护下，做到安全文明操作，防止意外事故发生。
（2）安装前应熟悉电路的工作原理及工艺要求。 安装接线时不可用力过猛，以防螺钉打滑或发生意外人身事故和设备事故。
（3）用万用表带电检测时应注意正确选择档位。
（4）通电试车完毕，切断电源。对图纸资料妥善保管，并做好记录。
（5）结束后需对现场进行整理，打扫卫生。
