PLC控制电梯实训
一、实训目的了解PLC控制电梯原理
二、实训器材
（1）实训屏一套
（2）多功能实操电路�？橐豢�
（3）连接导线若干
三、实训步骤

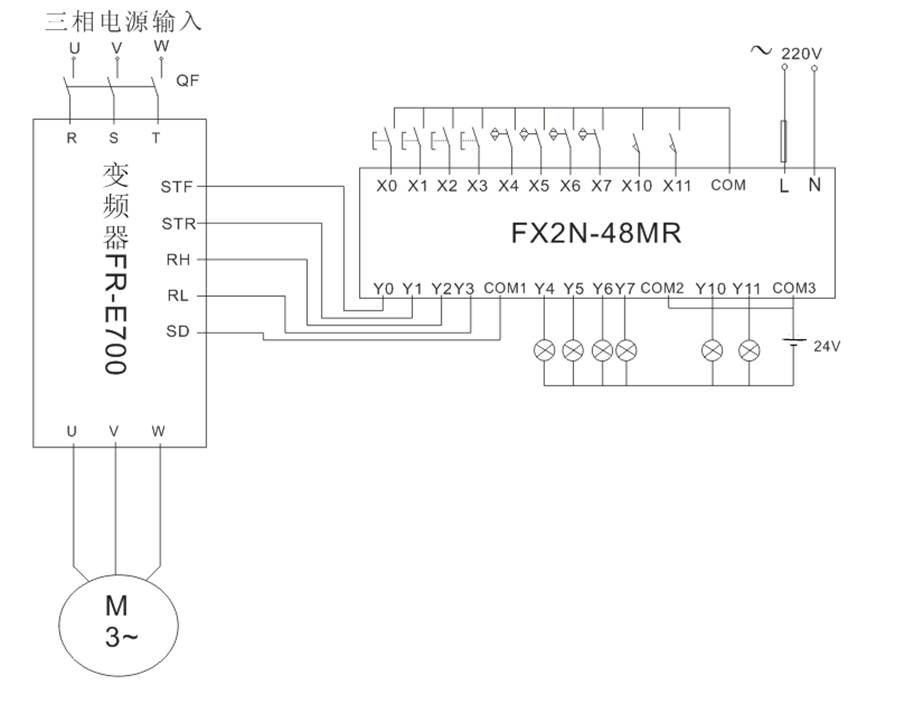

1、PLC接线原理图
2、变频器的设定参数
除了设定变频器的基本参数以外,还必须设定操作模式选择和多段速度设定等参数,具体参数如下:
(1)上限频率Pr1=50Hz;
(2)下限频率Pr1=0Hz;
(3)基底频率Pr3=50Hz;
(4)加速时间Pr7=2s;
(5)减速时间Pr8=2s;
(6)电子过电流�；r9=电动机的额定电流;
(7)操作模式选择Pr79=3;
(8)多段速度设定Pr4=30Hz;
(9) 多段速度设定Pr6=10Hz;
3、控制要求
由PLC控制实现轿内指令信号登记与消除、自动定向、停站触发与停站、平层。
4、I/O分配图
| 输入 | 输出 | ||||
| 元件代号 | 作用 | 输入继电器 | 元件代号 | 作用 | 输出继电器 |
| 1NA | 1层轿内指令按钮 | X0 | STF | 电机正转 | Y0 |
| 2NA | 2层轿内指令按钮 | X1 | STR | 电机反转 | Y1 |
| 3NA | 3层轿内指令按钮 | X2 | RH | 高速运行 | Y2 |
| 4NA | 4层轿内指令按钮 | X3 | RL | 低速运行 | Y3 |
| 1LG | 1层楼层磁开关 | X4 | △ | 上行指示灯 | Y4 |
| 2LG | 2层楼层磁开关 | X5 | ▽ | 下行指示灯 | Y5 |
| 3LG | 3层楼层磁开关 | X6 | L1 | 1层轿内指示灯 | Y6 |
| 4LG | 4层楼层磁开关 | X7 | L2 | 2层轿内指示灯 | Y7 |
| 开关1 | 上平层限位开关 | X10 | L3 | 3层轿内指示灯 | Y10 |
| 开关2 | 下平层限位开关 | X11 | L4 | 4层轿内指示灯 | Y11 |

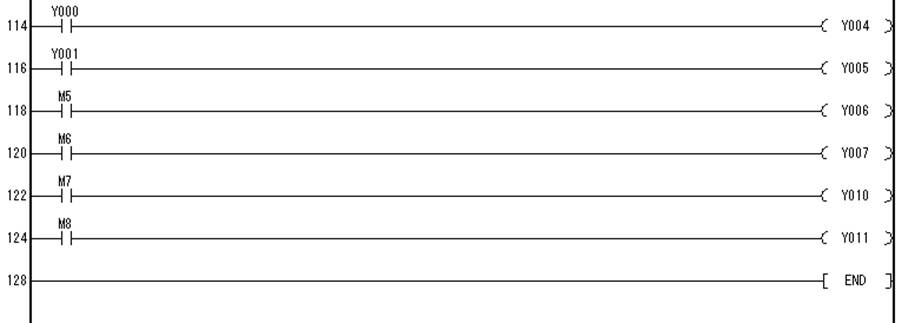

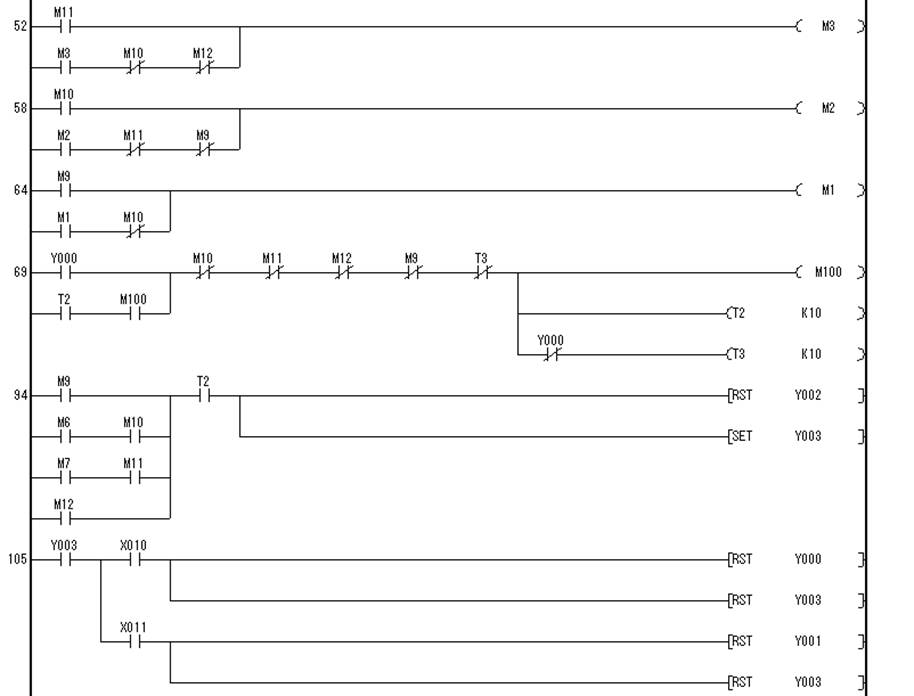

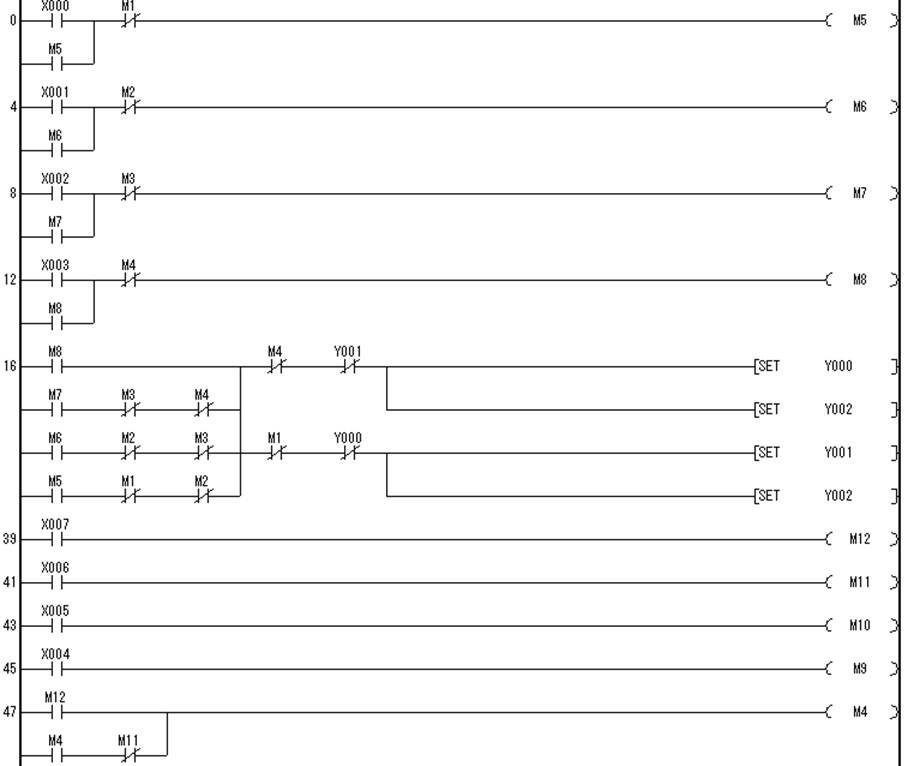

5、梯形图
