PLC控制开关门实训
一、实训目的了解PLC控制电梯开关门原理
二、实训器材
（1）实训屏一套
（2）PLC控制电梯电路模块一块
（3）连接导线若干
三、实训步骤

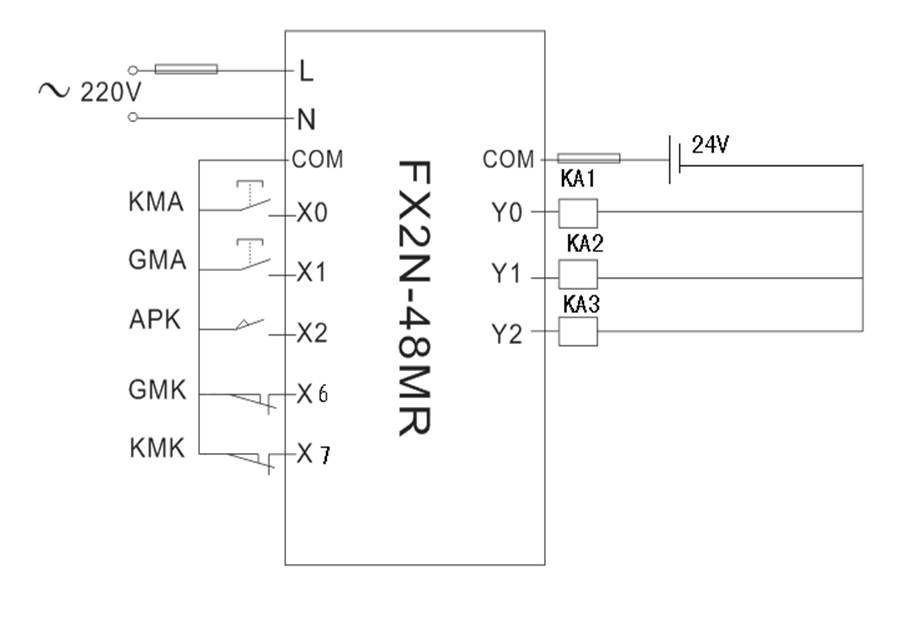

1、PLC接线原理图

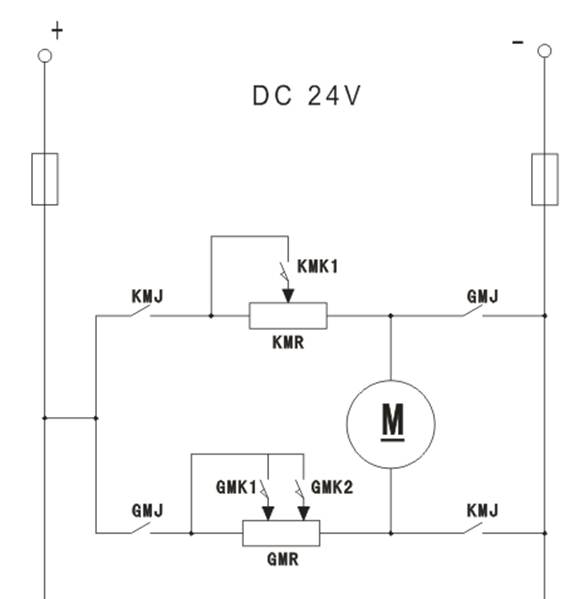

2、开关门机原理图
3、控制要求
用PLC控制实现开关门控制
4、I/O分配图
| 输入 | 输出 | ||||
| 元件代号 | 作用 | 输入继电器 | 元件代号 | 作用 | 输出继电器 |
| KMA | 开门按钮 | X0 | GMJ（KA1） | 关门继电器 | Y0 |
| GMA | 关门按钮 | X1 | KMJ（KA2） | 开门继电器 | Y1 |
| APK | 安全开关 | X2 | APJ（KA3） | �；ぜ痰缙� | Y2 |
| GMK | 关门行程开关 | X6 | |||
| KMK | 开门行程开关 | X7 | |||

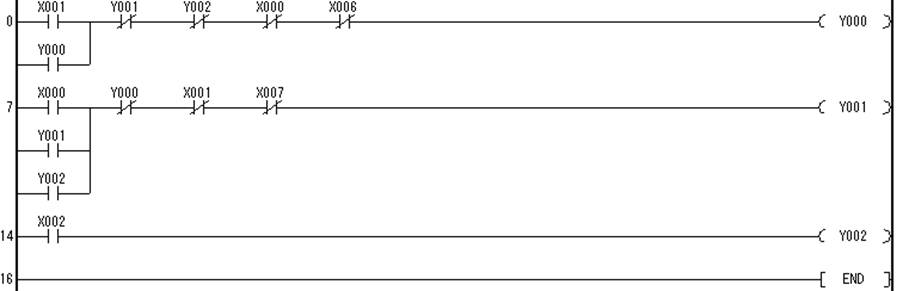

5、梯形图
