光照传感器
本教材选用的光照传感器广泛适用于农业大棚、花卉培养等需要光照度的场合。传感器内输入电源，感应探头，信号输出三部分完全隔离。安全可靠，外观美观，安装方便。2.3.1 传感器参数
| 直流供电（默认） | 10-30VDC |
| 最大功耗 | 0.4W |
| 精度 | ±7%(25℃) |
| 光照强度量程 | 0-65535Lux；0-20万Lux |
| 温湿度量程 | -40℃~+60℃，0%RH~80%RH |
| 长期稳定性 | ≤5%/y |
| 响应时间 | 0.1s |
| 输出信号 | 485(Modbus协议) |
2.3.2 硬件连接
电源接口为宽电压电源输入10-30V 均可。485 信号线接线时注意 A\B 两条线不能接反，总线上多台设备间地址不能冲突。

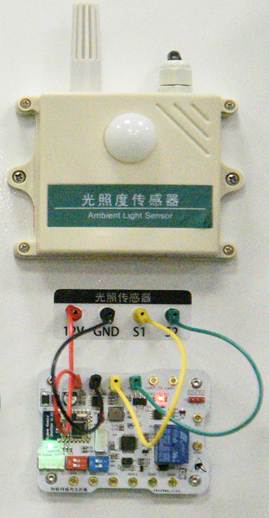

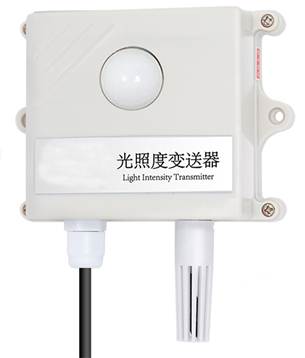

图2-9 光照度传感器实物图 图2-10 光照度传感器实物接线图
| 线色 | 说明 | |
| 电源 | 红色（12V） | 电源正（12V） |
| 黑色（GND） | 电源负（GND） | |
| 通信 | 黄色（S1） | 485_A |
| 蓝色（S2） | 485_B |
2.3.3 通讯协议
（1）通讯基本参数
| 编 码 | 8位二进制 |
| 数据位 | 8位 |
| 奇偶校验位 | 无 |
| 停止位 | 1位 |
| 错误校验 | CRC（冗余循环码） |
| 波特率 | 2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s |
（2）数据帧格式定义
采用Modbus-RTU 通讯规约，格式如下：初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
主机问询帧结构：
| 地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
| 1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
| 地址码 | 功能码 | 有效字节数 | 数据一区 | 第二数据区 | 第N数据区 | 校验码 |
| 1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 | 2字节 |
（3）通讯协议示例及解释
（0~65535以1Lux为单位读取或0~200000以百Lux为单位读�。�问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00 0x06 | 0x00 0x01 | 0x64 | 0x0B |
| 地址码 | 功能码 | 返回有效字节数 | 数据区 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x02 | 0x05 0x30 | 0xBB | 0x00 |
1）产品为0~65535量程变送器，单位为1Lux
0530 H(十六进制) = 1328=> 光照度=1328 Lux
2）产品为0~200000量程变送器，单位为百Lux
0530 H(十六进制) = 1328=> 光照度=132800 Lux
