人体感应�？�
HC-SR5R1是基于红外线技术的自动控制�？�,采用LH788探头设计、灵敏度高、可靠性强,低电压工作模式,广泛应用于各类自动感应电器设备,尤其是干电池供电的自动控制产品。5.4.1 �？樘氐�
1、全自动感应:当有人进入其感应范围则输出高电平,人离开感应范围则自动延时关闭高电平。输出低电平。2、光敏控制(可选):模块预留有位置,可设置光敏控制,白天或光线强时不感应。
3、两种触发方式:L不可重复,H可重复�？商哐≡�,默认为H
A、不可重复触发方式:即感应输出高电平后,延时时间结束,输出将自动从高电平变为低电平。
B、可重复触发方式:即感应输出高电平后,在延时时间段内,如果有人体在其感应范围内活动,其输出将一直保持高电平,直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段,并且以后一次活动的时间为延时时间的起始点)。
4、感应输出封锁:感应�？樵诿恳淮胃杏κ涑龊�(高电平变为低电平),可以紧跟着设置一个封锁时间,在此时间段内感应器不接收任何感应信号。此功能可以实现(感应输出时间和封锁时间)两者的间隔工作,可应用于间隔探测产品;同时此功能可有效抑制负载切换过程中产生的各种干扰。
5、工作电压范围宽:默认工作电压DC5V~20V
6、微功耗:静态电流65微安,适合干电池供电的电器产品
7、输出高电平信号:可方便与各类电路实现对接。

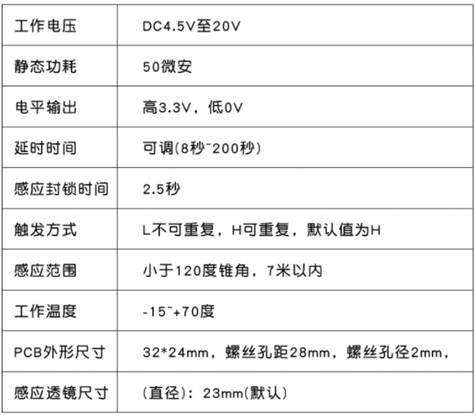

图5-9 人体感应�？椴问�
5.4.2 硬件连接

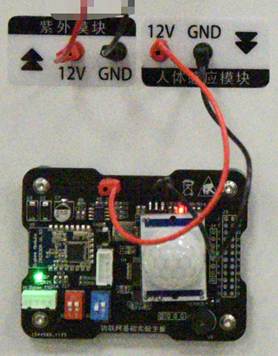

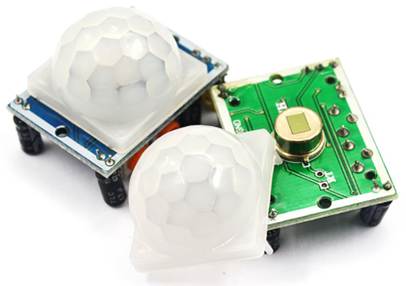

图5-10 人体红外模块实物图 图5-11 人体红外�？槭滴锝酉咄�
| 线色 | 说明 | |
| 电源 | 红色（12V） | 电源正（12V） |
| 黑色（GND） | 电源负（GND） |
雨雪�？�
雨滴传感器是一种传感装置，主要用于检测是否下雨及雨量的大小，并广泛应用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。传感器采用高品质FR-04双面材料,超大面积5.0*4.00M,并用镀镍处理表面,具有对抗氧化,导电性,及寿命方面更优越的性能。5.5.1 �？椴问�
1、比较器输出,信号干净,波形好,驱动能力强,超过15mA；2、配电位器调节灵敏度；
3、工作电压3.3V-5V；
4、输出形式:数字开关量输出(0和1)和模拟量A0电压输出；
5、小板PCB尺寸:3.2cmx1.4cm；
6、使用宽电压LM393比较器；
5.5.2 硬件连接

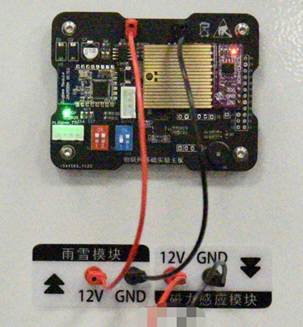

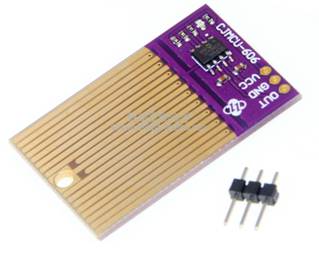

图5-12 雨雪�？槭滴锿� 图5-13 雨雪�？槭滴锝酉咄�
| 线色 | 说明 | |
| 电源 | 红色（12V） | 电源正（12V） |
| 黑色（GND） | 电源负（GND） |
