雨雪模块
雨滴传感器是一种传感装置，主要用于检测是否下雨及雨量的大小，并广泛应用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。传感器采用高品质FR-04双面材料,超大面积5.0*4.00M,并用镀镍处理表面,具有对抗氧化,导电性,及寿命方面更优越的性能。5.5.1 �？椴问�
1、比较器输出,信号干净,波形好,驱动能力强,超过15mA；2、配电位器调节灵敏度；
3、工作电压3.3V-5V；
4、输出形式:数字开关量输出(0和1)和模拟量A0电压输出；
5、小板PCB尺寸:3.2cmx1.4cm；
6、使用宽电压LM393比较器；
5.5.2 硬件连接

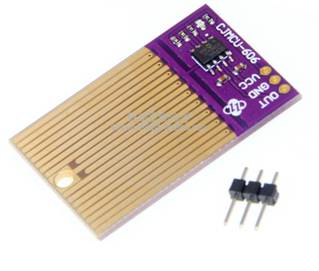

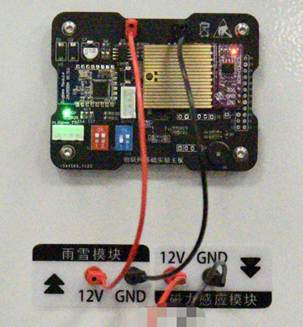

图5-12 雨雪�？槭滴锿� 图5-13 雨雪模块实物接线图
| 线色 | 说明 | |
| 电源 | 红色（12V） | 电源正（12V） |
| 黑色（GND） | 电源负（GND） |
磁力感应�？�
3144霍尔开关体集成电路应用霍尔应用原理，采用半导体集成技术制造的磁敏电路，,它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器,温度补偿电路和集电极开路的输出级组成的磁敏传感电路,其输入为磁感应强度;输出是一个数字电压信号。该传感器具有以下特点体积小,灵敏度高,响应速度快小顺现。温度性能好,准确度高,可靠性高等。5.6.1 模块参数
1、工作电压:3.3-5V；2、使用3144E开关型霍尔传感器；
3、当传感器感应到磁场时,数字输出低电平,信号灯亮;如果没有感应到磁场,则数字输出高电平,信号灯不亮；
4、具有电源指示灯和信臂指示灯；
5、输出形式:数字开关量输出(0和1),模拟量AO口无效。
6、采用LM393比较器输出,型号干净,波形好,驱动能力强,超过15mA；
7、设有固定螺栓孔,方便安装固定。
8、可用于电机测速、位置检测等。
5.6.2 硬件连接

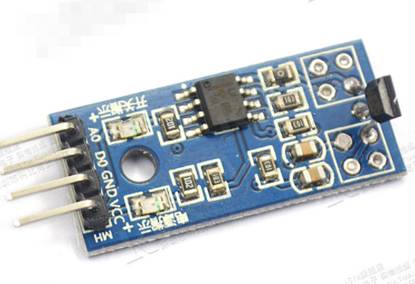

图5-12 磁力感应�？槭滴锿� 图5-13 磁力感应�？槭滴锝酉咄�
| 线色 | 说明 | |
| 电源 | 红色（12V） | 电源正（12V） |
| 黑色（GND） | 电源负（GND） |
