零件尺寸误差测量组合实训装置是针对机械类专业《公差配合与技术测量》课程设计的教学实训设备，旨在通过模拟真实工业环境，训练学生掌握尺寸误差检测、公差配合分析等核心技能。该装置集成了精密检测零件、测量工具、标准图纸及实训指导书，形成系统化、�？榛氖笛灯教ā�
二、技术参数
外形尺寸：410mm×310mm×100mm（部分型号为400mm×320mm×100mm）
重量：约3kg（不同配置略有差异）
便携性：采用铝合金箱体，内置防震材料，便于携带与存储
检测精度：符合7级精度标准，满足教学与基础科研需求
三、核心配置
精密检测零件
测量块、测量轴、测量轴套、测量轴承、测量花键、测量平键、测量螺纹轴、测量齿轮（7级精度各1件）
测量工具
游标卡尺、外径千分尺、内径百分表、螺纹千分尺、公法线千分尺、齿厚卡尺、螺纹环规、螺纹塞规、螺纹样板
实训箱组件
内置定位座板，刻有零件及工量具形状，便于摆放与管理
配套标准图纸、实训指导书（含电子稿）、配套教材及PPT电子课件
四、实训项目
零件基本尺寸检测
游标卡尺检测长度尺寸、外径千分尺检测外圆尺寸、内径百分表检测内圆尺寸
零件配合尺寸检测
轴与孔配合尺寸检测（含多种配合类型）
平键及花键尺寸检测
平键基本尺寸与配合尺寸检测、花键基本尺寸与配合尺寸检测
普通螺纹尺寸检测
基本尺寸检测、外螺纹中径尺寸检测、螺纹环规与塞规检验
齿轮尺寸检测
齿轮基本参数测量与计算、齿厚尺寸检测、公法线长度尺寸检测
五、产品特点
项目实际化
以真实零件为检测对象，采用实际量具为检测手段，强化实践应用能力
功能系统化
尺寸误差测量、合格尺寸判断、尺寸误差分析三位一体训练模式
学生大众化
小型化、组合式设计，支持2-3人小组实训，提高设备利用率
教学标准化
配套标准图纸与指导书，支持教师标准化授课与学生自主学习
管理便利化
所有组件集成于精制箱体，便于存储、携带与管理

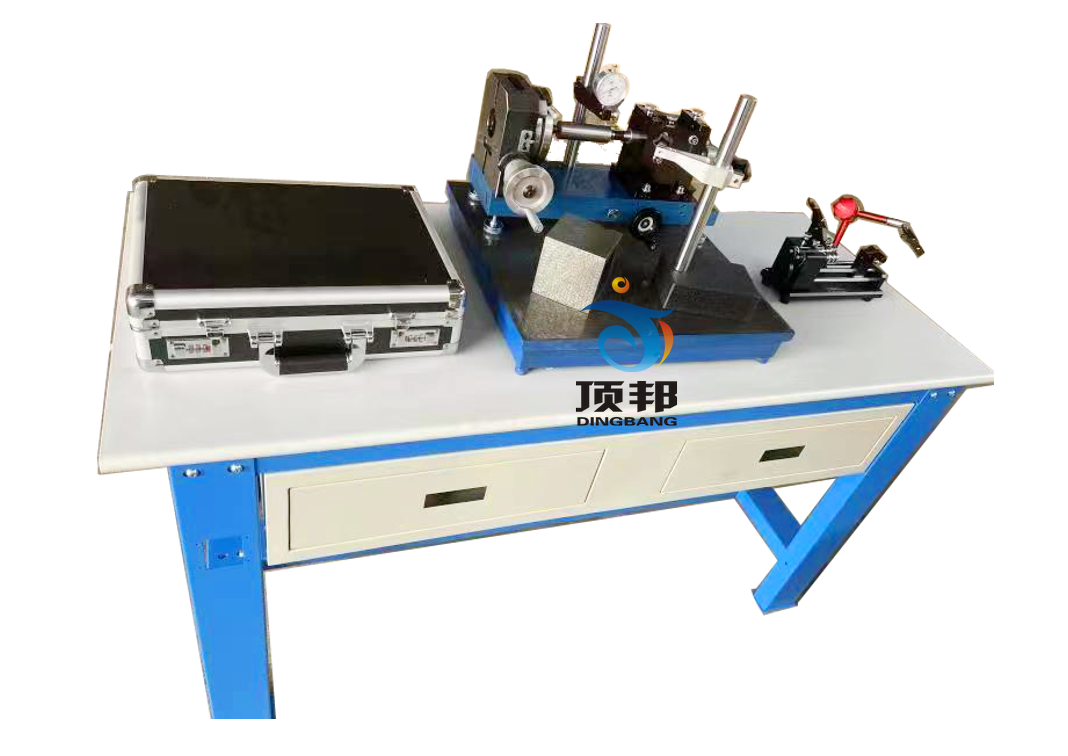

DB-DCS07 零件尺寸测量综合实验装置
零件尺寸测量综合实验装置以设计工程师对精度设计的实际要求为标准，结合实际教学情况和教学对象条件为前提，精心研制了一套理论与实际相结合的教学产品。
零件尺寸测量综合实验装置涵盖了机械制图、公差配合与测量等相关教学内容，适用于全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检测、检验教学。
全日制普通高中：机械基础课程实践
职业中学、高职：机电类专业技能实训
本科院校：机械设计、制造及自动化专业实验教学
企业培训：新员工技能培训与技术人员能力提升
七、优势价值
提升教学质量
通过系统化实训项目，帮助学生掌握尺寸误差检测技能，理解公差配合原理
降低教学成本
�？榛杓浦С侄嘞钅渴笛担跎偕璞钢馗垂褐�
促进产教融合
实训内容贴近工业实际，助力学生无缝对接企业需求
保障实训安全
精密量具与规范操作流程，降低实训风险
八、未来展望
随着智能制造技术的发展，零件尺寸误差测量组合实训装置将向数字化、智能化方向升级，例如：
集成虚拟仿真技术，支持在线实训与考核
搭载物联网�？椋迪稚璞冈冻碳嗫赜牍芾�
结合大数据分析，优化实训流程与内容设计
该装置通过“理论-实践-创新”一体化教学模式，为机械类专业人才培养提供了重要支撑，助力学生掌握核心技能，适应未来工业需求。
