主页 > 产品介绍 > 实验箱 > 电子线路综合实验箱 2025-04-18

[规格型号]：	DB-SD29
[产品名称]：	电子线路综合实验箱
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

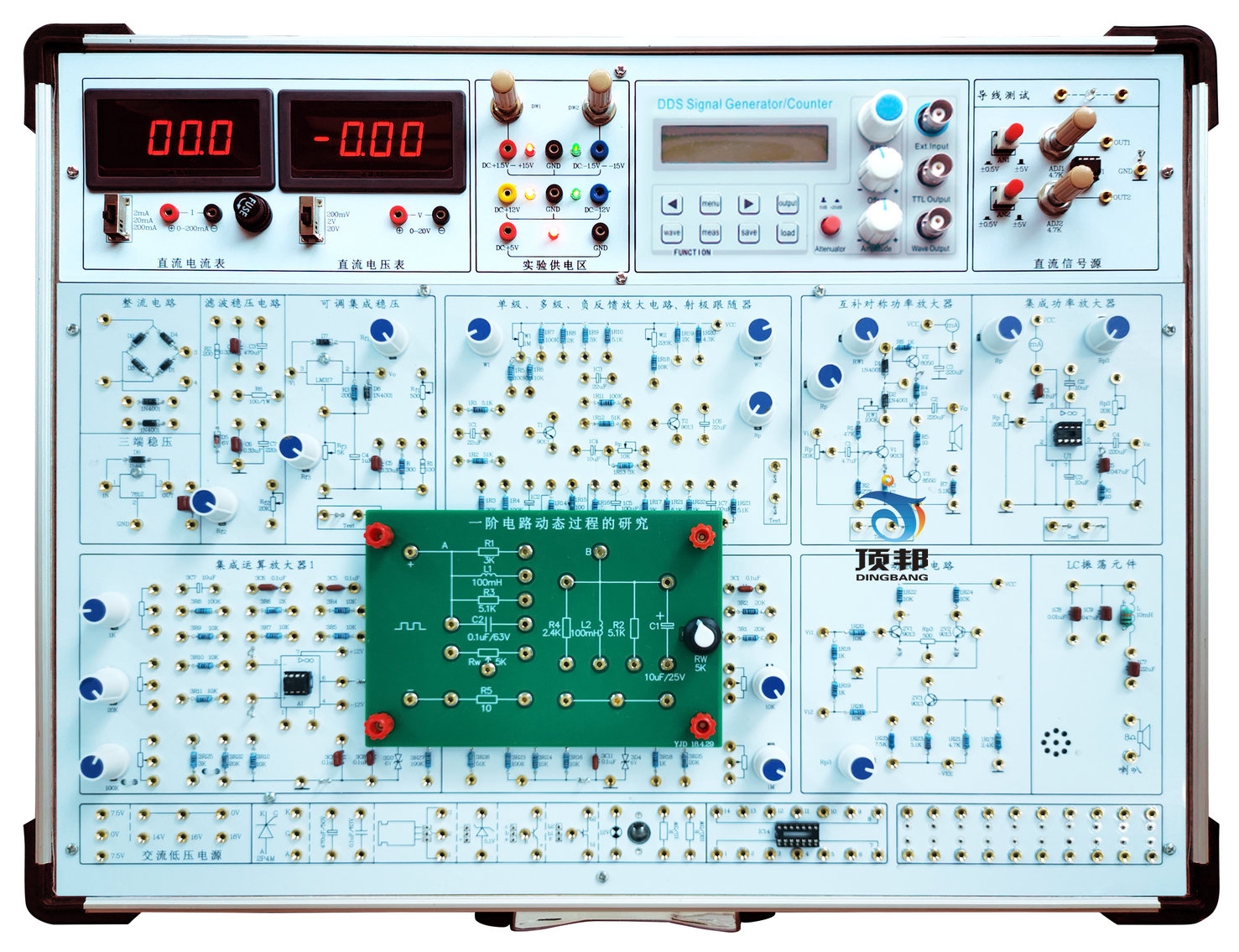

DB-SD29 电子线路综合实验箱

电子线路综合实验箱由铝木合金箱体、高性能线性电源、和实验电路组成。其中实验电路采用功能模块方式，电路原理和元器件符号清晰，实验用元器件可以焊装在线路板的反面，安全可靠，不易损坏，也可以装在线路板的正面，元件直观可见，感性认识强，正面还有实验电路原理图，使学生在实验时对原理一目了然。

一、技术指标
1、工作电源
1）输入：AC220V±10%,50HZ。
2）输出：(1)ACV 0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。
           有短路保护功能。
          (2)DCV ±1.5V～±15V连续可调1组组，有短路�；ぷ远指垂δ堋�
          (3)DCV ±12V/1A稳压电源2组， 5V/1A稳压电源1组，有短路�；ぷ远指垂δ堋�
3）完善的电源�；さ缏罚汗鞅；ぁ⒐贡；�、接反�；�。
2、信号源
1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。
2) DDS函数发生器：
输出波形：正弦波，方波（占空比可调），三角波，锯齿波，四脉方列、八脉方列。
频率范围：0.01Hz ~ 2MHz（频率可精确调节）
频率分辨率:0.01Hz(10mHz)
输出幅值：≥10Vp-p(空载)
输出阻抗：51Ω±10%
方波占空比范围: 1%~99%
TTL 输出: 频率范围0.01Hz ~ 2MHz      幅度>3Vp-p
扫频功能: 支持线性扫描和对数扫描方式；频率设定范围0.01Hz ~ 2MHz；
        频率扫描范围， M1预设频率~M2预设频率；扫描速率 1s~99s/步进。
3）恒流源：0～50mA可调恒流源输出，有开路�；すδ堋�
3、模拟电路实验单元（集成在主板上）
1）单级放大电路、二级放大电路、射极跟随器电路、负反馈放大电路。
2）差动放大电路。
3）LM386集成功率放大电路和互补对称功率放大电路。
4）2组运算放大器电路。
5）半波、全波、桥式整流、滤波电路和并联稳压电路。
4、电路原理实验单元（独立�？榉绞剑�
1）元器件伏安特性的测量
2）电路中电位的研究
3）戴维南定理和诺顿定理
4）叠加定理和互易定理
5) 基尔霍夫定律的验证
6）无源双口网络
7）一阶动态过程研究
8）二阶动态过程研究
10）R.L.C串、并联谐振电路
11）受控源电路
12）回转器和负阻抗变换器电路
13）电压源与电流源的等效变换电路
14）：由2块350孔面包板组成的面包板�？�，并设计有面包板和主板间的连接转换座。
5、分立元件区
1)设计有1个8Ω扬声器、1个单结晶体管BT33、1个可控硅2P4M、1个470uF和0.1uF电容、1个5.1V稳压管、1个三极管接插座、1个集成稳压管接插座、1个10/8W电阻、1个100/8W电阻、1个12V指示灯、1个14芯集成电路插座。
6、测量工具
1）一个0-20V的数字直流电压表，分三档，分别是200mV档、2V档、20V档。
2）一个是200MA数字直流电流表, 分三档，分别是2mA档、20mA档、200mA档。
3）导线通断测试电路1组。
4）数字频率计：测量范围：1HZ-60MHZ ，液晶显示，可对内部/外部信号进行频率测量。
5）计数器：计数范围：0-4294967295，输入幅度：1Vp-p~20Vp-p。
7、配套虚拟仿真实验软件，可仿真所有实验例程。
8、实验板采用2mm厚敷铜板双面板制作工艺制成，防止了实验连接插孔用多了出现松动掉落现象的发生。
9、采用高可靠自锁紧防转叠插座作为实验连接点。
10、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸不小于 480×360×148mm。
    11、实验线路的连接：全部信号引出采用自锁紧式涂金插孔（外径不大于4.3MM)，永不氧化，连接稳定可靠。
二、实验内容
1、模拟电路实验
(一）分立元件电路实验
1）基本单级放大电路
2）两级放大电路
3）负反馈放大电路
4）射级跟随器
5）差动放大电路
6）集成功率放大器
7）互补对称功率放大器
8）单相半波、全波、桥式整流和滤波电路实验
9）集成稳压电路
10）RC正弦波振荡器
11）LC振荡器及选频放大器
12）电流/电压转换电路
13)电压/频率转换电路
14)二极管的正、反相特性
15)晶体三极管的输入、输出特性
（二）集成运算放大电路实验
1)模拟运算电路
①电压跟随器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤双端输入求和放大电路
2)积分与微分电路
①积分电路②微分电路③微积分电路
3)波形发生电路
①方波发生器②占空比可调的矩形波发生器③三角波发生电路④锯齿波发生电路
4)有源滤波器
①低通滤波器②高通滤波器③带阻滤波器
5)电压比较器
①过零比较器②反相滞回比较器③同相滞回比较器
6)波形变换电路
7)运算放大器指标测试
（三）综合实验（需另配元件）：用运放组成万用表，温度检测控制，函数信号发生器。
2、电路原理实验
1）基本电工仪表的使用与测量误差的计算
2）减少仪表测量误差的方法
3) 电阻的串联和并联电路
4) 电阻的混联电路
5) 直流电阻电路故障的检查
6）线性与非线性电路元件伏安特性的测绘
7）电位、电压的测定及电路电位图的绘制
8）基尔霍夫定律验证及故障判断
9）叠加定理验证及故障判断
10）电压源与电流源的等效变换
11）戴维南定理的验证
12）诺顿定理验证
13）双口网络测试
14）互易定理验证
16）一阶动态电路响应的测试
17）二阶动态电路响应的研究
18）R、L、C元件阻抗特性的测试
19）RC串、并联选频网络特性测试
20）R、L、C串联谐振电路的研究
21）双口网络测试实验
22）回转器实验
23）受控源VCCS、VCVS的实验研究
24）通过扩展模块接入区可以任意扩展实验项目
四、电子线路综合实验箱配置

序号	名称	说明	数量
1	电子线路综合实验箱	含机箱、工作电源、常用模拟信号源、实验电路区和分立元件	1套
2	电路原理实验模块	戴维南定理和诺顿定理�？�	1块
		基尔霍夫定律、叠加定理和互易定理�？�	1块
		一阶动态过程的研究模块	1块
		二阶动态过程的研究和R.L.C串、并联谐振电路�？�	1块
		元器件伏安特性的测量、双口网络、电源源电流源等效变换�？�	1块
		受控源电路模块	1块
		回转器和负阻抗变换器电路�？�	1块
3	供电电源线	1.5m	1根
4	2号实验导线	10cm-50cm	30根
5	保险丝	2A	2支
6	实验指导书	模拟电路实验指导书和电路原理实验指导书	2本
7	软件	虚拟仿真软件及例程	1份

附：使用本实验箱需配套仪器仪表：万用表和示波器。
