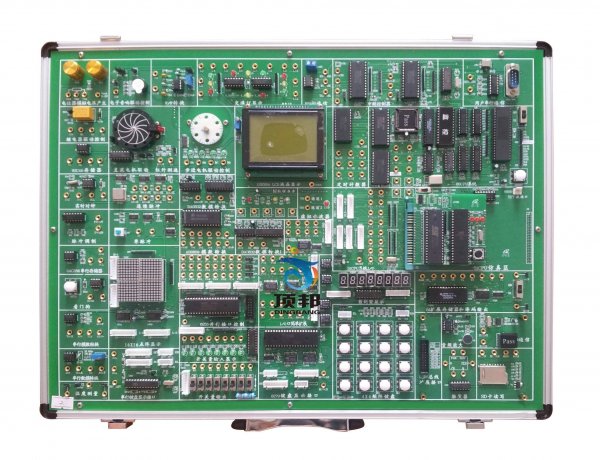

单片机微机一体化实验箱
[规格型号]： DB-5287
[产品名称]： 单片机微机一体化实验箱
[价　　格]： 询价
[产品参数]：
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

一、概述
综合单片机系统和8088微机原理接口系统为一体化设计的实验平台，根据单片机和微机接口实验教学的特点出发，51单片机、微机接口系统部分和基础实验�？椴捎眉梢惶寤杓品绞�，扩展其它CPU系统（目前支持51单片机、MSP430单片机、PIC16单片机、AVR单片机、Cotex M3单片机）和实验模块采用外部扩展方式。该实验系统是目前最实用的一款单片机和微机接口综合实验教学平台，适合各层次学生进行单片机和微机原理和应用方面的实验教学。
单片机微机一体化实验箱
二、详细硬件技术参数
* 标准配置部分
1、单片机系统部分：
1） 标准配置在系统可编程Keil C51单片机仿真系统。系统不能占用MCS51单片机的任何资源。采用USB通信或RS232串行通信兼容设计的通信方式。
2）单片机本身的全部输入和输出端口由排针和自锁紧插孔引出，以便观察时序波形。
3）8路译码输出，留给学生自行设计连接。
4）32K单片机外部扩展RAM。
5）单片机外部扩展总线包括8位数据总线、地址总线、读写信号和时钟等控制线全部由排针和自锁紧插孔引出。
6）具备单片机在线下载、独立运行功能，每套实验箱配备一片此单片机芯片。
7）编程语言：汇编语言和C语言
8）调试软件：windows环境集成调试软件，支持源程序级调试，兼容Keil仿真软件，自带硬件仿真器，可进行8051系列单片机和8086或8088微机在线仿真。
2、微机系统部分：
1）核心CPU8088。
2）用CPLD器件组成整个系统控制逻辑。
3）64K程序存储器存放系统监控程序。
4）32K数据存储器/程序存储器存放用户程序和数据。
5）8253定时/计数器电路。
6）8251串行接口控制器电路，实现数据串行传输。
7）RS232通信/USB通信兼容设计电路。
8）8088CPU的主要功能引脚全部引出测试点，以便观察时序波形。
9)联机调试软件支持WINDOWS9X/2000/XP平台，并提供功能强大的CAI课件，将实验原理、实验目的、原理图、芯片查询、实验源程序等集于一体，便于多媒体教学。
3、集成一体化实验区部分：
1）2个单路8位数字模拟转换接口DAC0832�？�，双缓冲控制信号全部插孔引出。
2）8路8位模拟/数字转换接口ADC0809�？�。
3）可编程并行输入/输出接口8255�？�，每个口都设计有拉高或拉底电阻，可以用8255实现键盘显示控制。
4）8253定时/计数器实验模块
5）8279经典键盘显示接口控制�？�。
6）8259中断控制�？�。
7）另行设计8253定时计数器1个，其内部3个定时计数器全部开放给用户使用，包括GATE引脚。
8）串行8位A/D TLC549模块。
9）串行10位D/A TLC5615�？�。
10）自带T6963C控制器的 128×64 LCD液晶�？椤�
11）看门狗电路MAX708。
12）16×16点阵LED模块。
13）串行实时时钟PCF8563电路。
14）串行存储器93C46应用电路。
15）ZLG7290串行键盘显示控制电路模块。
16）24C256 I2C存储器电路，全部功能脚留插孔引出。
17）简单I/O口扩展：2个8位并行输出电路74LS73，1个8位并行输入电路74LS244。利用它们可以做键盘显示控制实验。
18）数字温度传感器DS18B20和加热单元，可以实现温度闭环控制。
19）CH372 USB通信实验�？椤�
20）RS232通信�？�，RS485通信�？�
21）音乐发生器�？榈缏罚迸溆蟹涿骱屠�。
22）继电器控制�？榈缏�。
23）4相步进电机和驱动电路�？椤�
24）直流电机控制和驱动并有单电源正反向控制电路�？�。
25) V/F转换电路�？�。
26) PWM输出�？�。
27) 红外光电通信模块
28) 8路开关量输入�？椤�
29) 8路开关量输出显示�？�。
30) 4×4键盘矩阵，能实现行扫描法、线反转法、8279、7290四者通用，且行输出能与数码管的位型输出共用，行、列各线串接电阻后用跳线接VCC或GND。
31) 8位七段数码显示器。
32) 正负单脉冲发生器。
33) 1HZ-1MHZ固定脉冲分8路输出。
34) 0-5V模拟电压产生�？�。
35）2个中断接口器8259，可以实现单级和串级中断。
36）SD卡读写电路及SD卡芯片。
37）扩展一个触发器电路74LS74，用于端口译码实验。
38）直流电机有霍尔和红外光电测速电路。
39）麦克风输入电路。
40) 8237 DMA控制�？�。
4、实验电路工作电源：±5V/2A、±12V/0.5A，每路均带有短路�；ず妥远囟瞎δ�，每路带电源指示。
5、�？榧涫笛榈牧樱嚎刂菩藕藕筒糠纸涌谛藕诺囊霾捎米运羰酵拷鸩蹇祝啦谎趸�，美观漂亮，一些总线信号采用排线连接，操作简便，实验导线连接稳定可靠。
6、机箱：铝木合金材料，绿色环保造型美观大方。外形尺寸：480×360×148mm。
7、配套资料：提供实验箱和各扩展模块全套电路原理图，提供详细实验说明书及实验程序。其中MCS51要提供汇编语言和C语言两种实验程序。
8、配套附件：配备足够的实验用各种导线和连接线。
三、其它CPU系统（选配）
1、PIC16 单片机CPU系统
2、Cortex-M3 单片机CPU系统
3、MSP430 单片机CPU系统
4、AVR 单片机CPU系统
5、C8051 单片机CPU系统
四、软件技术指标
1）WINDOWS 下KEIL C51 软件环境，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。
2）在线下载软件：STC_ISP_V479
五、实验项目
第一部分  单片机软件编程基础实验
    1、清零实验
    2、拆字实验
    3、拼字实验
    4、数据传送实验
    5、数据排序实验
    6、无符号双字节快速乘法编程实验
第二部分 单片机硬件应用实验
1、单片机I/O口应用实验
2、单片机定时器、中断实验
3、单片机串行口应用实验_双机通信
4、单片机PWM实验
5、A/D 转换实验
6、D/A转换实验
7、键盘显示控制器8279应用实验
8、步进电机控制实验
9、小直流电机调速实验
10、电子音响实验
11、继电器控制实验
12、数据存贮器扩展实验
13、用1片74LS244和2片74LS273实现键盘显示控制
14、并行I/O接口8255应用
15、“看门狗”复位实验
16、串行A/D转换器TLC549应用
17、串行D/A转换器TLC5615应用
18、单片机双机通信实验_用RS485总线
19、USB接口应用实验
20、16X16 LED点阵显示实验
21、128 X 64 LCD液晶显示接口实验
22、红外光电通信实验
23、数字温度传感器DS18B20的原理与应用实验
24、I²C总线应用实验
25、串行存储器读写实验
26、串行E²PROM的读写实验
27、I²C智能卡读写实验
28、串行键盘显示接口ZLG7290应用实验
29、PCF8563串行实时时钟应用实验
30、PWM输出实验
31、RTOS应用实验。
32、用8255实现键盘显示控制
第五部分 微机系统部分
1、ADC0809A/D转换电路实验
2、DAC0832D/A转换电路实验
3、8255A并行I/O口电路实验
4、8253A定时/计数器电路实验
5、8259A单级中断控制电路实验
6、8259A中断控制电路实验
7、8251A串行通信电路实验
8、直流电机转速测量与控制电路实验
9、脉冲发生器电路实验
10、直流电机控制电路实验
11、步进电机控制电路实验
12、继电器控制电路实验
13、存贮器读写电路实验
14、8237DMA数据传送电路实验
15、脉冲发生器实验
16、软件编程实验
    1）显示程序实验
    2）数据传送实验
    3）数码转换类程序实验
    4）运算类程序实验
    5）分支程序设计实验
    6）循环程序设计实验
    7）子程序设计实验
    8）综合程序设计实验

友情提示：

1、货品验收：阁下收货时请检查单片机微机一体化实验箱的货品外观，核实单片机微机一体化实验箱的数量及配件，拒收处于受损状态的单片机微机一体化实验箱；

2、质保：顶邦将为阁下提供单片机微机一体化实验箱产品说明书内的质保条件和质保期，在质保范围内提供对单片机微机一体化实验箱的免费维修，超出条件承诺时提供对单片机微机一体化实验箱的有偿维修；

3、退换货：阁下单方面原因导致的单片机微机一体化实验箱选型错误或单片机微机一体化实验箱购买数量错误，造成单片机微机一体化实验箱的退换货要求，将不被接受；

4、货期：单片机微机一体化实验箱的发货期为参考值，如您需要了解单片机微机一体化实验箱的精确货期，请与顶邦的销售人员联系；

5、如阁下对单片机微机一体化实验箱有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关单片机微机一体化实验箱的咨询。
