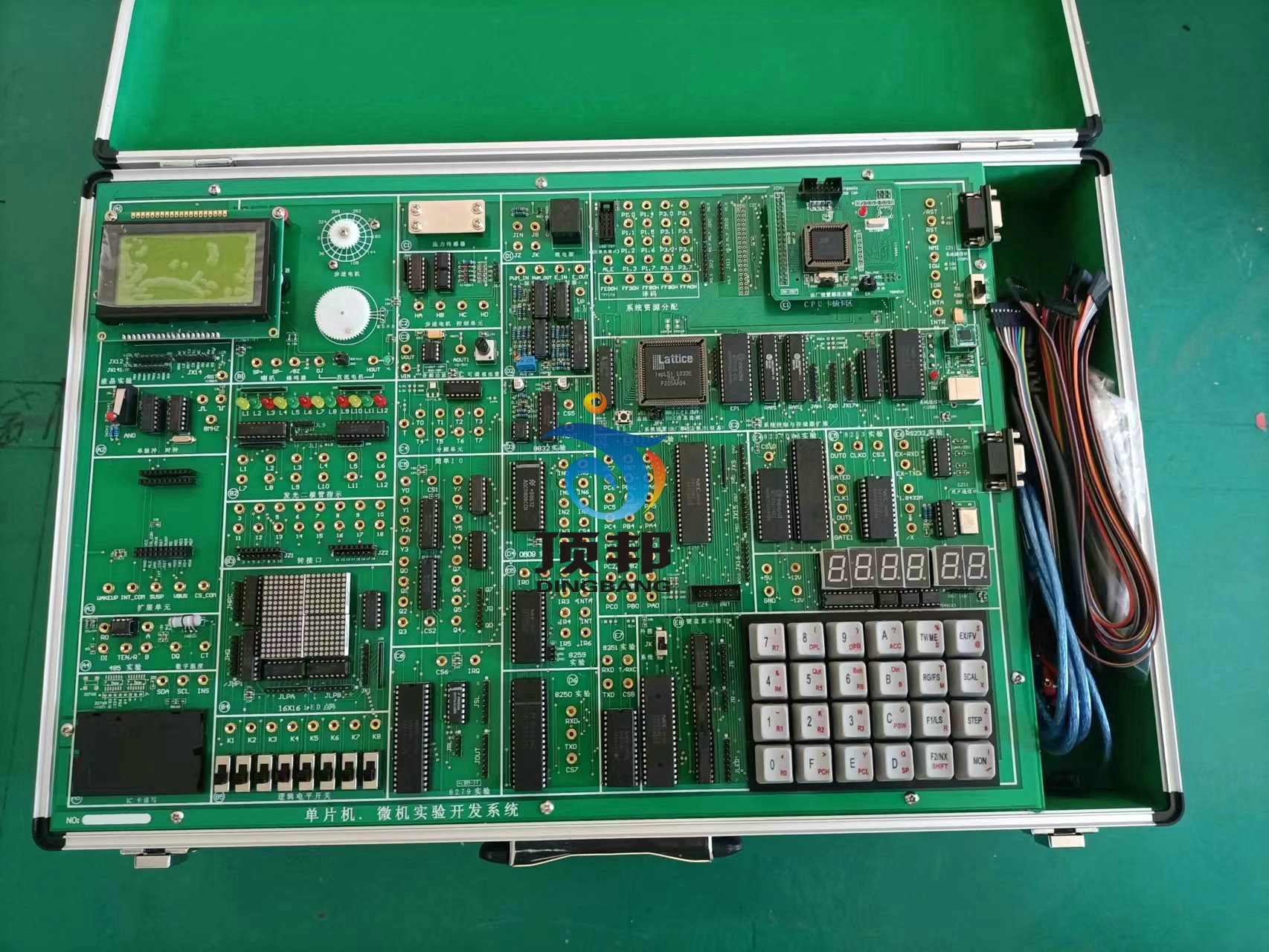

DB-5286K 单片机微机开发实验仪

DB-5286K 单片机微机开发实验仪是《MCS-51单片机原理与接口》、《单片机控制技术》、《十六位微机原理与接口》、《自动化控制》等课程教学的最佳配套实验设备，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。
一、系统组成：
·硬件：
（1）仿真器与单片机微机系统扩展：51CPU卡，8088CPU，64K程序存储器，64K数
据存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），16*16 LED点阵电路，
开关逻辑电平输入/ 输出，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口。
（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485等；
（4）控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等；
·软件：
系统配置Win98/2000/xp等操作平台的Keil C51单片机、微机仿真调试软件，支持汇编、C51、C语言编译、调试；单片机在线下载软件等。
·电源：
系统内置高性能直流稳压电源。`
·机箱：
系统配置轻便铝合金箱子作为实验仪机箱。

二、主要特点
（1）系统自动识别CPU：5286K＋是集51、8088二大系列CPU于一体的二合一实验系统，内置8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用；同时叠插51CPU卡，仿真器外置，构成51单片机实验开发系统，结构紧凑，资源充分共享，CPU类型有1X2开关切换，无需插拔CPU卡！。
（2）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（3）二次开发：主机板留有扩展单元，通过选配我厂提供扩展卡扩展实验功能，或根据接口定义自行扩展。
（4）在线下载：不需编程器，可直接烧录AT89S5X单片机。
（5）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和运
行的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成50多个实验。

三、实验项目
51实验部份
软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
（12）通用打印机实验；☆
（13）微型打印机打印字符、曲线、汉字实验；☆
（14）日历时钟DS12887控制实验；☆
(15) I2C储存卡读写实验；
（16）语音芯片ISD1420控制实验（录音）；☆
（17）语音芯片ISD1420控制实验（放音）；☆
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16 LED点阵显示实验；
（23）128*64 LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）温度压力实验；
88实验部份
软件实验：
（1）二进制多位加法实验
（2）二进制转换为BCD码实验
（3）BCD码转换为二进制码
(4）十进制数的BCD码相减运算
（5）内存清零实验
（6）数码显示实验
（7）求最大数和最小数
（8）数据块传送实验
（9）分支程序设计。
硬件实验：
（1）A/D转换实验
（2）D/A转换实验（一）
（3）D/A转换实验（二）
（4）8255A并行口实验（一）
（5）8255A并行口实验（二）
（6）定时器/计数器实验
（7）8259单级中断控制器实验
（8）串行口发送实验（双机通讯）
（9）串行口接收实验（双机通讯）
（10）小直流电机调速实验；
（11）步进电机控制
（12）继电器控制
（13）存贮器读写实验
（14）电子琴实验
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯
（17）16*16 LED点阵显示实验
（18）128*64 LCD液晶显示实验
（19）8237 DMA传送实验
（20）8250可编程异步通讯接口实验
（21）8279 键盘显示实验
（22）温度控制实验
（23）压力测量实验
扩展卡实验（选配）☆
（1）POD1扩展卡主持以下实验：
·看门狗实验
·红外线�？厥辗⑹笛�
·165并转串
·164串转并
·查询式键盘
（2）POD2扩展卡主持以下实验：
·LM331 V/F、F/V实验
·138译码
（3）POD3扩展卡主持以下实验：
·串行EEPROM 93C46读写实验
·I2C AT24C02读写实验
·TLC549串行A/D转换实验
·TLC5615 10位D/A串行转换实验
·PCF8563 I²C日历时钟实验
（4）POD4扩展卡主持以下实验：
·ISD1420 语音录放（51/88）
（5）POD5扩展卡：（51/88）
·40芯锁紧大孔引出，扩展主板以外接口芯片用。
（6）CAN卡：CAN总线通讯接口实验
（7）以太网卡：以太网TCP/IP协议接口实验
（8）USB2.0卡：USB2.0通讯接口实验
（9）触摸屏�？椋篢FT彩色液晶屏及触摸屏的应用实验

说明：实验项目打“☆”号为选配扩展卡实验。
