[规格型号]：	DB-598PAPCI
[产品名称]：	现代单片机.微机.EDA综合实验开发系统
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

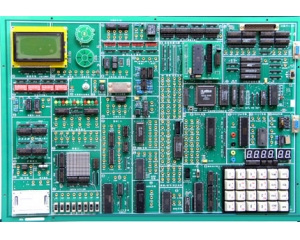

DB-598PAPCI 现代单片机、微机、EDA综合实验开发系统

现代单片机、微机、EDA综合实验开发系统

产品介绍：
一、系统组成：
1、系统配置性能优越的51/96通用仿真器和8088主机;89S52，80C196组成CPU卡；由PCI9054、93C56组成PCI 接口卡，
2、实验电路部分：开放式4×6键盘实验电路；16×16点阵电路；128*64LCD液晶显示电路（含字符式LCD16*2液晶显示接口）；8250、8251、8253、8279、8237、8259、8255、0832、0809、RS232/RS485等常用接口芯片电路；小型直流电机、步进电机、温度、压力传感器电路；电子音响电路；6位LED动态数码显示；IC卡电路；继电器电路；0~5V电位器电路；8MHZ频率源�？�；8位逻辑电平开关电路；12位电平显示电路。
3、配有适应WindowsMe/2000/xp等操作平台的调试软件。
4 可选配逻辑分析仪.
5.选配上本公司的无线下载�？榫湍苁笛槲尴呦略氐魇�,还可进行无线实验,蓝牙实验
二、主要特点
①由8088实验开发系统作为基板，51CPU卡、96CPU卡、PCI 接口卡、C8051F卡，AVR,PIC单片机卡为插卡,免除了数据选择开关，减少了插卡引脚，提高了机器性能，使操作更方便，主机自动识别CPU类型，自动切换不同CPU的三总线连接，使用极其方便。 ②该实验仪基于一种灵活多变开放式的构思，所有电路单元尽可能独立开放，提高实验的自由度，灵活性，各单元模块可组成多种多样功能各异的实验电路，可给学生留下创造性的发展空间，极大地提高了资源利用率，如开放式键盘, 开放式显示器，开放式串口等，为适应多种方式实验提供可能。
③主机板留有扩展卡座，如再选配我厂生产的实验卡，可完成语言控制实验、日历时钟、单片机多路远程通信、CAN总线、以太网接口实验、USB2.0接口等复杂系统的实验和各种应用控制类实验，通过选配EDA扩展卡，实现EDA和单片机两合一，可分别控制实验电路。从而使实验仪的功能得到无限延伸和扩展，让你的选择永不落伍。
④系统支持二种工作方式：
一是联机运行：在与上位软件联机的状态下实现各种调试和行运的操作，
二是脱机运行：系统配有管理监控，在无电脑的情况下，系统可以自动切换到脱机管理状态，用户可轻松调用实验程序的EPROM完成50多个实验。
三、实验项目
（一）扩展51/96、C8051F、AVR,PIC单片机实验系统
1、软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
2、硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
*（12）通用打印机实验； *
（13）微型打印机打印字符、曲线、汉字实验； *
（14）日历时钟DS12887控制实验；
（15）I2C储存卡读写实验； *
（16）语音芯片ISD1420控制实验（录音）； *
（17）语音芯片ISD1420控制实验（放音）；
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16 LED点阵显示实验；
（23）128*64 LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）温度压力实验； *
（29）CAN总线通讯接口实验； *
（30）以太网TCP/IP协议接口实验； *
（31）USB2.0通讯接口实验。
（32）DS18B20单总线温度测量实验 *
（33）红外线�？厥辗⑹笛� *
（34）TLC549串行A/D转换实验 *
（35）TLC5615 10位D/A串行转换实验 *
（36）I2C日历时钟实验 *
（37）看门狗实验
（38）PWM实验
（39）射极跟随器
注：实验项目前打*星号为选配扩展卡实验。
（二）8086十六位微机系统
1、硬件实验：
（1）A/D转换实验；
（2）D/A转换实验（一）；
（3）D/A转换实验（二）；
（4）8255A并行口实验（一）；
（5）8255A并行口实验（二）；
（6）定时器/计数器实验；
（7）8259单级中断控制器实验；
（8）RS232/485串行口发送实验（双机通讯）；
（9）RS232/485串行口接收实验（双机通讯）；
（10）小直流电机调速实验；
（11）步进电机控制；
（12）继电器控制；
（13）存贮器读写实验
（14）电子琴实验；
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯；
（17）16*16 LED点阵显示实验；
（18）128*64 LCD液晶显示实验；
（19）8237 DMA传送实验；
（20）8250可编程异步通讯接口实验；
（21）8279 键盘显示实验；
（22）温度控制实验；
（23）压力测量实验
2、软件实验：
（1）二进制多位加法实验；
（2）二进制转换为BCD码实验；
（3）BCD码转换为二进制码
（4）十进制数的BCD码相减运算；
（5）内存清零实验；
（6）数码显示实验；
（7）求最大数和最小数；
（8）数据块传送实验；
（9）分支程序设计。
（三) PC机32位接口实验系统
1、实模式原理实验
（1）显示程序实验
（2）数据传送程序实验
（3）数码转换程序实验
（4）运算类程序实验
（5）分支程序实验
（6）循环程序实验
（7）子程序实验
（8）综合设计程序实验
2、保护模式原理实验
（1）描述符及描述符表实验
（2）任务内控制转移实验
（3）任务切换实验
（4）中断/异常处理实验
（5）虚拟8086环境实验
（6）实模式与�；つＪ郊淝谢皇笛�
3、32位微机接口技术实验
（1）基本I/O接口设计实验
（2）地址译码电路设计实验
（3）32位存储器扩展实验
（4）8259中断控制器实验
（5）8255并口控制器应用实验
（6）8251串口控制器应用实验
（7）8253定时/计数器应用实验
（8）A/D转换实验
（9）D/A转换实验
（10）电子发声设计实验
（11）键盘扫描及显示设计实验
（12）点阵LED显示设计实验
（13）LCD液晶显示设计实验（须选配LCD单元）
4、微机控制应用实验
（1）直流电机闭环调速实验
（2）温度闭环控制实验
（3）步进电机控制实验
5、Windows下的PCI设备驱动程序及其接口应用设计实验
（1）PCI总线配置操作实验
（2）WDM驱动程序设计实验
（3）I/O操作设计实验
（4）存储器操作设计实验
（5）中断处理设计实验
（6）信号发生器设计实验
（7）温度闭环控制系统设计实验
6、PCI总线扩展应用设计实验（须选配PCI总线应用开发板）
（四）EDA/CPLD/FPGA实验系统 �？槭笛椋�
（1）A/D 0809模数转换器实验；
（2）D/A 0832数模转换器实验；
（3）步进电机控制实验；
（4）16*16 LED点阵显示实验；
（5）电子时钟实验；
（6）数码管静态显示实验；
（7）4*4键盘扩展实验；
（8）128*64 LCD液晶显示实验；
（9）电子音乐演奏实验；
（10）RS232串口发送实验（SEND）；
（11）RS232串口接收实验（RECEIVE）；
（12）单片机总线接口实验；
（13）异步串口通讯（UART）
注：AVR.PIC单片机实验的名称有所不同
产品说明：
DB-598APCI是我公司生产的功能最为强大的单片机、16/32位微机实验仪，可选配逻辑分析仪.提供了几乎所有最实用、新颖的接口实验。该系统采用开放式、模块化结构，实验方式非常灵活，各项性能指标极其优秀。是《MCS-51/196单片机原理与接口》、《单片机控制技术》、《C8051Fxxx高速SOC单片机原理及应用》、《AVR单片机嵌入式系统原理与应用实践》、《16位微机原理与接口》、《自动化控制》及《32位微机原理与接口》、《PIC单片机实用教程》,《EDA》等课程教学的最佳配套实验设备，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。是目前教仪市场不可多得的性价比极高的微处理综合开发实验设备。
