电梯微机控制带曳引机调试检验装置
[规格型号]： DB-46DT
[产品名称]： 电梯微机控制带曳引机调试检验装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
一、概述
电梯微机控制带曳引机调试检验装置是为了配合大中专院校、技校、职业学校、劳动就业培训中心、特种设备检测中心培训电梯操作上岗证、电梯维修保养及物业管理等有关电梯专业和工业自动化专业课程而开发的实验演示教学设备。该型产品总体分为四大部分：透明井道部分、智能型串行通讯电梯专用电气控制系统部分、变频门机部分和曳引机部分。电梯井道各重要机械部件均采用透明有机玻璃,完全仿照真实电梯的结构缩小精制而成。
电梯微机控制带曳引机调试检验装置的电气控制系统采用智能型串行通讯电梯专用控制系统，它包括主控器（主控电脑板）、轿厢控制器、指令控制器、楼层显示控制器进行智能控制和安川变频器(VVVF)调压调速调频驱动。门机部分采用钢架结构，包含门机变频器、光幕、厅门。曳引机部分包含减速箱、抱闸等，运行时门机部分和曳引机部分能和透明井道中的轿厢同步工作，功能及工作原理与实际电梯完全一样。让学员既能看到轿厢在井道中的运行情况又能看到实际厅门、轿门及曳引机的工作状态�？筛菹喙氐缙问柚弥靼寮氨淦灯鞑问暗缣菘炻怠⑹媸矢械牡魇�，最后经过井道自学习后自动储存在主控电脑板内。

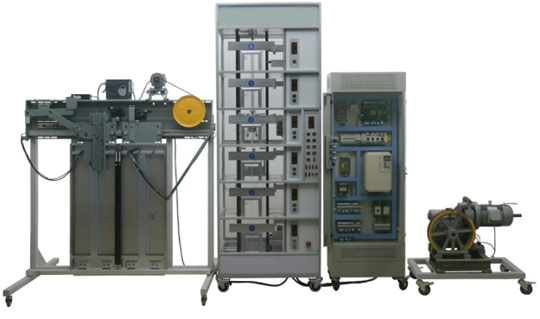

电梯微机控制带曳引机调试检验装置
二、功能介绍
1．检修运行：
当符合运行条件时，按上/下行按钮可使电梯以检修速度点动运行。即持续按下按钮电梯运行，松开按钮即停止运行。同样，检修时，电梯在门区内开关门按钮也为点动开关门。
2．全集选控制：
在自动状态或司机状态，电梯在运行过程中，自动响应上下召唤按钮信号，任何层楼的乘客，都可通过登记上下召唤信号召唤电梯。
3．到站自动开门：
每次平层时，电梯自动开门。
4．保持开门时间的自动控制：
无司机运行时，电梯到站自动开门后，延时若干时间自动关门。如�？扛貌闶蔽拚倩叫藕诺羌茄邮�2.5秒，如有召唤信号延时4秒（缺省值）。此延时可在参数中设置。
5．本层厅外开门：
如本层召唤按钮被按下，轿门自动打开。如按钮按住不放，门保持打开。超过1分钟蜂鸣器将鸣响。
6．开门按钮开门：
电梯停在门区时，可以在轿厢中按开门按钮使电梯已经合上或尚未合上的门重新打开。
7．换站�？浚�
如果电梯在持续开门10秒后，开门限位尚未动作，电梯就会变成关门状态，并在门关闭后，响应下一个召唤和指令。
8．满载直驶：
在自动状态满载时，电梯不响应经过的召唤信号而只响应指令信号。
9．到站钟：
在电梯减速平层过程中会鸣响装在轿顶或轿底的上、下到站钟，以提醒轿内乘客和厅外候梯乘客电梯正在平层。
10．待梯时轿内照明、风扇自动断电：
如电梯无指令和外召登记超过3分钟，轿厢内照明、风扇自动断电。但在接到指令或召唤信号后，又会自动重新上电投入使用。
11．自动返基站：
无司机运行时，如果设定自动返基功能有效，当无指令和召唤时，电梯自动返回基站。
12．井道层楼数据自学习：
在电梯正式运行前，起动系统的井道学习功能，学习井道内各种数据（层高，�；た匚恢�、减速开关位置等等），并*保存这些运行数据。
13．司机操作：
通过操纵箱拨动开关可以选择司机操作，司机运行状态下具有以下功能：自动定向、司机选择定向、无自动关门（需司机按关门按钮点动关门，门未关到位时，松开关门按钮自动开门）、直驶等功能。
14．司机按钮直驶：
在司机状态，如果在电梯起动前按一下直驶按钮，电梯在接下来的一次运行过程中，沿途不响应召唤信号，而直驶有指令登记的层楼。
15．锁梯服务：
自动运行状态下，锁梯开关被置位后，消除所有召唤登记。电梯仍正常运行，只响应轿内指令直至没有指令登记。而后返回基站，自动开门后关闭轿内照明和风扇，点亮开门按钮，在延时10秒后自动关门，而后停止电梯运行。当锁梯开关被复位后电梯重新开始正常运行。
16．消防员操作：
当系统消防模式设定为消防员模式，消防按钮按下时，电梯立即消除所有指令和召唤运行返回消防基站，而后，进入消防员操作模式。在消防员操作模式，没有自动开关门动作，只有通过开关
门按钮，点动操作使开关门动作。这时电梯只响应轿内指令，且到站后消除已登记的所有指令。
17．语音报站功能：
系统在配有有语音报站功能时，电梯在每次平层过程中，语音报站器将报出即将到达的层楼，在每次关门前，报站器会预报电梯接下去运行的方向，等等。
18．门安全触板�；ぃ�
当安全触板动作时，电梯会无条件开门。如安全触板动作不消除则不关门。
19．超载�；ご胧�
当超载开关动作时，电梯不关门，且蜂鸣器鸣响。
20．终端开关越程�；ぃ�
电梯的上下终端都装有终端减速开关，以保证电梯不会越程。
三、控制柜主要技术参数：
1、控制柜外形尺寸：柜体400（长）×243（宽）×1720（高）mm
电阻箱：435（长）×230（宽）×247（高）mm
2、输入电压：AC380±7%50HZ（三相五线制）
3、控制器：NICE3000+
电机控制方式：闭环矢量控制
最高频率：99Hz
调速范围：1：100（开环矢量控制）1：1000（闭环矢量控制）
稳速精度：±0.5％（开环矢量控制）±0.05％（闭环矢量控制）
IP等级：IP20
9、结构形式：4层站
10、层站形式：4层4站4门
11、电气控制柜重量：≤100kg
四、门机参数：
1、门机外形尺寸：1650（长）×1000（宽）×1950（高）mm
2、控制方式：VVVF变频门机
3、开门宽度：800
4：开门方式：中分
5、安装方式：轿顶式
6、电机功率：90W
7、电机转速：960r/min
8、输入电压：AC220V/50Hz
9、电流：0.7A
10、绝缘等级：F级
11、轿门材料：不锈钢板
12、层门材料：不锈钢板
13、重量：≤200kg
五、曳引机参数：
1、同步曳引机外形尺寸：680(长）×440（宽）×251（高）mm
2、速度：1.0/s
3、曳引比：2：1
4、载重：450kg
5、功率：3KW
6、额定电流：7A
7、曳引轮直径：320
8、输入电压：AC380±7%50HZ
9、控制方式：(VVVF)变频器调压调速调频控制
10、抱闸电压：DC110V
11、重量:250kg
六、井道参数;
1、透明井道外形尺寸：900（长）×600（宽）×2400（高）mm
2、曳引机型号：YS-5634W
3、曳引机减速比：1:15
4、电压：3×380V
5、功率：0.18KW
6、转速:1400rpm
7、层站形式：6层6站6门
8、轿顶控制板
9、外呼梯显示板
10、内呼显示板
11、轿内指令板
12、轿顶控制箱模拟器件
