三层三站有机房载客电梯实训装置

[规格型号]：	DB-47DT
[产品名称]：	三层三站有机房载客电梯实训装置
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

DB-47DT 三层三站有机房载客电梯实训装置

一、设备概述：
三层三站有机房载客电梯实训装置是根据最常见的商用升降式电梯结构，采用真实商用电梯部件制成，其结构与实际电梯完全相同，且几乎具备实际电梯的全部功能。事实上可以把它看作是小型化了的电梯。由于其几乎所有部件均是采用商用电梯组件材料，因此便于观察、了解整个电梯结构。同时，电梯运行过程中的每个动作也一目了然，还可以反复实际动手操作。使学生能够更直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果。因而特别适合于教学。电梯硬件结构的组成及功能与实际电梯基本一致，具有自动平层、自动开关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行�；さ裙δ�，以及电梯停用、急停、检修、慢上、慢下、照明和风扇等特殊功能。电梯井道采用全钢结构，周围采用透明钢化玻璃镶嵌。

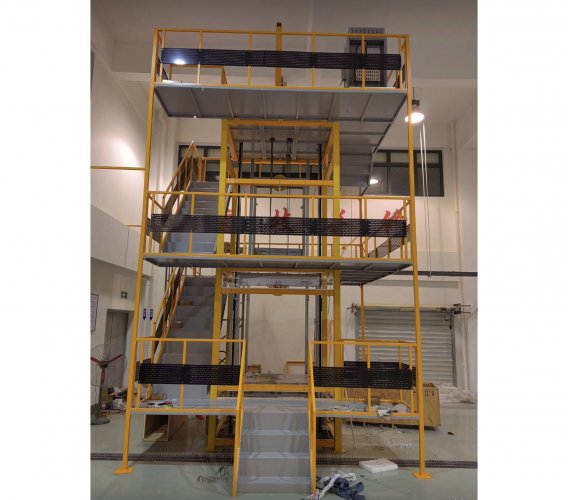

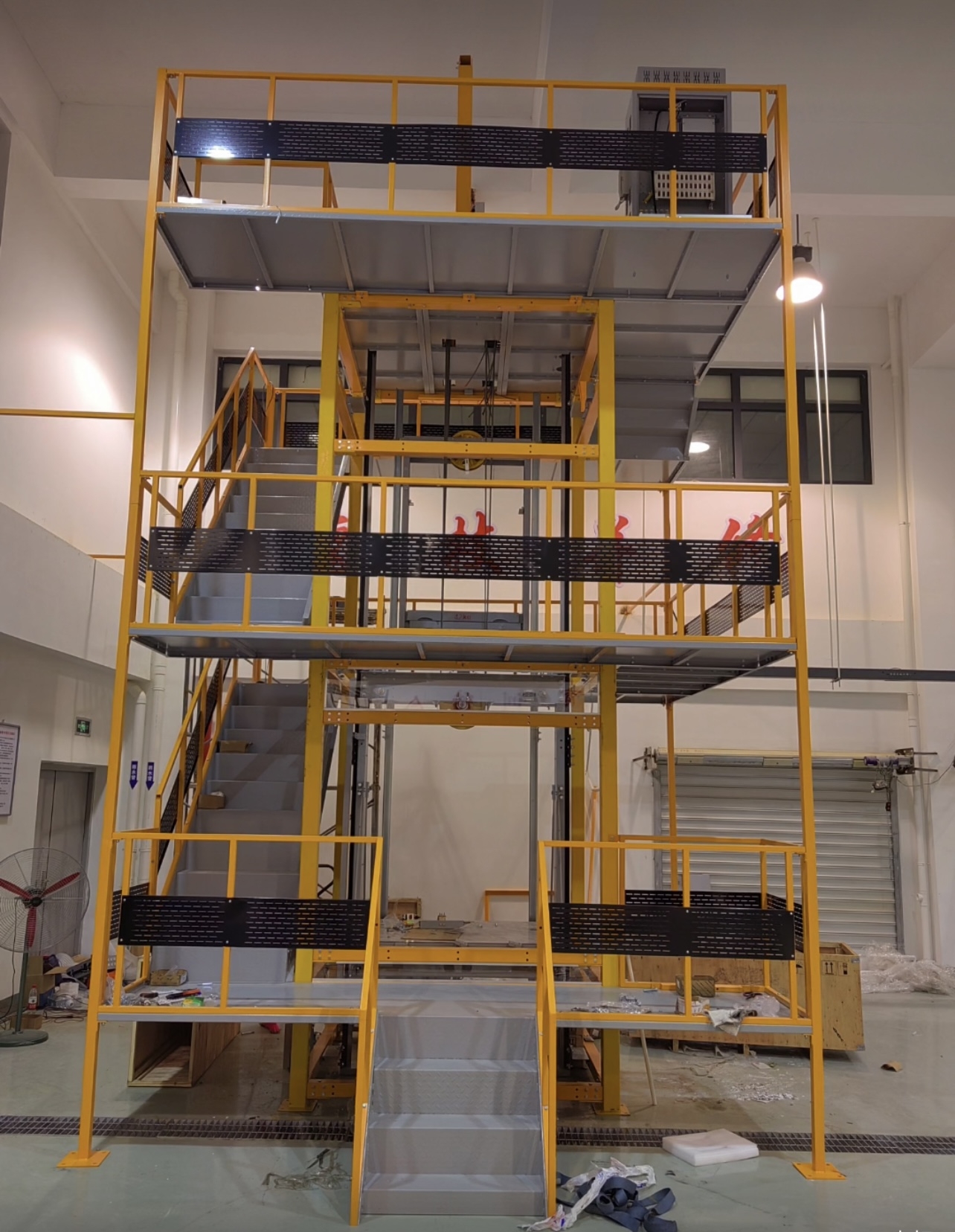

三层三站有机房载客电梯实训装置

参考图片,以实物为准

二、主要配置：
1、电梯主要部件
（1）曳引机：曳引机是电梯的驱动装置，它包括：电动机，钢缆，缆轮，导向轮及反向轮。
（2）驱动电动机：交流电梯为专用的三相异步电机。
（3）制动器：在电梯上通常采用双瓦块常闭式电磁制动器。在电梯停止或电源断电的情况下制动抱闸，以确保电梯不致移动。
（4）减速箱：大多数电梯厂选用蜗轮蜗杆减速箱，也有行星齿轮、斜齿轮减速箱。无齿轮电梯不需减速箱。本教学电梯采用的是蜗轮蜗杆减速箱。
（5）轿厢通过与曳引轮绳槽间的静摩擦力来实现电梯轿厢的升降运动。
（6）导向轮：为保证轿厢端与对重端钢绳各自垂直于轿厢和对重，且保持平行，并保证曳引轮有足够大的包角，故一般常设置导向轮（俗称抗绳轮）。
（7）限速器：当轿厢运行速度达到限定值时，能发出电信号并产生机械动作的安全装置。
（8）控制柜：各种电子元器件和电器元件安装在一个防护用的柜形结构内，按预定程序控制电梯运行的电控设备。
（9）旋转编码器：给轿厢定位的装置。
2、电梯井道里的主要部件
（1）轿厢：轿厢由轿厢架、桥厢体（包括轿厢门、门机系统、导靴、操纵箱、通风系统、照明系统）等组成。轿厢因用途不同，规格尺寸与外形设计也不同。
（2）导轨：导轨通过导轨支架被固定在井道壁上，导轨的位置限定了轿厢和对重的位置。导轨是轿厢上下运行的轨道。
（3）对重装置：对重装置由对重轮、对重架、对重砣、曳引绳、防护遮栏等组成。对重与轿厢相衬托起平衡作用。
（4）缓冲器：当轿厢向下运行时，由于断绳、超载、安全钳限速器不动作、曳引轮和钢丝绳打滑、制动器失效、无制动力矩以及极限开关不起作用等原因，会造成轿厢向底坑掉落，这时，装在轿厢下方底坑中的缓冲器，可以减缓轿厢与底坑间的冲击。
（5）限位开关：该装置可以装在轿厢上，也可以装在电梯井道上端站和下端站附近，当轿厢运行超过端站时，用于切断电源的安全装置。
（6）计数复位感应器：使旋转编码器计数复位的装置。
（7）随行电缆：电梯随行电缆是电梯机房电气器件与轿厢、井道及厅门等处电气器件相连接的导线。
3、轿厢上的主要部件
（1）操纵箱：操纵箱装在轿厢内靠近轿厢门附近（在本教学电梯中，是装在电梯底座上面）。用指令开关或按钮，操纵轿厢运行。
（2）轿内指层灯：轿内指层灯设置于轿厢内（在本教学电梯中，是装在电梯底座上面），用以显示电梯运行位置和运行方向。
（3）自动门机：自动门机装在轿厢顶的前部，以小型直流电动机为动力的自动开、关轿门和厅门的装置。
轿门：轿门设置在轿厢入口的门。
（4）安全钳：安全钳由于限速器作用而引起动作，迫使轿厢或对重装置卡停在导轨上，同时切断控制回路电源的安全装置。
（5）导靴：导靴设置在轿厢架和对重装置上，使轿厢和对重装置沿着导轨运行的装置。照明、风扇等装置。
4、电梯层门口的主要部件
（1）层门：层门设置在层站入口的封闭门。
（2）门锁：层门门锁设置在层门内侧，门关闭后，将层门锁紧。
（3）层楼指示：层楼指示灯设置在层站层门上方或一侧，用以显示轿厢运行层站位置和方向。
（4）召唤盒：召唤盒设置在层站门侧，当乘客按下需要的召唤按钮时，在轿厢内可显示或登记，令电梯运行停靠在召唤层站。
三、技术参数：
1. 工作电源：三相五线 AC380V /220V ±7.5% 50Hz；
2. 工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3. 控制方式:三菱PLC(FX3U)；
4. 最大功耗：≤1.6KW；
5. 提升高度：1800 mm；
6. 电梯运行速度： 0.2m/s；
7. 曳引机额定速度：0.4m/s；
8. 曳引比：2：1；
9. 电梯轿厢上行超速�；ぷ爸茫阂芬贫鳎�
10. 制动器额定功率：99W；
11. 制动器额定电压：DC110V；
12. 上行超速监控装置动作速度范围：1.15～1.65m/s；
13. 开门净尺寸： 800×1000 mm（宽×高）；
14. 开门型式：中分；
15. 门机：永磁同步变频门机；
16. 门机输入电源：单相三线 AC220V 50Hz；
17. 门机电机额定转速：180r/min；
18. 门机电机额定功率：43W；
19. 限速器额定速度：≤0.63m/s；
20. 安全钳动作速度：≤0.63 m/s；
21. 外形尺寸：4500×3900×9500mm（长×宽×高）；
22. 整机重量：≤8吨。
四、实训项目：
1. 曳引电动机变频驱动控制电路检测调节及故障查找实训；
2. 曳引机制动器机械调节及故障查找实训；
3. 门机变频器驱动控制电路检测调节及故障查找实训；
4. 限速器动作调节实训；
5. 限速器动作控制电路检测即故障查找实训；
6. 安全钳调节检测调节实训；
7. 安全钳传动机构调节检测调节实训；
8. 轿厢门传动机构调节、维护、故障查找及排除实训；
9. 轿厢门控制电路故障查找及排除实训；
10. 厅门传动机构调节、维护、故障查找及排除实训；
11. 厅门控制电路故障查找及排除实训；
12. 轿厢导轨检测、调节实训；
13. 对重导轨检测、调节实训；
14. 导靴与导轨的检测、调节实训；
15. 平层装置调节及控制电路故障查找及排除实训；
16. 楼层轿厢召唤箱调节及控制电路故障查找及排除实训；
17. 轿内按钮操纵箱控制电路故障查找及排除实训；
18. 指层灯箱控制电路故障查找及排除实训；
19. 轿顶检修箱控制电路故障查找及排除实训；
20. 上端极限位置�；ぷ爸每刂频缏饭收喜檎壹芭懦笛�；
21. 下端极限位置�；ぷ爸每刂频缏饭收喜檎壹芭懦笛�；
22. 照明控制电路故障查找及排除实训；
23. 电源电路故障查找及排除实训。
五、设备配置与附件

序号	名称	主要技术指标	数量	单位	备注
1	井道及观测平台	5000×3900×9500 （长×宽×高）mm	1	套	详见附件一
2	曳引机	永磁同步曳引机型号：GETMl.5-030；额定转速：36r/min；绕绳比：2：1；额定载重：400kg；	1	套
3	轿厢导轨	型号：T75-3/B	1	套
4	对重导轨	型号：TK5A；	1	套
5	轿厢架	材料：Q235/表面喷漆处理	1	套
6	轿厢	材料：Q235/表面喷漆处理	1	套
7	限速器－涨紧装置	额定速度：≤0.63m/s；	1	套
8	限速器传动钢丝绳	公称直径：∅8mm；结构：8×19S+FC	1	套
9	曳引钢丝绳	公称直径：∅8mm；结构：8×19S+FC	1	套
10	安全钳	额定速度：≤0.63 m/s；	1	套
11	安全钳传动机构	材料：Q235/表面喷漆处理	1	套
12	楼层招呼箱	电压：DC24V；	2	套
13	指层灯箱	电压：DC24V；	2	套
14	轿内操作箱	型号：HK-DT02；	1	套
15	上端极限位�；ぷ爸�	型号：S3-1370；	1	套
16	下段极限位�；ぷ爸�	型号：S3-1370；	1	套
17	平层控制装置	型号：SN-GDC-3-P；电压：DC24V；	2	套
18	主控制柜	型号：HK-DT02；控制系统：FX3U-48MR；	1	套
19	电梯照明装置	电压：AC220V/60W螺口	1	套
20	轿顶绳轮	轮节径：400mm；绳槽数：3；	1	只
21	对重绳轮	轮节径：400mm；绳槽数：3；	1	只
22	机房导向轮	轮节径：400mm；绳槽数：3；	1	只
23	实训工具		1	套	详见配套工具清单
24	随机资料	相关说明书及图纸	1	套
25	光盘	相关资料	1	张
26	配套教材	电梯维修与保养	1	本
26	配套教材	电梯结构与原理	1	本

2、设备的附件

序号	名称	型号/规格	数量	单位	备注
1	安全帽		2	个
2	安全带	双背式安全带	2	套
3	隔离带	警戒线护栏	2	根
4	安全警示牌	维修支架牌	1	个
5	安全警示牌	危险支架牌	1	个
6	挂牌	维修挂牌	1	个
7	水平尺	600mm	1	把
8	线坠	带磁性	1	支
9	钢板尺	300mm	1	件
10	锤子	3磅	1	把
11	活动扳手	250×30	1	把
12	活动扳手	300×36	1	把
13	一字螺丝刀	3寸	1	把
14	一字螺丝刀	3×75	1	把
15	十字螺丝刀	3寸	1	把
16	十字螺丝刀	3×75	1	把
17	万用表	华谊MY60	1	件
18	电笔	得力8001	1	支
19	锉刀	扁锉8寸	1	支
20	锉刀	扁锉6寸	1	支
21	卷尺	3m	1	把
22	记号笔		1	支
23	绝缘胶布		1	卷
24	尖嘴钳	6寸	1	把
25	斜口钳	6寸	1	把
26	内六角扳手	10件套	1	套
27	开口扳手	8～10	1	把
28		10～12	1	把
29		13～16	1	把
30		14～17	1	把
31		18～21	1	把
32		19～22	1	把
33		24～27	1	把
34	梅花扳手	8～10	1	把
35		13～16	1	把
36		14～17	1	把
37		18～21	1	把
38		19～22	1	把
39		24～27	1	把
40	校导尺	JS～302	1	付
41	钳形电流表	MS2026	1	件
42	顶门器		1	件
43	塞尺		1	把
44	工具箱		2	支
45	挂锁		1	只
46	砝码	25kg	2	个
47	砝码	10kg	2	个
