1．熟悉误码测试仪的使用方法
2．熟悉误码测试的电路和方法
3. 分析产生误码的原因及减少误码的方法
二、数字通信原理实验箱实验工作原理
衡量一个数字通信系统的主要性能指标是系统的误码率。?
系统误码测试的一般原理是这样的:在发送端用一个伪随机序列发生器产生一个特定码组作为实验序列，经待测信道传输后，在接收端对此码组进行检查。若在T时间间隔内发送N个码元，在接收端检测出M个错码，则误码率:
Pe = M/N = M/(fs•T) 式中，fs为码元速率。
在实际应用中，测试误码的方法有多种多样。

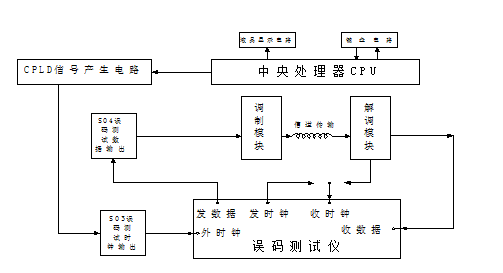

图14-1 误码测试原理框图
误码测试的原理框图如图14-1所示。
测试PSK信道误码率时的信号流程为：
实验平台的薄膜键盘选择误码测试，选择待测试的信道，CPLD�？榻敝有藕潘偷絊03“误码测试时钟输出”接口。
误码仪接线测试说明：
1．误码仪的“发时钟”送到误码仪“收时钟”（在信道几乎没有延时的情况下可以这样接，若延时较大则需将“收时钟”接在信道接收端的时钟提取上）；
2．“外时钟”接实验平台上的S03“误码测试时钟输出”（作为误码仪发端编制数字信号的时钟；也可选择误码仪的内时钟，这当然要依照待测信道可传数字信号的频率范围）；
3．薄膜键盘选择待测信道（FSK、PSK）；
4．误码仪的“发数据”经S04输入实验平台调制解调实验�？椴糠�，然后模块的解调输出引脚接误码仪的“收数据”，送入误码仪。
5．误码仪将接收数据与发送数据比较并计算即可测出误码率。
三、实验内容
通信原理平台FSK、PSK信道的误码率测试。（具体操作方法见我公司的误码仪实验指导书）。
四、实验步骤
1．打开实验箱右测电源开关，电源指示灯亮。
2．实验平台的薄膜键盘选择误码测试，选择待测试的信道，SW03选择相应的信道，CPLD�？榻璧耐馐敝有藕潘偷絊03“误码测试时钟输出”接口。
3. 误码仪的测试数据发接到S04（用外部时钟时，“外时钟”接到S03）
4．调整好待测通信信道�？榈缏�，使其工作状态最佳。
5．按照上述误码仪接线测试说明，接好误码仪。
6. 设置好误码仪参数。
7. 按误码仪测试按钮，误码仪将接收数据与发送数据比较并计算即可测出误码率。
五、实验报告要求
1．叙述误码仪的使用方法。
2．画出测试FSK、PSK信道误码率的方框图，记录误码率的测试值。
