1.熟悉数字通信系统各级信号的波形。
2.理解信号在信道传输过程中的变换原理和方法。
3.了解数字通信系统性能的测试方法。
二、数字通信原理实验箱实验电路工作原理
为了使学生对数字通信系统有一个感性认识，进一步加深对通信系统工作的理解，本实验是在前面实验的基础上，有代表性地选择了HDB3码编译码系统，PCM编译码系统，增量编码调制实验，二相BPSK(DPSK)调制解调系统实验，数字同步技术实验，信号发生器系统实验和中央集中控制器系统实验的基础上，组成一个较完整的通信系统综合实验，也即模拟一个简易数字通信系统。
综合实验一简介
这个实验系统就是由模拟信号源、发送接收滤波器、音频功放、增量调制，PSK调制解调，数字同步技术等实验等�？樽槌�。

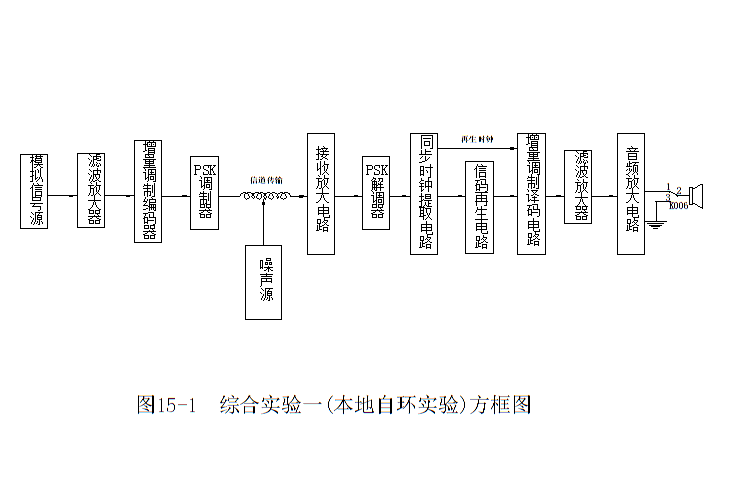

图15-1、15-2是该系统较详细的电路方框图。
综合实验二简介
这个实验系统就是由模拟信号源、发送接收滤波器、音频功放、HDB3码编译码系统，PCM编译码系统等实验模块组成实验。

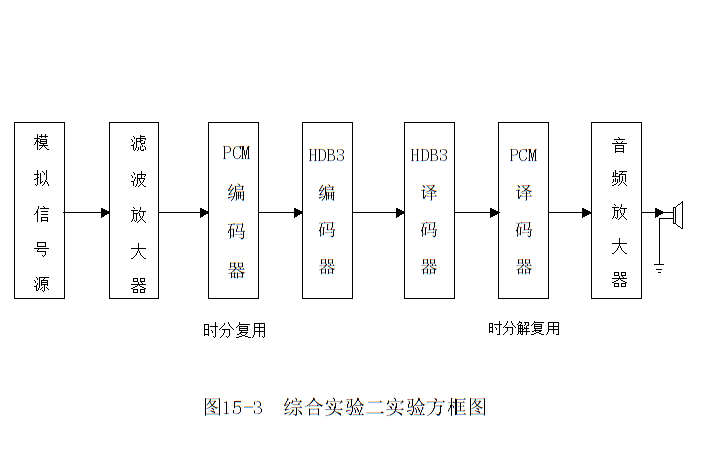

图15-3是该系统较详细的电路方框图。
三．实验步骤
综合实验一：这个实验系统就是由模拟信号源、发送接收滤波器、音频功放、增量调制，PSK调制解调，数字同步技术等实验�？樽槌伞�
实验步骤：
（一）单工调制解调通信系统实验，见图15-1。
1． 打开实验箱右侧电源开关，电源指示灯亮。
2． 检验CVSD编译码系统是否工作正常。
开关K801的1-2相连。输入同步正弦波信号，薄膜键盘选择编译码时钟：02 32KHz。调节电位器W201使TP202、TP803测量点波形稳定为佳。
调节电位器W801使滤波输出TP804波形正常。
系统工作正常。
3． 检验PSK调制解调系统是否工作正常。
开关J301选择CPLD，开关J701选择PSK；
开关K301的1-2、2-3相连，开关K302的2-3相连；
开关SW02的1-2相连，即在本实验箱上PSK自环实验；
薄膜键盘选择：02 32KHz PN；
调节各电位器使电路工作在最佳状态。
4． 开关J301选择CVSD，开关K801的2-3相连，开关SW02的1-2相连。即将CVSD编码器的编码信号送进PSK调制解调系统进行调制、解调，解调信号经过提取时钟，信码再生，再生信号送回CVSD译码器进行译码输出。
5． 薄膜键盘选择综合实验：01 综合实验1。即给系统送入所需的各种信号信令。
6． 选择一个模拟信号，如TP005音乐信号。用连接线接入TP201，即给系统送入需进行通信的语音信号。
7． 用连接线连接TP804和TP006，即将还原的语音信号经喇叭播放出来。
8． 开关K001的1-2相连，接通喇叭，调节电位器W005改变输出功率。
9． 改变输入的模拟信号，重复上述步骤，讲述信号流程和信号间的变化关系。
（二） 实验箱间双工PSK调制解调通信实验

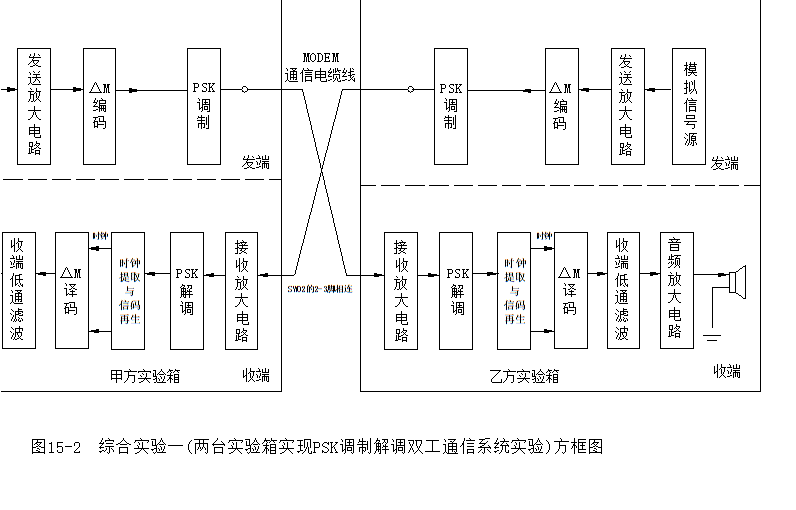

图15-2：实验箱间双工PSK调制解调通信实验方框图
1．步骤同上（1～3），将两台实验箱相关电路调整到最佳。
2. 开关J301选择CVSD，开关K801的2-3相连，开关SW02的2-3相连；用MODEM通信电缆连接两台实验箱。即将CVSD编码器的编码信号送进PSK调制系统进行调制，已调信号通过电缆线传输到另一台实验箱上进行解调，解调信号经过提取时钟，信码再生，再生信号送回CVSD译码器进行译码输出；而本实验箱的PSK解调系统接收上一台实验箱的已调信号进行解调，然后经过信码再生、CVSD译码输出。
3. 薄膜键盘选择综合实验：01 综合实验1。即给系统送入所需的各种信号信令。
4. 选择一个模拟信号，如TP005音乐信号。用连接线接入TP201，即给系统送入需进行通信的语音信号。
5. 用连接线连接TP804和TP006，即将还原的语音信号经喇叭播放出来。
6. 开关K001的1-2相连，接通喇叭，调节电位器W005改变输出功率。
7. 改变输入的模拟信号，重复上述步骤，讲述信号流程和信号间的变化关系。
综合实验二：这个实验系统就是模拟信号源、发送接收滤波器、音频功放、HDB3码编译码系统，PCM编译码系统（两路信号时分复用数据）等实验�？樽槌�。
实验步骤：
1． 打开实验箱右侧电源开关，电源指示灯亮。
2． 检验PCM编译码系统是否工作正常。
开关K501的1-2相连，开关K502的1-2相连；输入模拟信号，薄膜键盘选择正确。逐点测量各点波形检验系统是否工作正常。
3． 检验AMI/HDB3码编译码系统是否工作正常。
开关KA01的1-2相连，薄膜键盘选择正确。逐点测量各点波形检验系统是否工作正常。
4． 开关K501的2-3相连，开关K502的2-3相连，KA01的2-3相连。即将PCM编码器的编码信号（两路信号时分复用数据）送进AMI/HDB3码编译码系统，进行编译后，信号送回PCM译码器进行译码输出。
5． 薄膜键盘选择综合实验：02 综合实验2。即给系统送入所需的各种信号信令。
6． 选择一个模拟信号，如TP005音乐信号。用连接线接入TP501，即给系统送入需通信的语音信号。
7． 用连接线连接TP506和TP006，即将还原的语音信号经喇叭播放出来。此时，请注意PCM（一）和PCM（二）的译码器各自输出的信号，跟前面完成PCM的独立�？槭笛榈慕峁惺裁床煌欠裢瓿闪耸狈指从玫氖萁换还δ�。
8． 开关K001的1-2相连，接通喇叭，调节电位器W005改变输出功率。
9． 改变输入的模拟信号，重复上述步骤，讲述信号流程和信号间的变化关系。注意观察对比PCM发送的编码数字信号与经过HDB3�？楹蠼邮盏氖中蛄�，相位有何变化，为什么会这样呢？
每个实验箱都提供了一个电话接口。注意：实验时请保证将两实验箱的地线相连。
至此，我们把本通信原理实验平台的系统综合实验步骤作一一介绍，对组成一个较为完整的通信传输系统有了一定的了解。
四、注意事项
1.认真领会本次实验的指导思想，仔细分析实验电路的工作过程及原理。在动手之前做到实验系统基本概念清楚。综合实验目的明确。
2.对实验箱中的各部分电路元器件所在位置看准确、清楚，具体步骤见以前的实验。
3.根据实验内容中提到的步骤逐一进行。
4.注意示波器、频率计、信号源的接地线要良好。
5.每做一步都要小心，防止烧坏元器件或印刷电路板。
五、实验报告要求
根据系统方框图，以同步正弦波信号作信号源输入，逐一进行通信系统综合实验。根据实测记录，画出系统框图中的各主要工作点的波形，注意信号波形的相位变化关系。
六、讨论思考题
在数字通信传输系统中，欲提高系统性能，减少传输误码率的途径有哪些?
