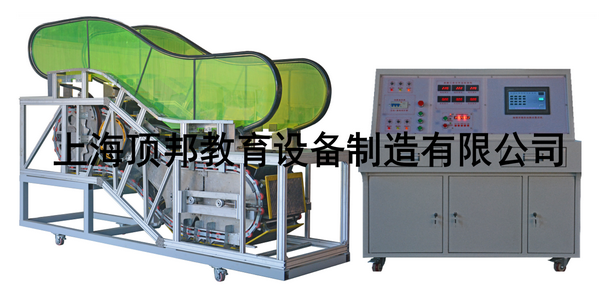

DB-35DT 自动扶梯教学模型实训装置
一、设备概述1.自动扶梯模型实训考核装置，是根据商用自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的自动扶梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置采用铝合金型材骨架、曳引装置、铝合金驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。
2.自动扶梯模型实训考核装置电源管理器：平时作为时钟使用，具有设定密码，实训考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训考核提供一个统一的标准；电气控制采用三菱PLC系统；智能故障考核系统采用10寸真彩触摸屏。扶梯模型配套有电气故障点设置，学生可以通过故障现象在装置上检测、查找故障点，并将其修复。通过在该实训装置上的实训训练，使学生能够真正学习和掌握自动扶梯的安装维修保养技术及技能。
3.整个扶梯模型安装在移动车上可以方便实现移动、旋转，方便教学。
1、输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz；
2、工作环境：环境温度为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、模型尺寸：4350mm（长）×1200mm（宽）×2520mm（高）；
移 动 车：4350mm×1200mm×820mm
控 制 台：1200×750×1210mm（长*宽*高）；
5、提升高度：600mm；
6、运载能力：200KG
7、驱动方式：PLC可编程控制，变频节起动/运行；
8、监控系统：电压、电流工况实时监控；
9、安全保护：具有�；そ拥�、过载、过流、漏电流�；すδ�，安全符合国家标准。
三、实训项目
1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装�；ぷ爸玫淖饔�、安装位置包括：曳引链条断裂�；ぷ爸�、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉�；ぷ爸�、驱动链断链�；ぷ爸谩⒎鍪执洗；ぷ爸谩⒅贫�、机械锁紧装置等。
3、自动扶梯的基本安全操作与使用；
4、梯级的拆装操作；
5、梳齿板的调整；
6、梳齿前沿板的调整；
7、扶手带的张紧的调整；
8、梯级链张紧的调整；
9、驱动链的调整；
10、自动扶梯紧急救援；
11、扶梯安全回路故障查找及排除；
12、扶梯检修电路故障查找及排除；
13、扶梯安全监控电路故障查找及排除；
14、扶梯动力电路故障查找及排除；
四、智能考核系统
智能故障考核系统：采用10寸真彩触摸屏，
五、监控系统
扶梯工况实时监控系统及定时兼报警记录仪
六、曳引装置（驱动）
由交流电机、专用减速器、制动器、手动盘车和传动齿轮等组成。
七、驱动链轮装置
1、传动齿轮采用15mm厚铝合金板材数控精加工而成，精度高重量轻，不生锈，
2、梯级链条采用2mm厚镀锌板制作主，铝制销轴，传动平稳，不起锈。
八、梯级（踏板）链轮张紧装置
采用弹簧式张紧装置，使梯级链条始终保持张紧状态，及时抵消在可控范围内因梯级伸长而造成梯级（踏板）等相关部件的偏离、晃荡、冲撞与噪声。本装置全部采用铝合金板材制作。
九、扶手带驱动装置
由扶手齿轮、扶手摩擦轮、张紧轮、托辊轮、压辊轮、托带链、回转链行扶手导轨组成扶手带动力系统。
十、设备主要配置清单
| 配置 | 拖动方式 | PLC可编程，变频控制 | ||
| 角度 | 30度 | |||
| 提升高度 | 600mm | |||
| 控制系统 | 通过光电感应检测，自动控制 | |||
| 电动机传动方式 | 涡轮蜗杆传动 | |||
| 梯级结构 | 铝合金梯级，黄色梯级边框 | |||
| 电源适应 | 三相交流电源380V±10%,220V±10% | |||
| 梯级宽度 | 600mm | |||
| 装饰 | 扶壁板 | 高度 | 900mm | |
| 材质 | 彩色半透明有机玻璃 | |||
| 厚度 | 8mm | |||
| 扶手带 | 型式 | 窄型扶手带 | ||
| 色彩 | 黑色(可选彩色) | |||
| 结构 | 扶手带为特制防老化制作，内镶嵌钢丝，内表面为耐磨、防水滑动层 | |||
| 内外盖板 | 彩色有机玻璃 | |||
| 梳齿板材质 | 黄色ABS或铝合金 | |||
| 桁架 | 型材 | 欧标铝型材框架结构 | ||
| 外装潢 | 无色透明有机玻璃 | |||
| 前沿盖板 | 材质 | 方格冲压不锈钢 | ||
| 厚度 | 2mm材质冲压而成 | |||
| 安全装置 | 相序�；� | |||
| 电动机短路及过载�；� | ||||
| PTC热电阻保护 | ||||
| 超速�；� | ||||
| 电器防反转装置 | ||||
| 电路接地故障�；� | ||||
| 扶手带入口保护 | ||||
| 扶手带断带�；� | ||||
| 梯级链监控装置 | ||||
| 梯级塌陷�；� | ||||
| 梯级速度监控 | ||||
| 梯级运行监控 | ||||
| 软停车功能 | ||||
| 功能特点 | 主机制动装置 | |||
| 节能装置—变频控制 | ||||
| 梳齿板安全装置 | ||||
| 相位�；ぷ爸� | ||||
| 主电路开关 | ||||
| 主机抱闸监控装置 | ||||
| 停止开关 | ||||
| 缺梯级监控装置 | ||||
| 踏板安全装置 | ||||
| 手动盘车轮 | ||||
| 主机手轮开关 | ||||
| 扶手带防静电装置 | ||||
| 警告标志 | ||||
| 急停按钮 | ||||
