1．通过对模拟信号抽样的实验,加深对抽样定理的理解；
2．通过PAM调制实验，使学生能加深理解脉冲幅度调制的特点；
3．学习PAM调制硬件实现电路，掌握调整测试方法。
二、实验仪器
1．PAM脉冲调幅�？�，位号：H
2．时钟与基带数据发生模块，位号：G
3．20M双踪示波器1台
4．频率计1台
5．小平口螺丝刀1只
6．信号连接线3根
三、实验原理
抽样定理告诉我们：如果对某一带宽有限的时间连续信号（模拟信号）进行抽样，且抽样速率达到一定数值时，那么根据这些抽样值就能准确地还原原信号。这就是说，若要传输模拟信号，不一定要传输模拟信号本身，可以只传输按抽样定理得到的抽样值。
通常，按照基带信号改变脉冲参量（幅度、宽度和位置）的不同，把脉冲调制分为脉幅调制（PAM）、脉宽调制（PDM）和脉位调制（PPM）。虽然这三种信号在时间上都是离散的，但受调参量是连续的，因此也都属于模拟调制。关于PDM和PPM，国外在上世纪70年代研究结果表明其实用性不强，而国内根本就没研究和使用过，所以这里我们就不做介绍。本实验平台仅介绍脉冲幅度调制，因为它是脉冲编码调制的基础。

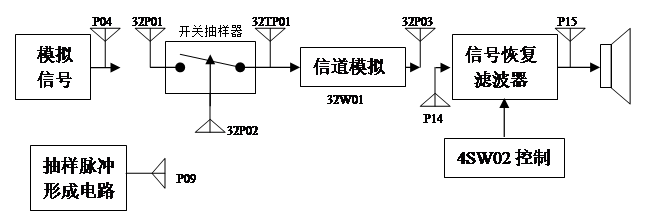

抽样定理实验电路框图，如图1-1所示。
图1-1 抽样的实验过程结构示意图
本实验中需要用到以下5个功能�？�。
1．非同步函数信号或同步正弦波发生器�？椋核峁└髦钟邢薮淼氖奔淞哪Ｄ庑藕�，并经过连线送到“PAM脉冲调幅�？�”，作为脉冲幅度调制器的调制信号。P03/P04测试点可用于调制信号的连接和测量；另外，如果实验室配备了电话单机，也可以使用用户电话�？�，这样验证实验效果更直接、更形象，P05/P07测试点可用于语音信号的连接和测量。
2．抽样脉冲形成电路�？椋核峁┯邢薷叨�，不同宽度和频率的的抽样脉冲序列，并经过连线送到“PAM脉冲调幅�？�”， 作为脉冲幅度调制器的抽样脉冲。P09测试点可用于抽样脉冲的连接和测量。该模块提供的抽样脉冲有同步和非同步两种，同步的抽样脉冲是频率为8KHz，占空比为50%或近似50%的矩形脉冲；非同步的抽样脉冲由555定时器产生，其频率通过W05连续可调。
3．PAM脉冲调幅�？椋核捎媚Ｄ饪谻D4066实现脉冲幅度调制。抽样脉冲序列为高电平时，模拟开关导通，有调制信号输出；抽样脉冲序列为低电平，模拟开关断开，无信号输出。因此，本�？槭迪值氖亲匀怀檠�。在32TP01测试点可以测量到已调信号波形。
调制信号和抽样脉冲都需要外接连线输入。已调信号经过PAM模拟信道（模拟实际信道的惰性）的传输，从32P03铆孔输出，它可能会产生波形失真。 PAM模拟信道电路示意图如图1-2所示，32W01（R1）电位器可改变模拟信道的传输特性，当R1C1=R2C2时，PAM已调信号理论上无失真。
4．接收滤波器与功放�？椋航邮章瞬ㄆ魇鞘值屯瞬ㄆ�，它的作用是恢复原调制信号。数字低通滤波器的截止频率受工作时钟控制，它由4SW02的置位确定。铆孔P14是接收滤波器与功放的输入端，实验时需用外接导线将32P03与P14连接。
5．时钟与基带数据发生模块：它提供系统工作时钟和接收数字低通滤波器工作时钟。接收数字低通滤波器截止频率的设置由该�？橹形⑿土挪Χ�4SW02置位确定。

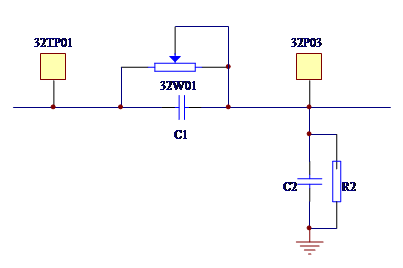

图1-2 PAM信道仿真电路示意图
最后强调说明：实际应用的抽样脉冲和信号恢复与理想情况有一定区别。理想抽样的抽样脉冲应该是冲击脉冲序列，在实际应用中，这是不可能实现的。因此一般是用高度有限、宽度较窄的窄脉冲代替，本实验中提供的抽样脉冲，是频率为8KHz，占空比为50%或近似50%的矩形脉冲或由555定时器产生的频率连续可调的脉冲。另外，实际应用中使信号恢复的滤波器不可能是理想的。当滤波器特性不是理想低通时，抽样频率不能就等于被抽样信号频率的2倍，否则会使信号失真�？悸堑绞导事瞬ㄆ鞯奶匦�，抽样频率要求选得较高。
由于PAM通信系统的抗干扰能力差，目前很少实用。它已被性能良好的脉冲编码调制（PCM）所取代。
四、可调元件及测量点的作用
32P01：模拟信号输入连接铆孔。
32P02：抽样脉冲信号输入连接铆孔。
32TP01：输出的抽样后信号测试点。
32P03：经仿真信道传输后信号的输出连接铆孔。
32W01：仿真信道的特性调节电位器。
五、实验内容及步骤
1．插入有关实验�？椋�
在关闭系统电源的条件下，将“时钟与基带数据发生模块”、“PAM脉冲幅度调制�？�”，插到底板“G、H”号的位置插座上（具体位置可见底板右下角的“实验�？槲恢梅植急�”）。注意�？椴逋酚氲装宀遄姆来艨谝恢�，�？槲缓庞氲装逦缓诺囊恢�。
2．信号线连接：
用专用铆孔导线将P04、32P01；P05、32P02；32P03、P14连接（注意连接铆孔的箭头指向，将输出铆孔连接输入铆孔）。
3．加电：
打开系统电源开关，底板的电源指示灯正常显示。若电源指示灯显示不正常，请立即关闭电源，查找异常原因。
4．输入模拟信号观察：
模拟信号发生器产生的模拟信号送入抽样�？榈�32P01点，用示波器在32P01处观察，调节同步正弦波电位器W04，使该点正弦信号幅度约2V（峰一峰值）。
5．取样脉冲观察：
示波器接在32P02上，连接P05，示波器显示8K同步的抽样脉冲；连接P24，示波器显示非同步的抽样脉冲，其频率通过W05连续可调。
6．取样信号观察：
示波器接在32TP01上，可观察PAM取样信号，示波器接在32P03上，调节“PAM脉冲幅度调制”上的32W01可改变PAM信号传输信道的特性，PAM取样信号波形会发生改变。
7．取样恢复信号观察：
PAM解调用的低通滤波器电路（接收端滤波放大�？�，信号从P14输入）共设有二组参数，其截止频率分别为3KHZ、6KHZ。根据被抽样的信号频率，由于模拟信号接的是2KHZ的同步正弦波，所以选择滤波器截止频率为3KHZ。
根据下面建议自己设计实验步骤，进行取样恢复信号观察实验。
(1) 在一定频率的模拟信号（一般2KHZ）下，设置低通滤波器3KHZ截止频率。调节不同的抽样时钟，用示波器观测各点波形，验证抽样定理，并做详细记录、绘图。注意，PAM传输模块的32TP01、32P03测试点波形调节近似，即不失真为准。
(2) 在一定频率的抽样时钟（一般8KHZ）fs下，调节模拟信号源的频率f（一般小于4KHZ），即保持抽样时钟与模拟信号间的fs>2f频率关系，设置低通滤波器3KHZ截止频率。用示波器观测各点波形，验证PAM通信系统的性能，并做详细记录、绘图。
8．关机拆线：
实验结束，关闭电源，拆除信号连线，并按要求放置好实验�？椤�
注：非同步函数信号在抽样时的波形在示波器上不容易形成稳定的波形，需耐心地调节；若要观测稳定的波形可使用同步正弦波信号和同步抽样脉冲。
六、实验报告要求
1.写出实验目的和内容。
2.简述抽样定理及PAM实验原理，并画出实验框图。
3.写出自行设计的实验步骤，记录实验时各种测试条件，所测各点的波形、频率、电压等各项测试数据并验证抽样定理。
4.说明抽样后信号经过PAM模拟信道传输及接收数字低通滤波器后，波形将会出现哪些失真。
5.写出实验体会。
