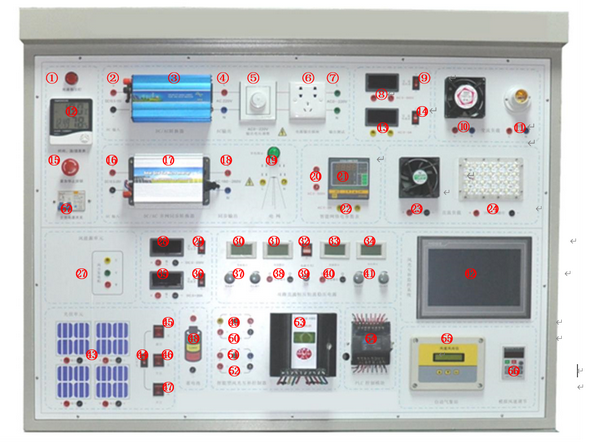

2、面板序列号排列说明

DB-F500B 风光互补发电测量教学系统
编号	名称	功能描述	编号	名称	功能描述
1	电源指示灯	交流电源接通后，指示灯点亮	30	电流指示	直流稳压电源工作时显示第一路输出电流
2	离网输入端口	实验时离网逆变器由此接口向外供电	31	电压指示	直流稳压电源工作时显示第一路输出电压
3	离网逆变器	将直流12V升压转换成正弦波交流220V	32	电源开关2	打开开关直流稳压电源工作
4	离网输出端口	离网逆变工作时此处输出220V交流电	33	电流指示	直流稳压电源工作时显示第二路输出电流
5	输出功率调节	将离网输出转换成0-300W可调功率输出	34	电压指示	直流稳压电源工作时显示第二路输出电压
6	输出插座	外接用电器从此处引电输出	35	直流电流表	与相应端口连接后测量0-20A电流参数
7	输出端口	功能同“输出插座”	36	电流表开关	打开开关，直流电流表通电工作
8	交流电压表	与相应端口连接后测量AC0-500V电压参数	37	V/I调节旋钮	直流稳压电源第一路电压、电流调节旋钮
9	电压表开关	打开开关，交流电压表通电工作	38	输出端口1	直流稳压电源第一路输出端口
10	交流感性负载	交流220V/12W轴流风扇	39	保险座	直流稳压电源保险管座
11	交流阻性负载	交流220V/5W LED灯负载	40	输出端口2	直流稳压电源第二路输出端口
12	多功能仪表	显示时间、温/湿度、闹钟，当天最高最低温湿度等信息	41	V/I调节旋钮	直流稳压电源第二路电压、电流调节旋钮
13	交流电流表	与相应端口连接后测量AC0-5A电流参数	42	触摸屏	风光互补系统综合显示窗口，工作时显示风力、光伏、风资源、交流电参数等信息
14	电流表开关	打开开关，交流电流表通电工作	43	光伏单元	太阳能发电�？槭涑龆丝�
15	急停开关	遇到紧急情况时，按下该开关，电源断开	44	追日开关	备用（空）
16	并网输入端口	实验时并网逆变器由此接口输出	45	晨日开关	打开开关，模拟晨日灯工作
17	并网逆变器	将直流12V升压转换成220V同步交流电	46	午日开关	打开开关，模拟午日灯工作
18	并网输出端口	并网逆变工作时由此处输出并网电能	47	夕日开关	打开开关，模拟夕日灯工作
19	电网端口	与并网电源连接后，并网电能由此送入电网	48	蓄电池端口	蓄电池由此向外输出或通过此接口充电
20	网络仪表电压输入端口	智能网络电参数仪表电压信号输入端	49	控制器接口	风光互补控制器“风力发电机”输入接口
21	网络仪表主机	智能网络电参数仪表主机，显示电压、电流、功率、有功、无功且带通讯功能	50	控制器接口	风光互补控制器“太阳能电池”输入接口
22	网络仪表电流输入端口	智能网络电参数仪表电流信号输入端	51	控制器接口	风光互补控制器“负载”输出接口
23	直流感性负载	输入范围10-16V电压的直流轴流风扇	52	控制器接口	风光互补控制器“蓄电池”输入接口
24	直流LED负载	采用14*1W串联2组并联接法的LED负载	53	风光互补控制器	智能型风力、光伏发电控制器，对蓄电池充电、放电智能管理
27	风能单元	风力发电机输出端口	54	PLC主机	海为（HW-S16ZA220R/T）PLC主机
28	直流电压表	与相应电压端口连接后测量0-200V电压参数	55	自动气象站	系统运行时测量风速、风向及相关曲线
29	电压表开关	打开开关，直流电压表通电工作	56	变频器�？�	驱动模拟风洞产生0-13M/s风能，完成风力发电相关实验

DB-F500B 风光互补并网发电与机电实训系统

能源是国民经济发展和人民生活必须的重要物质基础。在过去的200多年里，建立在煤炭、石油、天然气等化石燃料基础上的能源体系极大的推动了人类社会的发展。但是人类在使用化石燃料的同时，也带来了严重的环境污染和生态系统破坏。近年来，世界各国逐渐认识到能源对人类的重要性，更认识到常规能源利用过程中对环境和生态系统的破坏。各国纷纷开始根据国情，治理和缓解已经恶化的环境，并把可再生、无污染的新能源的开发利用作为可持续发展的重要内容。风光互补发电系统是利用风能和太阳能资源的互补性，具有较高性价比的一种新型能源发电系统，具有很好的应用前景。

风光互补并网发电与机电实训系统

风光互补并网发电与机电实训系统由太阳能光伏电板、双轴跟踪控制�？�、蓄电池�？椤⑻裟芸刂破髂？椤⑻裟苣姹淦髂？�、模拟风洞发电�？�、开关控制�？�、环境监测�？�、上位机监控�？�，仪表显示部分,（各功能转换接口模块）等组成；各控制系统集成于风能发电、光伏发电为一体的教学实训台；各系统通过连接电缆进行连接，形成一套可完成风力及光伏发电、同步并网、离网电源的实验及教学演示。帮助学生理解太阳能并网、离网及风力发电系统的原理，从而起到学习工程实际应用技能的作用。
各部件接口采用安全插口式设计，各�？橥ü笛橄呃铝樱笛榉奖�、操作灵活。

应用范围：主要面向职高、大学、研究生、企业技工以风力发电和太阳能离网、并网发电为主课题的研究和培训。
一、主要技术规格参数：
1、系统规格
 系统最大电压：DC12V，AC220V
 系统最大电流：10A
 系统最大功率：600W
2、太阳能电池板
太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。
 电池板：单晶硅/多晶硅
 最大输出功率：4*10W
 开路电压：21.24V（并联），4*21.24V（串联）
短路电流：4*0.75A（并联），0.57A（串联）
3、风力发电机
 额定功率：400(W)
 额定电压：12/24(V)
 额定电流：33.3/16.7（A）
 风轮直径：1.65(m)
 启动风速：1.5(m/s)
 额定风速：9.6(m/s)
 安全风速：35(m/s)
 工作形式：永磁同步发电机
 风叶旋转方向：顺时针
 风叶数量：3（片）
 风叶材料：玻璃增强聚丙烯材料
 电机材料：铝合金
4、模拟风洞�？�
 风量：32073 mз/h
 风压：388Pa
 转速：1440 r/min
 功率：5.5kW
可调风速：0～13级连续可调
5、风光互补控制器：
 工作电压：12/24V
 充电功率Pmax ：1000W
 光伏功率Pmax ：350W
 风机功率Pmax ：550W
 充电方式：PWM脉宽调制
 充电最大电流 35A
 过放保护电压 11V
 过放恢复电压 12.6V
 输出�；さ缪� 16V
 卸载开始电压（出厂值）15.5V
 卸载开始电流（出厂值） 15A
 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压�；�、夜间防反充电�；�、输出短路�；�、电池接反�；�、欠压和过压防震荡�；�、均衡充电、温度补偿、光控开关功能；
 负载为100W以下的12V/24V直流负载，控制单元一通道为�？涑觯硪煌ǖ牢嗬喽ㄊ笔涑觯ü饪乜�、光控关，定时开、定时关，）。
 使用32们高速单片机，实现智能控制，自动识别12/24V系统。采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
 多种保护功能，包括蓄电池反接、蓄电池过、欠压�；ぁ⑻裟艿绯刈榧搪繁；ぃ哂凶远值氖涑龉鞅；すδ埽涑龆搪繁；すδ�。
 具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
 具有直流输出或1Hz频闪输出2种输出选择，频闪输出特别适用于LED交通警示灯等。在频闪输出模式，负载可以使用感性负载。浮充电温度补偿功能。使用数字LED显示及设置，采用一键式操作完成所有设置。
 大屏幕LCD显示，太阳能电池、蓄电池、负载电流、电压等电参数。
5、并网逆变器
 输出电压：AC 180-260V
 工作电压：10.8 - 28V，
 额定输出功率≥400W
 输出波形：正弦波(失真度≤3﹪)
 输出频率：47-55Hz，
 LED方式显示工作状态，
并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
6、离网逆变器
 直流输入电压：9～16VDC 电压可选
 额定蔬出功率：300W/功率根据客户要求订制
 输出电压：110/220VAC
 输出波形：纯正弦波
 输出频率：50Hz
 工作效率：85%
 功率因数：>0.88
 波形失真率≤5%
 工作环境：温度-20℃～50℃
 相对湿度：﹤90﹪（25℃）
 �；すδ埽杭苑唇�、短路、过热、过载�；�
具有输出短路、过温、过载、欠压�；ぜ氨；ぞ哂凶远指垂δ�，采用风机冷却方式，输入输出完全隔离设计，能快速并行启动电容、电感负载，三色指示灯显示，输入电压,输出电压，负载水准和故障情形，负载控制风扇冷却，过压/欠压/短路/过载/超温�；�
7、西门子S7-200 PLC
S7-200 PLC是模拟式中小型PLC，电源、CPU和其他模块都是独立的，可以通过U形总线把电源（PS）、CPU和其他模块紧密固定在西门子S7-200的标准轨道上。每个模块都有一个总线连接器，后者插在各�？榈谋澈�。电源�？樽苁前沧霸诨艿淖钭蟊撸珻PU�？榻艨康缭茨？�。CPU的右边是可以选择的IM接口�？�，如果只用主架导轨而没有使用扩展支架可以不选择IM接口模块。
S7编程软件组态主架导轨硬件时，电源，CPU和IM分别放在导轨的1号槽、2号槽和3号槽上。一条导轨共有11个槽号：1号槽至11号槽，其中4号槽至11号槽可以随意放置除电源、CPU和IM以外的其他�？�。如：DI（数字量输入）、DO（数字量输出）、AI（模拟量输入）、AO（模拟量输出）、FM（功能�？椋┖虲P（通信�？椋┑�
8、监控系统（工业触摸屏）
 尺寸(英寸) 10.2
 液晶屏：TFT液晶显示，LED背光
 显示颜色：真彩，65535色
 分辨率：800×480
 液晶屏亮度：200cd/㎡
 触摸屏：电阻式
 供电电源：24VDC
 额定功率：5W
 CPU主板：ARM CPU，400MHz
 内存：64M
 存储设备：128M FLASH
 组态软件：MCGS嵌入式组态软件（运行版）
环境条件　
 工作温度：0℃~45℃
 工作湿度：5%~90%
 储存温度：-10℃~60℃
 振动频率：10-57Hz 57-150Hz
 振动加速度：0.075mm 9.8 m/s2
 振动扫频速率：Oct/min ≤1
产品规格
 结构：工业塑料结构
 颜色：工业灰
 面板尺寸：226.5mm×163mm
 机柜开孔：215mm×152mm
外部接口：　
 串口：1×RS232、1×RS485
 USB ：1主1从
9、其它
 系统实验时的备用电源（2路0-30V/2A直流可调稳压电源）；
 有市电互补切换
 LED恒流驱动
 提供并网、离网逆变器实套件
 设置电压�？椋繁Ｊ笛楣痰陌踩�；
 可变电阻，电阻值调整范围为0～999kΩ
 DC/DC：5个DC/DC电源模块
 支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件or LabView)
10、电表规格：
 电流表：× 2个，DC20A，显示模式︰0.5”LCD液晶显示
 电压表：× 2个，DC50V，显示模式︰0.5”LCD液晶显示
 电流表：× 2个，AC5A，显示模式︰0.5”LCD液晶显示
 电压表：× 2个，AC220V，显示模式︰0.5”LCD液晶显示
 温度表：× 1个，0～99.9℃
 多功能网络电参数表：×1个，AC220V，显示模式︰0.5”LCD液晶显示，包含RS485，RS232通讯功能，
11、负载：
直流负载
 风扇：×1个，额定电压：12V，工作电流：0.25A，功率：3W
 交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W
 LED灯：1组
交流负载
 节能灯：×1个，额定电压：220V，工作电流：0.15 A
 马达：×1个，额定电压：220V，工作电流：0.2
12、电池：
 太阳能专用阀控式密封胶体蓄电池，额定电压：12V，额定容量(18-20Ah),充电方法（恒压）；
 具有如下特点：自放电率低，使用寿命长，深放电能力强，充电效率高，工作温度范围宽。
13、系统外形尺寸；长1200×宽780×高1800（㎜）附滚轮方便推动至户外教学。
二、实训内容
1、太阳光电实习教学�？槭笛槟谌荩�
实验一太阳能电池发电原理实验
实验1-1 太阳能光电板能量转换实验
实验1-2 环境对光电转换影响实验
实验二太阳能电池光电系统直接负载实验
实验三光电控制型太阳能系统发电实验
实验3-1 光电型控制单元工作原理实验
实验3-2 光电型控制单元充放电�；な笛�
实验四交通警示灯�？樯杓剖笛�
实验五太阳能系统负载实验
实验六综合实验
实验七太阳能电池基本特性测试实验
实验八外部扩充DC转AC外接电器实验
实验九单晶太阳能电池I-V特性曲线实验
实验十离网逆变器设计实验
实验十一离网逆变器工作特性实验
实验十二离网逆变器带载及�；な笛�
实验十三并网逆变器设计实验
实验十四并网实验
实验十五追日原理与追日过程实验
2、风力电实习教学�？槭笛槟谌荩�
实验一、风力发电基础理论原理性实验
实验二、风力发电系统设计实验
实验三、风力发电控制技术实验
实验四、风力发电相关测量技术实验
实验五、风力发电基础理论与应用技术仿真实验
实验六、发电机转速与输出电压关系实验
实验七、发电机转速与输出电流关系实验
实验八、发电机转速与输出频率关系实验
实验九、风速即转速与与出功率关系实验
3、PLC实训内容
实验一 STEP 7软件安装及注意事项
实验二 SIMATIC管理器
实验三 SIMATIC Manager自定义
实验四 PG/PC接口设置
实验五用PLC控制三相交流异步电动机起/停
实验六 PLC系统的硬件组态及程序编制
实验七基本逻辑指令的应用
实验八定时器、计数器的应用
实验九技能训练，人行横道控制
实验十模拟量的控制
实验十一顺序控制系统控制方法的设计
实验十二步与步的动作
实验十三 PLC通信
4、触摸屏实训内容
实验一组态软件应用及界面设计
实验二上传、下载文件
实验三曲线图、柱状图、圆形图、动态图
实验四数字输入和文数字显示
实验五历史资料显示
实验六系统控制读写
实验七控制系统中触摸屏的画面
实验八状态图
实验九控制系统中PLC的程序
