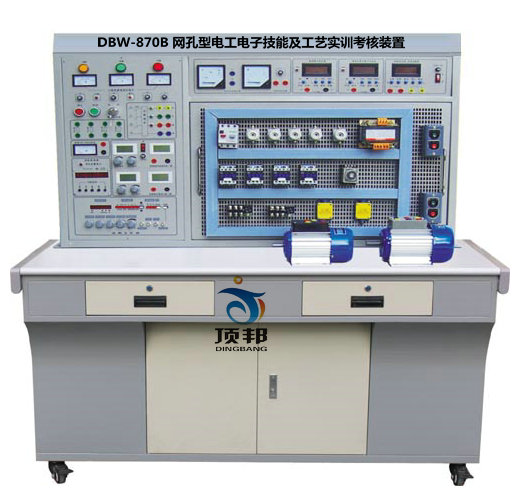

中高级电工技能实训考核装置
一、产品特点：
为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置采用网孔板结构，训练与鉴定接近工业现场，外形美观，结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强，装置设置多重科学安全�；ご胧�，确保设备和使用者人身安全，非常适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能，也可进行电工等级考核和技能鉴定，可达到劳动和社会保险职业技能鉴定中级以上水平。一个实训室参考标准配备1台教师台，用户可根据学生人数酌情增减学生台。整个实训室豪华、气魄，标准化和安全程度高。该装置是各类学校实验实训室现代化的重要标志产品。
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：200Kg
三、实训屏构成与性能：
1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2、电源及参数：
2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。
2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。
2.3、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-1500mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出有0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。
3、安全�；ぃ荷栌械缪剐吐┑绫；て骱偷缌餍吐┑绫；て�，并有单片机自动全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。
★4、智能功率、功率因数表
1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。
3)负载类型：L、R、C。
4)测量精度：±0.5%+2。
5)抽样率：5次/秒
6)工作温度范围：-20℃～+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程�；ぁ⒍搪繁；さ裙δ堋Ｓ布糠终逍郧�，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★5、功率输出函数发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
正弦波输出幅度 ≥10V
输出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
频率范围 0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度 电位器调节，正弦波输出具有20db,40db衰减
方波占空比 可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围 100MHz，自动换档
6、指针式测量电表：交流450V 1只，交流5A 3只，精度1.0级。
7、整流二极管：提供四只IN5408二极管，用于整流或能耗制动。
8、大功率电阻：三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于异步电动机的能耗制动。
9、单、三相插座：为外部仪器提供工作电源。
四、自动控制部分
1、变频器1台：配置三菱FR-D720S 0.4KW变频器，带有RS485通讯接口及BOP操作面板。
2、PLC可编程控制器主机1台：提供三菱FX3U-48mR型主机及SC-09编程电缆。
3、PLC模拟控制对象：包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训，指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用。
4、电机导轨及光码盘测速系统：
含光码盘测速系统（配有光电编码器）一套，导轨1幅。
5、工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图，并进行实训动态跟踪教学。
6、PLC仿真实训软件一套
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）PLC编程训练、PLC程序编写测试等功能
（3）实现PLC运行模拟，对错误程序进行检查
7、单片机实训装置
A、适用专业
适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。
B、系统简述
单片机实验箱是将MCGS工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。平台主要用于学习51/52系列单片机基础应用技术和综合应用技术，包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口，可使用户快速掌握单片机原理及其实用接口技术，充分了解和掌握当今单片机领域流行的各种外设器件应用。同时学习MCGS工业组态软件的编程和控制技术（总线控制和位控制），把学生培养成为优秀的应用型人才，以适应不断创新的社会需求。
C、系统硬件组成
1. 计算机（自备）。
2. 单片机与MCGS组态综合实验系统。
3. 基于KEIL C51 单片机仿真器，USB/RS232兼容通信方式。
D、详细技术指标
* 以下技术指标里的全部硬件集成在一个平台上，稳定性好，可靠性高，维护方便。
1.基础接口电路
1）多路定时计数器8253A。
2）可编程并行输入/输出接口8255。
3）可编程键盘显示接口8279。
4）可编程串行通信接口16C550。
5）单片机系统简单I/O口扩展电路74LS273/74LS244。
6）看门狗电路MAX813。
2. 人机接口电路
1）8位LED发光管输出显示。
2）8位开关量输出模块。
3）8个LED数码管显示�？椤�
4）4×4矩阵键盘电路。
5）16×16点阵LED�？�，由4个8*8点阵和驱动电路组成。
6）12864 LCD图形、中文、字符显示模块。
*7）设计有2.4寸TFT 液晶显示器，带触模屏。
8）两路带消抖±单脉冲产生电路。
9）1HZ-1MHZ分8路输出固定脉冲发生。
10）微型打印机接口电路。
3. 外设执行部件
1）5V继电器控制、音乐发生器电路。
2）步进电机20BY及直流电机驱动与控制。
3）扬声器驱动电路。
4）蜂鸣器驱动电路。
5）光电测速�？榈缏�。
4. 通信接口电路
*1）USB1.1(CH375)通信模块 ,支持HOST /SLAVE模式。
*2）IRM5000红外无线通信模块
*3）CAN-Bus通信�？�，由SJA1000和TJA1050T专用芯片组成。
*4）TCP/IP通信�？�，含太网芯片RT8019和32K静态存储器。
5） RS232/RS485接口应用和电平转换电路。
*6）I2C串行实时日历/时钟PCF8563。
*7）I2C串行键盘显示控制器Zlg7290。
5.存储器电路
1）32K静态RAM 62256
2）串行存储器93C64读写电路
3）I2C串行存储器24C02应用电路。
4）IC卡读写（24C01)�？榈缏�。
*5）SST512K FALSH存储器电路。
*6）SD卡读写电路。
6.数据转换
1）单路8位数字模拟转换接口DAC0832。
2）8路8位模拟/数字转换接口ADC0809。
3）串行8位A/D 转换电路TLC549及其相关电路
4）串行10位D/A 转换电路TLC5615及其相关电路
*5）ISD1730PY语音录放�？�、纸盆式电动扬声器及驻极体话筒。
6）数字温度传感器DS18B20，用于环境温度检测。
7.单片机仿真器
配备USB接口的KEIL C51单片机仿真器，完全仿真P0-P3口，不占有片内资源。同时自带在线下载式单片机STC89C51，RS232或JTAG下载接口。
8.总线扩展接口
主板上留有外部总线扩展接口，可以扩展各种新型接口电路。
9.虚拟示波器（选配）
1）真正的高速双通道存储虚拟示波器，可切换为单通道提高采样率。
2）带有实时X-Y示波器：自动同步显示功能。
3）存储功能：存储/栽入/分析历史波型。
4）输入模拟电压信号幅值由软件调整，勿需硬件开关切换。
5）带有幅频/相频特性专用虚拟示波器�？梢员４娌ㄐ臀募�，图片文件，方便插入在教学课件中。
10.工作电源
+5V/2.5A；+12V/1 A；-12V/1A；-5V/1A。+5V主电源带过压、欠压、过流和电路�；�
功能并可自动回复。
11.综合传感器�？椋ㄑ∨洌�
7种传感器集成在一个主板上，含光敏、热敏、气敏、温湿度、超声测距、热释红外检测、电流传感器等7种传感器。
E、系统软件
1、WINDOWS 下KEIL C51 软件环境，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。
2、在线下载软件：STC_ISP_V479
*3、MGCS工业组态软件
4、近50个单片机应用设计例程
*5、MGCS工业组态软件与单片机接口例程
*6、配备本机使用视频教程
四、实训操作桌：铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。
五、构成与配备
1、学生实训操作桌1张，一桌二座，桌面配备一块胶皮板�；ぷ烂妫捞逑虏颗浔冈⒋婀�，放置实训考核元器件，使用、保管方便，桌体中部左右设有两个抽屉，放置常用工具等。
2、学生实训台：共1台，每张学生实训考核操作桌上配置1台。
六、参考实训考核项目：
（一）电工部分
电工基础训练
1．低压验电笔的使用
2．灭火器的操作方法（教师演示）
3．口对口人工呼吸法和胸外心脏压挤法急救的掌握
4．常用工具的使用与识别
5．常用导线的连接和绝缘的恢复
6．电烙铁的拆装与焊接技能训练
7．电工识图训练
8．电工布线工艺
照明等单相电路的接线与调试
9．日光灯电路的安装接线
10．单相电度表直接接线电路安装
11．单相电度表经电流互感器的接线电路安装
12．配电板安装
13．室内配线
14．室内照明电路安装
电工仪表选用
15．万用表转换开关的使用和读数
16．交流电压的测量
17．直流电压、直流电流的测量
18．电流表、电压表的安装
19．电阻的测量
20．兆欧表、钳形电流表接地电阻测定仪的使用
21．单相功率、功率因数的测量
22．三相四线有功电度表的安装接线
23．三相四线有功电度表经电流互感器的安装与接线
低压电器及电动机的拆装维修
24．常用开关继电器拆装
25．交流接触器的拆卸与组装
26．常用启动器的结构观察与检测
29．三相鼠笼式电动机的拆装与测试
30．三相鼠笼式异步电动机运行巡视
31．三相鼠笼式异步电动机的定期检修
32．三相鼠笼式电动机故障分析
33．定子绕组局部故障的排除
34．单相电容式电动机绕组的拆装
35．单相电容式电动机故障与排除
36．手动正转控制线路的安装与检修训练
动力及控制电路的安装、调试与维修
37．接触器点动正转控制
38．具有自锁的正转控制
39．具有过载�；さ恼刂�
40．接触器联锁的正反转控制
41．按钮联锁的正反转控制线路
42．按钮、接触器复合联锁的控制线路
43．按触器控制Y-△降压控制
44．X62-W型铣床主轴与进给电机的联锁控制
45．时间继电器控制Y-△降压起动控制
46．C620-1型车床控制线路的模拟安装
（二）模拟电子技术实验
1．常用电子仪器的使用
2．晶体二极管的特性与检测
3．晶体三极管的输入、输出特性
4．晶体管共射极单管放大器
5．射极耦合触发器
6．RC耦合两级放大器
7．负反馈对放大器性能的影响
8．场效应管放大器
9．差动放大电路
10．运算放大器指标测试
11．集成运算放大器的基本应用（多种模拟运算电路）
12．RC正弦波振荡器------集成运算放大器非线性应用一
13．方波发生器------集成运算放大器非线性应用二
14．三角波和方波发生器----集成运算放大器非线性应用三
15．LC正弦波振荡器
16．变压器耦合推换功率放大器
17．OTL功率放大 18．集成功率放大器。
19．电压---频率转换电路。
20．单相半波、全波、桥式整流电路。
21．串联型晶体管直流稳压电源（设计性实验）
22．集成直流稳压电源。
23．单结晶管特性。
24．单结晶体管触发电路。
25．晶闸管间单测试。
26．晶闸管可控整流电路（综合性实验）
27．函数信号发生器的组装与调试（综合性实验）
28．万用表的设计与调试（综合性实验）
29．电子门铃电路------趣味性应用实验一
30．电子报警电路------趣味性应用实验二
31．光控简易灯自动开关电路------趣味性应用实验三
32．电子催眠器------趣味性应用实验四
33．温控电路------趣味性应用实验五
……自由设计
（三）PLC综合实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程、下载等）
2.PLC模拟控制（包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态）：1）三层电梯、2）自动售货机、3）机械手、4）自动门、5）天塔之光、6）全自动洗衣机、7）自动成型机、8）红绿灯、9）装配流水线、10）四路抢答器、11）物料分拣、12）多级传输带等模拟控制实训，指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用。
3.PLC电机实训：
1).PLC仿真实训
2). PLC控制的三相异步电动机正反转控制
3). PLC控制的三相异步电动机Y/△启动控制
4). PLC控制的三相异步电动机降压启动控制
5). PLC控制的三相异步电动机能耗制动控制
6). PLC控制的三相异步电动机自锁运行控制
（四）基于PLC变频器的电机拖动与控制实训
1.变频器功能参数设置与操作
2.变频器报警与�；すδ�
3.多段速度选择变频调速
4.外部端子点动控制
5.控制电机运行时间操作 6.瞬间停电变频器参数设定
7.控制电机正反转运行控制
8.外部电压变频调速
9.三相异步电动机的变频开环调速
（五）PLC、变频器的电机拖动与控制实训
1.基于PLC通讯方式的多段速选择变频调速
2.基于PLC通讯方式的变频器开环调速
3.基于PLC通讯方式的变频器闭环调速
（六）触摸屏
1、指示灯启�？刂�
2、数码管模拟控制
3、流水灯模拟控制
4、抢答器模拟控制
5、电机顺启逆停模拟控制
6、变频器多段速控制
（七）单片机
1、单片机I/O口应用实验_ P3.3口输入 P1口输出
2、单片机I/O口应用实验_工业顺序控制
3、并行I/O接口8255应用（交通灯和打印机控制实验）
4、简单I/O口扩展
5、A/D 转换实验
6、D/A转换实验
7、键盘显示控制器8279应用实验
8、步进电机控制实验
9、小直流电机调速实验
10、电子音响实验
11、继电器控制实验
12、数据存贮器扩展实验
13、8031单片机串行口应用实验_双机通信
14、8031串行口应用实验_与PC机通信
15、串行接口16C550应用实验
16、串行A/D转换器TLC549应用
17、串行D/A转换器TLC5615应用
18、单片机双机通信实验_用RS485总线
19、USB接口应用实验
20、16X16 LED点阵显示实验
21、128 X 64 LCD液晶显示接口实验
22、数字温度传感器18B20实验
23、看门狗电路MAX708
24、I2C总线应用实验
（1）串行E2PROM的读写实验
（2）I2C智能卡读写实验
（3）串行键盘显示接口ZLG7290应用实验
（4）PCF8563串行实时时钟应用实验
25、定时计数器8253A应用实验
26、网络接口应用实验
27、CAN总线通信应用实验
28、ISD1730语音录放实验
29、红外接口通信实验
30、大容量NOR Flash与单片机的接口设计
31、TFT彩色液晶屏及触摸屏的应用
32、Small RTOS(51) 1.12.1v 使用
33、直流电机、步进电机闭环控制实验
34、液晶显示虚拟示波器实验
35、工业组态软件编程实验
36、MCGS工业组态软件在单片机控制中的应用实验
1）步进电机控制实验_总线控制
2）直流电机控制实验_总线控制
3）工业顺序控制实验_位控制
4）数据采集实验_总线控制
5）数据采集实验_总线控制
6）数字电压表实验
7）液体混合控制实验
8）交通灯控制实验
37、工业组态软件和微控制器的接口编程实验
......无限扩展
38、各种传感器实验，含光敏、热敏、气敏、温湿度、超声测距、热释红外检测、电流传感器等7种。
