DBLY-87 防烟排烟系统实训装置

一、系统概述：
防烟排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

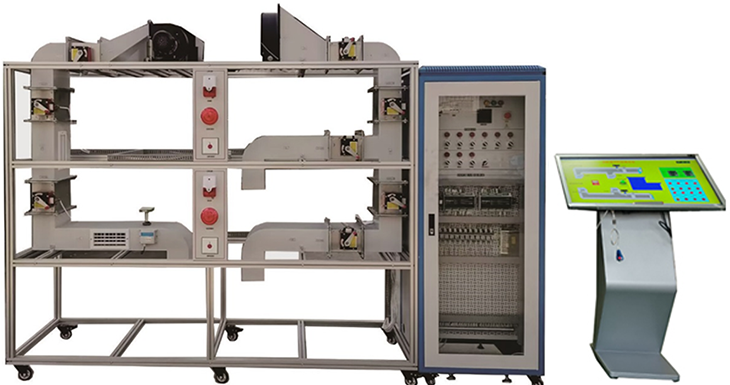

(参考图)

二、技术参数
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
3、装置容量：＜3.8kVA
4、通风系统台：外形尺寸：2000mm×1000mm×1500mm
控制柜尺寸：600mm×700mm×1600mm
5、安全�；ぃ壕哂新┑缪埂⒙┑缌鞅；ぷ爸�，安全符合国家标准
6、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
7、教学一体机：32寸内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线

三、系统特点
整机系统由三部分组成：
1）、风系统整体放置在一个2000mm×1000mm×800mm平台上，可移动，平台上风系统由不燃材料制作，系统中设置有阀门，风机，子系统，出风口等。
2）.控制系统：系统各种模拟信号组成，可模拟一定情况下的在火灾发生时的控制方式。
3）、教学一体机：教学同步动画控制，软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系

1、风系统的完整性、：与实际中的通风系统、控制功能、保护功能、显示功能完全一致。
2、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。
3、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
4。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
5、设有电流型漏电�；ぷ爸�，对地漏电电流超过一定值，即跳闸切断电源；并有热�；て骷�，对压缩机进行过热、过载�；さ裙δ堋�
6、DDC数字量控制模块2个，16路AI输入，6路DO输入，8路DO输出
7、触摸式一体教学平台,内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线
*8、教学同步动画控制：软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系
*9、显示仪表：仪表将显示处理来自模拟电位器和上位机的控制模拟值。如阀门的开度，对比关系。

四、系统配置
1、系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
2、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
3、加压送风机采用多翼式离心风机，
4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，
5，70度排烟防火防由控制执行器、不燃材制作而成。
6、排烟风机采用轴流风机，能在280度条件下作不小于30Min
7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
8、排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态�；鹪质毙枰叛淌笔侄虻缍蚩�

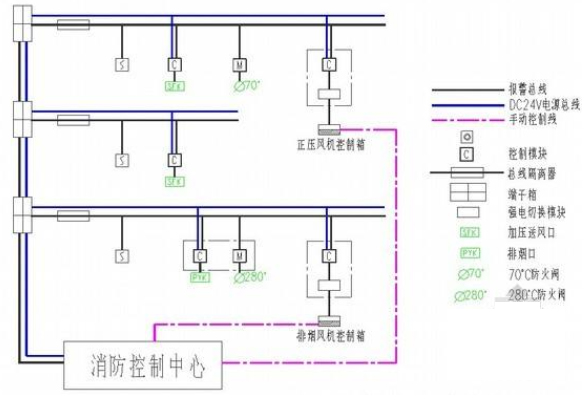

9、系统原理
防烟排烟系统实训装置系统原理

五、操作实训：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程
六、配置表

序号	设备名称	数量	备注
1	CO2传感器	1个	4-20MA
2	湿度传感器	1个	4-20MA
3	铝型材框架	1个	4040MM铝型材框架24001000*1600
4	温度传感器	1个	4-20MA
6	压差开关	1个
7	烟雾传感器	2套	高精度烟雾浓度检测采集�？槠灞渌推�
8	70防火阀	2套
9	DDC控制�？椋�	2套	16路AI输入，6路DO输入，8路DO输出
10	回风道管路	1套	按要求
11	通风管路	5米	定制
16	出风口	若干
12	排风风机	1套	180W/220V
13	电气控制箱		500400150
14	声光报警器
15	送风机
16	编程软件	1个
17	应用程序	1个	动画演示
18	仪表
19	触摸式一体教学平台		内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线
