一、实训目的：
1熟悉交流变频调速装置（MM440）的参数设置方法。
2掌握MM440七段固定频率操作控制。
二、实训设备：
| 序 号 | 型 号 | 名 称 | 备注 |
| 1 | GDQ01 | 电源仪表控制屏 | 1套 |
| 2 | ACM-1 | 西门子MM440变频调速器 | 1件 |
| 3 | DQ10 | 三相鼠笼异步电动机（380V/Y） | 1台 |
| 4 | 实验连接线（2种） | 1套 |
三、实训要求：
要实现7段固定频率控制，需要4个数字输入端口， 由开关S1、S2和S3按不同通断状态组合，实现7段固定频率控制，S4进行启�？刂啤�
1. MM440数字输入口“8”端设为电动机运行/停止控制端；“5”端、“6”端、“7”端数字输入口设为七段固定频率控制端，由开关S1、S2、S3按不同通断状态进行组合。
2. 开关S4拨向“通”，MM440允许运行。
3. 第一频段设为5Hz。第二频段设为10Hz。第三频段设为20Hz。第四频段设为40Hz。第五频段设为-10Hz。第六频段设为-20Hz.。第七频段设为-40Hz。
4. 开关S4拨向“断”，MM440停止运行，电动机停车。
四、实训步骤：

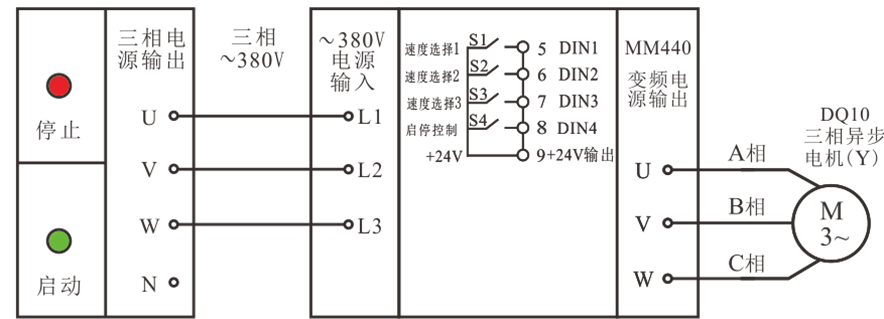

图6-5七段固定频率控制接线图
1. 按照实训线路图连接电路（电动机按星形接法）。
2. 检查接线正确后，合上变频器电源，先恢复变频器工厂缺省值，然后再设置实训用参数。
1）.恢复出厂值，并设置电动机参数。
| P0010=30 | P0970=1 | 按P键（10s完成） | ||
|
P0003=1 设用户访问级为标准级 P0010=1 快速调试 |
||||
| 参数号 | 设置值 | 说明 | ||
| P0100 | 0 | 功率以KW表示，频率为50Hz | ||
| P0304 | 380 | 电动机额定电压(V) | ||
| P0305 | 1.12 | 电动机额定电流(A) | ||
| P0307 | 0.37 | 电动机额定功率(kW) | ||
| P0310 | 50 | 电动机额定频率(Hz) | ||
| P0311 | 1400 | 电动机额定转速 | ||
| 以上参数设置完成后，设P0010=0,变频器可正常运行。 | ||||
|
P0003=1 设置用户访问级为标准级 P0004=7 命令，二进制I/O |
|||
| 参数号 | 出厂值 | 设置值 | 说明 |
| P0700 | 2 | 2 | 由端子排输入 |
|
P0003=2 设用户访问级为扩展级 P0004=7 命令，二进制I/O |
|||
| 参数号 | 出厂值 | 设置值 | 说明 |
| P0701 | 1 | 17 | 选择固定频率 |
| P0702 | 1 | 17 | 选择固定频率 |
| P0703 | 9 | 17 | 选择固定频率 |
| P0704 | 15 | 1 | ON接通正转，OFF停止 |
|
P0003=1 设用户访问级为标准级 P0004=10 设定值通道和斜坡函数发生器 |
|||
| 参数号 | 出厂值 | 设置值 | 说明 |
| P1000 | 2 | 3 | 选择固定频率设定值 |
|
P0003=2 设用户访问级为扩展级 P0004=10 设定值通道和斜坡函数发生器 |
|||
| 参数号 | 出厂值 | 设置值 | 说明 |
| *P1001 | 0 | 5 | 设置固定频率1 |
| *P1002 | 5 | 10 | 设置固定频率2 |
| *P1003 | 10 | 30 | 设置固定频率3 |
| *P1004 | 15 | 50 | 设置固定频率4 |
| *P1005 | 20 | -10 | 设置固定频率5 |
| * P1006 | 25 | -30 | 设置固定频率6 |
| * P1007 | 30 | -50 | 设置固定频率7 |
| 注：带*号的值可以改变 | |||
| 固定频率 | 7端口(SB3) | 6端口(SB2) | 5端口(SB1) | 对应频率所设置的参数 | 频率/Hz | 电动机转速/(r／min) |
| 1 | 0 | 0 | 1 | P1001 | 5 | n1 |
| 2 | 0 | 1 | 0 | P1002 | 10 | n2 |
| 3 | 0 | 1 | 1 | P1003 | 30 | n3 |
| 4 | 1 | 0 | 0 | P1004 | 50 | n4 |
| 5 | 1 | 0 | 1 | P1005 | -10 | n5 |
| 6 | 1 | 1 | 0 | P1006 | -30 | n6 |
| 7 | 1 | 1 | 1 | P1007 | -50 | n7 |
| OFF | 0 | 0 | 0 | 0 | 0 |
当开关S4接通时，数字输入端口“8”为“ON”，允许电动机运行。
1)第1频段控制。当S1开关接通、S2和S3开关断开时，变频器数字输入接口“5”为“ON”，端口“6”、“7”为“OFF”，变频器工作在由P1001参数所设定的频率为5Hz的第1频段上，电动机运行在由5Hz所对应的转速n1上。
2)第2频段控制。当S2开关接通、S1和S3开关断开时，变频器数字输入端口“6”为“ON”，端口“5”、“7”为“OFF”，变频器工作在由P1002参数所设定的频率为10Hz的第2频段上，电动机运行在由10Hz所对应的转速n2上。
3)第3频段控制。当S1、S2开关接通、S3开关断开时，变频器数字输入端口“5”、“6”为“ON”，端口 “7”为“OFF”，变频器工作在由P1003参数所设定的频率为30Hz的第3频段上，电动机运行在由30Hz所对应的转速n3上。
4)第4频段控制。当S3开关接通、S1、S2开关断开时，变频器数字输入端口“7”为“ON”，端口“5”、 “6”为“OFF”，变频器工作在P1004参数所设定的频率为50Hz的第4频段上，电动机运行在由50Hz所对应的转速n4上。
5)第5频段控制。当S1、S3开关接通、S2开关断开时，变频器数字输入端口“5”、“7”为“ON”，端口“6”为“OFF”，变频器工作在由P1005参数所设定的频率为-10Hz的第5频段上，电动机反向运行在由-10Hz所对应的转速n5上。
6)第6频段控制。当S2、S3开关接通、S1开关断开时，变频器数字输入端口“6”、“7”为“ON”，端口“5”为“OFF”，变频器工作在由P1006参数所设定的频率为-30Hz的第6频段上，电动机反向运行在由-30Hz所对应的转速n6上。
7)第7频段控制。当S1、S2和S3开关同时接通时，变频器数字输入端口“5”、“6”和“7”均为“ON”，变频器工作在由P1007参数所设定的频率为-50Hz的第7频段上，电动机反向运行在由-50Hz所对应的转速n7上。
8)电动机停车。当S1、S2和S3开关都断开时，变频器数字输人端口“5”、“6”和“7”均为“OFF”，电动机停止运行；或在电动机正常运行的任何频段，将S4断开使数字输入端口“8”为“OFF”，电动机也能停止运行。
六、成绩评价表
表 6-14 成绩评价表
| 序号 | 主要内容 | 考核要求 | 评分标准 | 配分 | 扣分 | 得分 |
| 1 | 接线 | 能正确使用工具和仪表，按照电路图正确接线 |
1.接线按照不规范，每处扣5-10分 2.接线错误，扣20分 |
30 | ||
| 2 | 参数设置 |
能根据任务要求正确设置 变频器参数 |
1.参数设置不全，每处扣5分 2.参数设置错误，每处扣5分 |
30 | ||
| 3 | 操作调试 | 操作调试过程正确 |
1.变频器操作错误，扣10分 2.调试失败，扣20分 |
20 | ||
| 4 | 安全文明生产 | 操作安全规范、环境整洁 |
违反安全文明生产规程，扣 5-10分 |
20 |
用开关控制变频器实现电动机4段速频率运转。4段速设置分别为：第1段输出频率为35Hz；第2段输出频率为50Hz；第3段输出频率为-35Hz；第4段输出频率为-50Hz；画出变频器外部接线图，写出参数设置。
