一、操作所需电器元件明细表
| 代号 | 名 称 | 型 号 | 规 格 | 数量 | 备 注 |
| QF | 低压断路器 | DZ108-20/10 | 0.63-1A | 1 | |
| FU | 直插式保险座 | RT14-20/2A | 配熔体3A | 3 | |
| KM | 交流接触器 | CJX2-1210 | 线圈AC380V | 1 | |
|
SB1 SB2 |
按钮开关 | 2 |
SB1绿色 SB2红色 |
||
| M |
三相鼠笼式 异步电动机 |
WDJ24 | UN380V(Y) | 1 | |
| FR | 热继电器 | 整定电流0.63A | 1 |
二、电路图

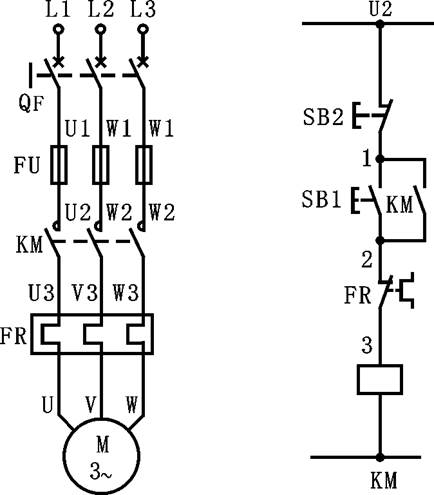

图3（a）
线路的动作过程是这样的；当按下起动按钮SB1，线圈KM通电主触头闭合，电动机旋转。当松开按钮时，电动机M不会停转，因为这时，接触器线圈KM可以通过并联在SB1两端已闭合的辅助触头KM（1-2）继续维持通电，保证主触头KM仍处在接通状态，电动机M就不会失电，也就不会停转。这种松开按钮而仍能自行保持线圈通电的控制线路叫做具有自锁（或自保）的接触器控制线路，简称自锁控制线路。与SB1并联的这一对�？ㄖネ稫M叫做自锁（或自保）触头。
三、安装与接线

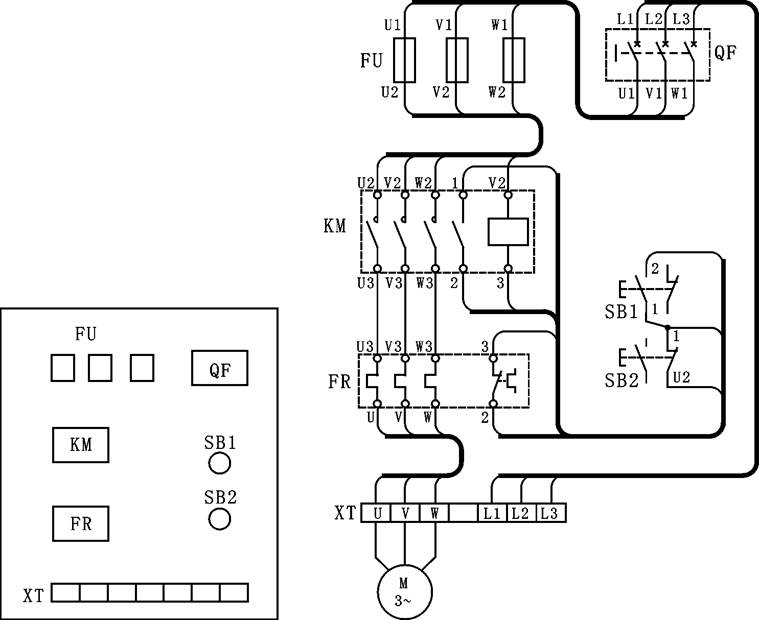

图3（b） 图3（c）
按图3（b）布置的位置，在WD-21、WD22铁板上选择熔断器FU、开关QF、接触器KM、热继电器FR、按钮SB1、SB2及端子排XT等器件。
接线时动力电路用黑色线，控制电路用红色线；启动按钮SB1用绿色，停止按钮SB2用红色。安装接线后应符合第二章的要求。
四、检测与调试
确认接线正确后，接通交流电源L1、L2、L3并“合”开关QF，按下SB1，电机应起动并连续转动，按下SB2电机应停转。若按下SB1电机起动运转后，电源电压降到320V以下或电源断电，则接触器KM的主触头会断开，电机停转。再次恢复电压为380V（允许±10%波动），电机应不会自行起动——具有欠压或失压�；�。
