一、概述
该装置由DBSP-13小容量晶闸管直流调速电路移植而来，适用于4KW以下的小容量晶闸管直流调速电路，主电路为单相桥式半控结构，系统采用电压采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节和串联微分校正网络。
该设备具有故障考核功能，学�？筛菔笛狄蠼锌己搜盗�。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实训设备行业标准”，适合于各类职业学校、技工学校、中专学校、劳动培训及技能鉴定单位的教学培训和维修电工的中、高级实操考核和技能鉴定使用。
二、技术性能
1、输入电源：单相 (220V+_1 0％50Hz)
2、交流电源：单相 AC220V 50Hz
3、整流输出电压：DC 200V
4、最大输出电流：DC2A
5、励磁电压：DC200V
三、装置的配置介绍
1.铝制面板上的元器件及功能说明，如图1-1。
图1-1 铝质面板各部分说明示意图2.小容量晶闸管直流调速系统面板
面板上有完整的电路原理图及电子元器件，使操作者对电路的结构一目了然，并在该面板上引出测试点和调整点，以便于进行观测，分析，调试，排故等。图1-2为带电流截止负反馈的直流调速系统原理图。
图1-2带电流截止负反馈的直流调速系统原理图
图1-3为带电流截止负反馈的直流调速系统原理框图。
图1-3 带电流截止负反馈的直流调速系统框图
系统由 主电路→触发电路→控制电路→辅助电路（包括�；�、指示、报警）等。
3.可调电阻负载的使用说明
装置中用到的可调电阻器分为90欧和900欧两种。每相有两只电阻。每只电阻可调范围为0～900欧(或0～90欧)，允许电流为0.4A（或1.3A）。两只电阻作为可变电阻使用时可有串联和并联两种接法。接法介绍以下图1-4为例：
串联：A3接线柱不用，A1与A2两接线柱之间电阻的可调范围为0～2×90欧。并联：将A1和A2短接，A1和A3之间两接线柱之间电阻的可调范围为0～45欧。
由于实验的需要，变阻器除了做可变电阻使用外，还可采用电位器接法做分压器用。例如他励直流发电机励磁电压调节就可采用电位器接法。做分压器时可以单只使用，也可以并联使用。分压器接法为： 固定电压接在A2和X2之间，而可变电压可以从A3和A2（或A3和A4）端引出。
对可调电阻器的�；ず苤匾�。比如，旋钮手柄调到最大及最小位置附近时，不要用力过大，否则可能使接触碳刷超位，损坏变阻器；在变阻器的使用中，一定要保证流过变阻器的电流小于它的额定值，否则长期使用时将烧断电阻丝。

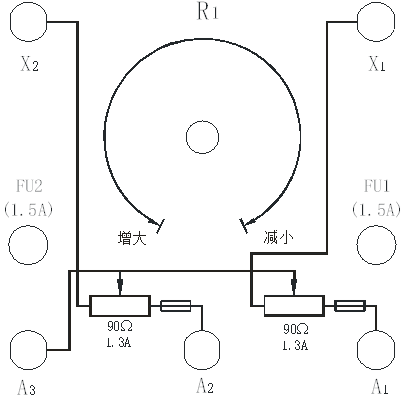

图1-4 可调电阻器的使用说明
4.故障设置箱
该装置共设置了20个独立的故障点。每个故障点都有观测孔引出，供学生排故障时测试、分析之用。
特别注意：通过故障箱内的钮子开关设置故障，正常实训（不做排故考核）时，请解除故障。（开关下拨，正常状态，开关上拨，故障状态）
5.示波器供电电源
控制屏右下角设有单相三极电源插座，为示波器提供～220V，50Hz的交流电源。
