工业液压与PLC控制实训装置
[规格型号]： DB-89B
[产品名称]： 工业液压与PLC控制实训装置
[价　　格]： 询价
[产品参数]：
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
一、概述：
 工业液压与PLC控制实训装置是根据高�；缫惶寤缘�、液控制的教学大纲要求生产的。

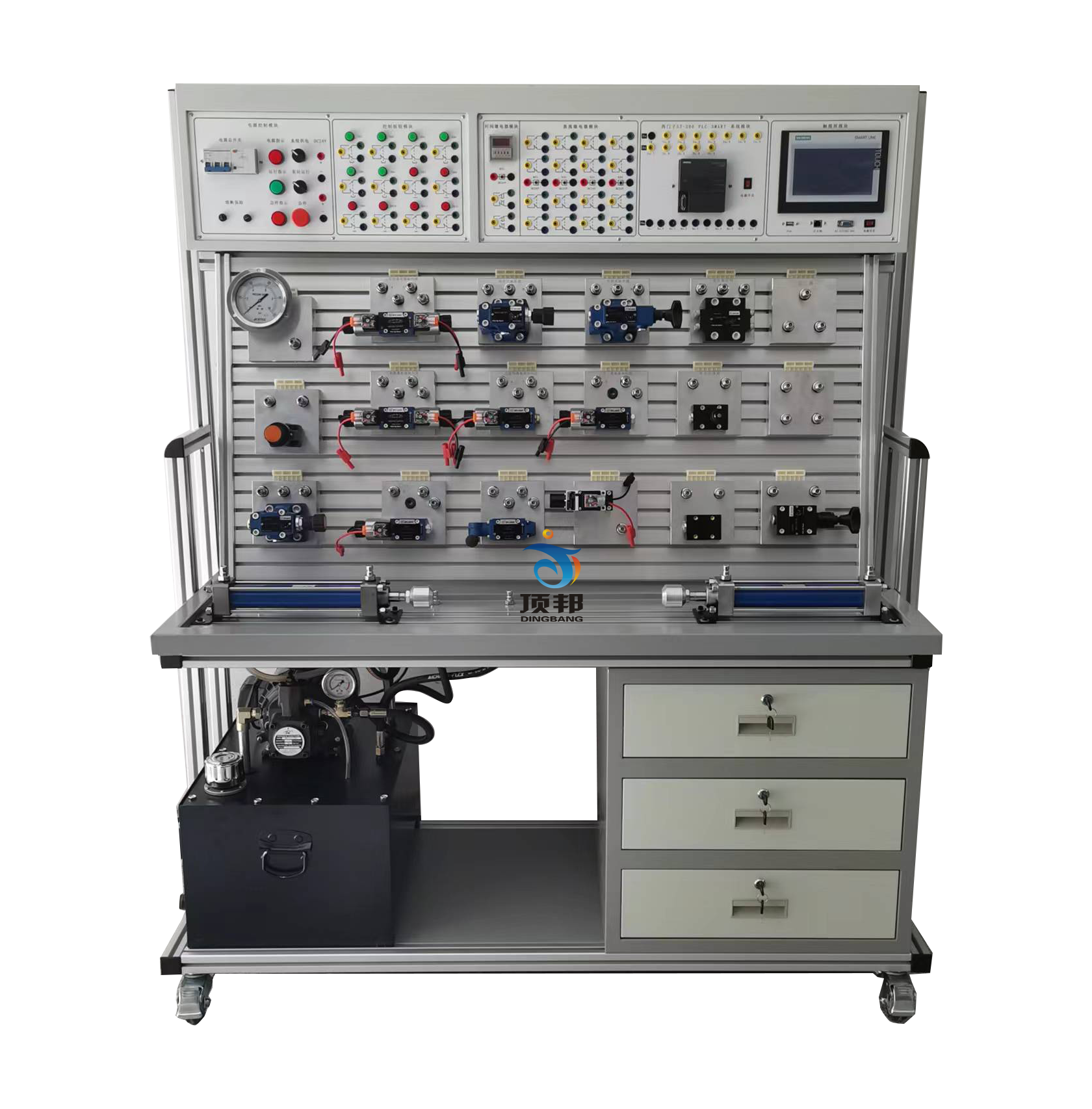

工业液压与PLC控制实训装置采用了开放型实训台结构，集真实的液压元件、各执行�？�、继电器控制单元、PLC编程控制技术于一体，液压元件成独立�？�，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相电源漏电�；�，直流电源带有过流保护，系统额定压力为6.3Mpa。
工业液压与PLC控制实训装置
二、实训装置功能：
1、工业液压与 PLC控制实训装置采用电、液一体化结构，下半部分为标准化液压实训板，用以完成液压元件的安装固定、油路及电路的连接；上半部分为自动化控制箱，用以完成PLC、低压电器等的安装和接线。
2、实训装置主框架采用欧标铝型材结构，倾斜安装实训面板铝型材结构平台，主要用于安装液压相关元件，型材表面有标准的两道固定槽，最上面层主要以电气控制位置。
3、桌面采用铁质双层亚光密纹喷塑凹凸型结构，带有集中收集实训遗油设计。
4、实训装置主框架左边安装有油管托架，右边安装有导线托架。
5、下柜采用铁质双层亚光密纹喷塑结构，用于储存元器件。
三、技术参数：
1、输入电源：三相五线，380V．允差±l0%，50Hz。
2、直流电源：DC24V
3、装置容量：<2kVA。
4、工作环境温度：－5℃～40℃；
5、工作湿度：≤90%(40℃时)；
6、外形尺寸：1510mm×700mm×1800mm
7、液压泵站：最大容积45L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表，L-HL46号液压油。变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。电机：额定电压380V．额定功率1.5kW，绝缘等级B。
8、电源�？椋旱缭床糠菖溆幸桓隹掌�、系统供电开关及指示灯、泵站运行开关及指示灯，急�？丶爸甘镜啤Ｌ峁┑缙刂频缏分械腁C220V交流电压、DC24V直流电压。
9、PLC 主机�？椋褐骰∮梦髅抛覵7-SMART-20SR主机，12路开关量输入，8路继电输出。
10、配有控制�？椋篜LC主机模块、直流继电器模块、控制按钮模块、时间继电器模块等。
11、通过机械控制，传统继电器控制，先进的PLC自动控制、监控技术于一体，灵活实现其功能。
12、液压气动仿真软件：
（1）提供了大量液压和气动标准元件的图库、工作原理剖视图和详细的功能描述，各种回路都逼真地模拟这些元件的工作过程及原理。
（2）并可在回路中设置相关元件的技术参数。能进行液/气压知识的学习以及  回路的设计、测试和模拟。
（3）可设计并绘制符合工业标准化的回路图，包括：液/气压回路图、电液/气控制电路图、液/气电-控制回路。
（4）软件能够判别回路设计是否正确，并给出提示。
（5）便于在教学中老师的讲解和学生对气动元件工作原理的理解掌握。提高了学生的学习兴趣，激发学习的主动性。
四、液压元器件配置清单：
序号 名称 型号/规格 数量 单位
1 实训台   1 台
2 实训桌 1510×700×1750（mm） 1 张
3 PLC主机�？� S7-200SMART-20SR 1 块
4 电源�？� 380V、24V 1 块
5 控制按钮模块   1 块
6 直流继电器�？�   1 块
7 时间继电器模块   1 块
8 电机 泵站 1 台
9 限压式变量叶片泵 1 台
10 油温液面计 1 只
11 空气滤清器 1 只
12 吸油过滤器 1 只
13 耐震不锈钢压力表 1 只
14 油箱 1 只
15 双作用油缸 MOB40-200 2 只
16 二通流量阀（调速阀） 2FRM5-31B/15QB 2 只
17 二位三通电磁换向阀 3WE6A61B/CG24N9Z5L 2 只
18 二位四通电磁换向阀 4WE6C61B/CG24N925L 1 只
19 二位四通手控换向阀 4WMM6C50BF 1 只
20 三位四通电磁换向阀（O） 4WE6E61B/CG24N9Z5L 1 只
21 三位四通电磁换向阀（H） 4WE6J61B/CG24N9Z5L 1 只
22 单向节流阀 DRVP10-1-10 1 只
23 单向阀 RVP10-10B 1 只
24 先导式溢流阀 DB10-1-50B/100U 1 只
25 直动式溢流阀 DBDH6P10B/100 1 只
26 先导式顺序阀 DZ10-1-30B/100 1 只
27 先导式减压阀 DR10-4-50B/100Y 1 只
28 液控单向阀 SV10PA2-30B 2 只
29 压力继电器 HED40P15/100Z14L24 2 只
30 三通   4 只
31 四通   3 只
32 耐震压力表 YN-100ZQ/10MPa 1 只
33 行程开关   4 只
34 M16*1.5/8I-W-0.9M(装好快速接头) 胶管 10 根
35 M16*1.5/8I-W-0.7M(装好快速接头)   10 根
36 电机电源线 1 根
37 编程电缆 西门子 1 条
38 液压油 L-HL46 2 桶
39 触摸屏 7寸 1 套
40 液压实训指导书   1 册
41 PLC编程软件、程序   1 盘
42 工具   1 套


五、可以完成的实训项目
可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下：
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
  5、进油节流调速回路
  6、回油节流调速回路
  7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用调速阀控制的同步回
17、PLC控制的连续往返回路；
18、PLC控制的延时返回的单往复回路。
19、PLC控制的压力继电器顺序动作回路
20、PLC控制的行程开关顺序动作回路
21、时间继电器控制的顺序回路

友情提示：

1、货品验收：阁下收货时请检查工业液压与PLC控制实训装置的货品外观，核实工业液压与PLC控制实训装置的数量及配件，拒收处于受损状态的工业液压与PLC控制实训装置；

2、质保：顶邦将为阁下提供工业液压与PLC控制实训装置产品说明书内的质保条件和质保期，在质保范围内提供对工业液压与PLC控制实训装置的免费维修，超出条件承诺时提供对工业液压与PLC控制实训装置的有偿维修；

3、退换货：阁下单方面原因导致的工业液压与PLC控制实训装置选型错误或工业液压与PLC控制实训装置购买数量错误，造成工业液压与PLC控制实训装置的退换货要求，将不被接受；

4、货期：工业液压与PLC控制实训装置的发货期为参考值，如您需要了解工业液压与PLC控制实训装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对工业液压与PLC控制实训装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关工业液压与PLC控制实训装置的咨询。
