PLC控制透明液压实训装置
[规格型号]： DB-99B
[产品名称]： PLC控制透明液压实训装置
[价　　格]： 询价
[产品参数]：
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
一、概述
PLC控制透明液压实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，我公司PLC控制液压实训设备的优点，采用了开放型综合实训台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前液压传动控制技术以PLC控制的理想的综合性实训设备。实训可以让学生直观、感性地对比、了解电、液、手动各自具有的特点、特色、及优缺点等。
  PLC控制透明液压实训装置采用电、气一体化结构，上半部分为自动化控制箱，用以完成PLC、低压电器等的安装和接线。下半部分为标准化气动实训板，用以完成气动元件的安装固定、气路及电路的连接。
液压实训元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实训回路的工作过程及原理。实训时组装实训回路快捷、方便。液压实训电气主控单元配备1套PLC控制与1套继电器控制，简单实用。

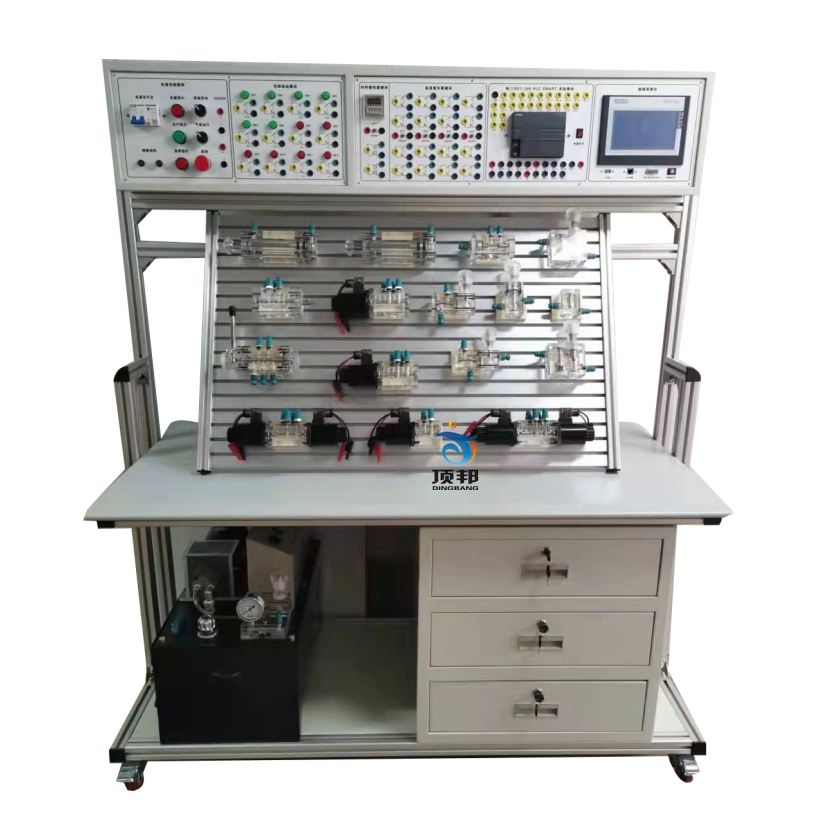

PLC控制透明液压实训装置
二、主要技术参数
1、电源：AC220V允差±l0%，50Hz；
2、直流电源输入AC220V  输出DC24V/3A
3、装置容量：≤2kVA；
4、工作环境温度：－5℃～40℃；
5、工作湿度：≤90%(40℃时)；
6、外形尺寸：1500mm×700mm×1750mm
7、液压泵站：
（1）系统额定压力0.8MPa；
（2）定量齿轮泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；定量齿轮泵：额定流量6L∕min，压力2.5 MPa；电机：功率250W，调速范围0－1500r/min，外型尺寸：630mm×380mm×500mm。
（3）油箱：公顷容积40L；附有油温液位计、过滤器、空气滤清器、耐震压力表，L-HL46号液压油。
8、液压元件：
采用透明工艺加工而成，最大工作压力2.0MPa。每个透明液压元件皆配有底板，可方便、随意地安放在操作面板上。油路搭接采用快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
9、电器控制单元：
（1）电源�？椋旱缭床糠直鹋溆幸桓�220V空气开关、电源指示灯；系统供电开关及电源指示灯；气泵运行开关及电源指示灯，急�？丶爸甘镜�。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
（2）PLC主机�？椋褐骰∮梦髅抛覵7-200SMARTSR20，主机为12点输入，8点输出。
（3）配有控制模块：电源�？椋琍LC控制�？椋痰缙骺刂颇？椋奔浼痰缙骺刂颇？�、控制按钮�？椋貉乖懒⒛？榈取�
10、电磁换向阀：DC24V  .吸力3mpa
二、主要特点
1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等器件组成。
2、实训桌主框架为型材结构、实训台与储物柜为铁质双层亚光密纹喷塑结构，储物柜内存放气动元件及资料等。
3、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
4、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
5、通过机械控，传统继电器控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
四、PLC控制透明液压基本实训回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
22、用单向阀的保压回路。
23、用换向阀的保压回路。
24、PLC编程软件学习和使用
25、PLC与计算机的通讯，在线调试、监控
26、PLC控制的液压基本回路实训（优化控制）

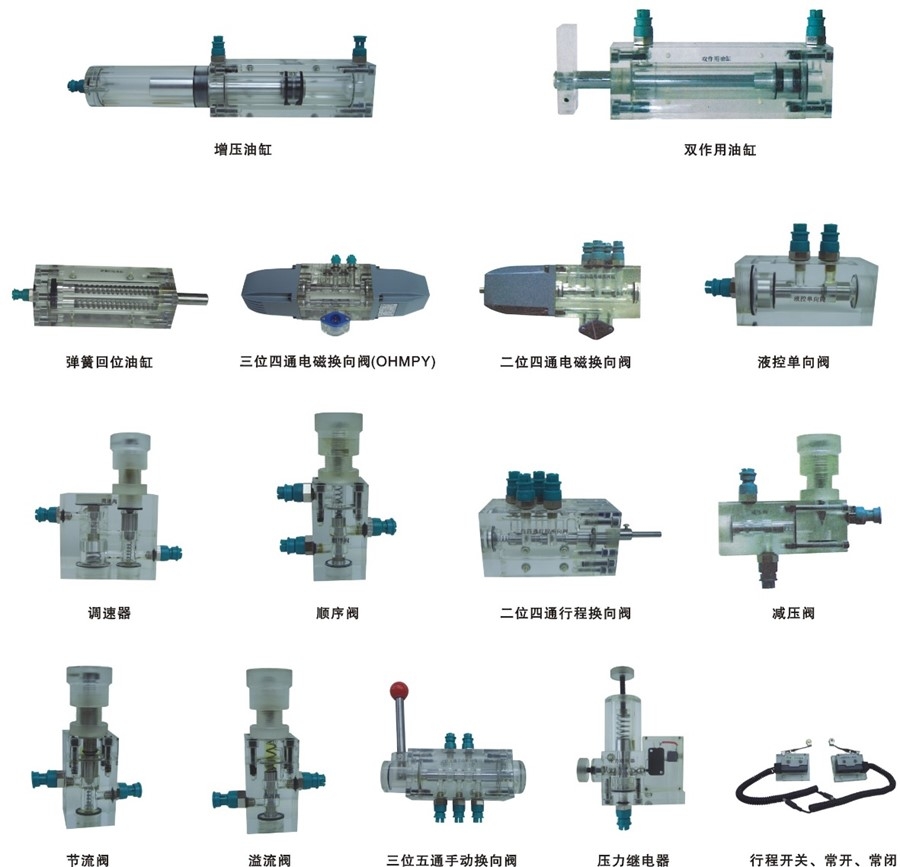

五、液压元件
液压元件
六、透明液压实训装置清单
序号 名    称 型  号 数量 备注
1 实训桌、实训台一体 1500×700×1750mm 1张
2 PLC主机�？� S7-200SMART SR20 1块
3 电源�？�   1块
4 继电器控制模块   1块
5 时间继电器�？�   1块
6 控制按钮模块   1块
7 直流电机




泵站		 1台
8 直流电机专用调速控制�？� 1块
9 数字转速表与转速传感器 1个
10 齿轮油泵（CB-B6） 1个
11 溢流阀 1个
12 耐震压力表 1个
13 油箱 1个
14 吸油过滤器 1个
15 空气过滤器 1个
16 油温液位计 1个
17 双作用油缸（带行程撞块） 透明元件 2只
18 二位二通电磁换向阀 透明元件 1只
19 二位四通电磁换向阀 透明元件 2只
20 三位四通电磁换向阀（O型） 透明元件 1只
21 三位四通电磁换向阀（H型） 透明元件 1只
22 三位四通电磁换向阀（M型） 透明元件 1只
23 弹簧回位油缸 透明元件 1只
24 增压油缸 透明元件 1只
25 辅助油箱 透明元件 1只
26 单向阀 透明元件 2只
27 液控单向阀 透明元件 2只
28 溢流阀（直动式） 透明元件 2只
29 溢流阀（先导式） 透明元件 1只
30 节流阀（直动式） 透明元件 1只
31 调速阀 透明元件 2只
32 顺序阀 透明元件 2只
33 减压阀 透明元件 1只
34 二位四通行程换向阀 透明元件 1只
35 三位五通手动换向阀 透明元件 1只
36 压力继电器 透明元件 1只
37 压力表 透明元件 3只
38 三通接头 透明元件 7只
39 四通接头 透明元件 3只
40 行程开关   4只
41 透明液压皮管   20米
42 油盘   1只
43 液压油 L-HL46 15L
44 编程电缆 西门子 1条
45 触摸屏 西门子7寸 1套
46 国标电源线   1条
47 实验导线   1包
48 快速油接头   5只
78 工具箱   1个
79 内六角扳手   3把
80 螺丝刀   2把
81 剪刀   1把
82 活动板手   1把
83 尖嘴钳   1把
84 液压实训说明书   1册
85 PLC编程软件、程序 光盘 1盘
