主页 > 产品介绍 > 液压实验台 > 工业液压传动综合实验台 2025-04-25

工业液压传动综合实验台

[规格型号]：	DB-101B
[产品名称]：	工业液压传动综合实验台
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

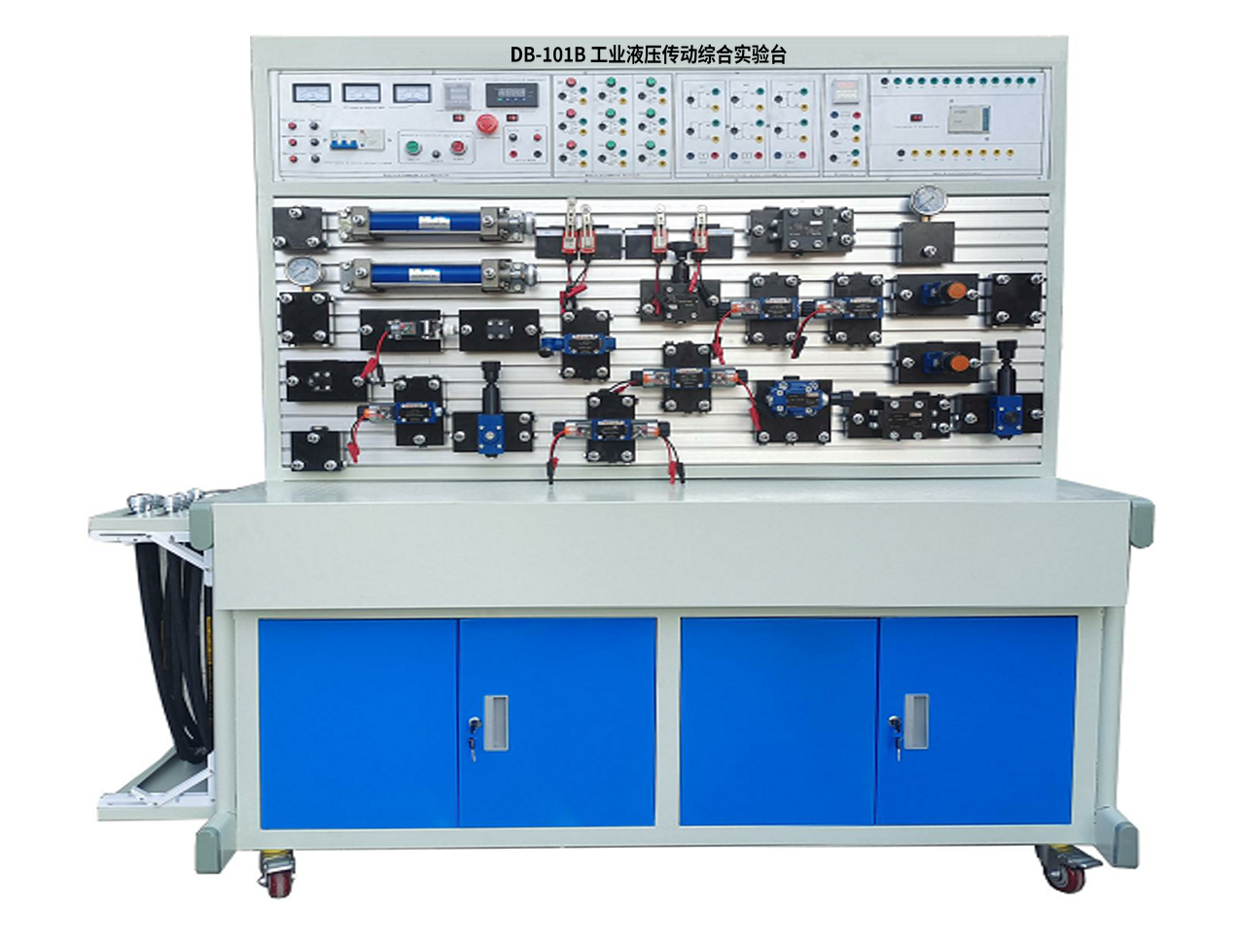

DB-101B 工业液压传动综合实验台

工业液压传动综合实验台

（参考图）

一、概述：
工业液压传动综合实验台是我公司根据高�；缫惶寤缘纭⒁嚎刂频慕萄Т蟾僖�，我公司液压与PLC控制液压实训设备的优点，采用了开放型实训台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。
工业液压传动综合实验台集真实的液压元件、执行�？椤⒓痰缙骺刂频ピ�、PLC编程控制技术于一体，液压元件成独立�？椋坝写圆褰诺牡装�，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相电源漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。

二、实训装置功能：
1、工业液压传动综合实验台由实训台、实训桌、电气控制�？椤⒁貉贡谜�、液压元件等组成。
2、工业液压传动综合实验台实训台：铝材结构平台，主要用于安装液压相关元件，型材表面有标准的两道固定槽最上面层主要以电气控制位置。
3、工业液压传动综合实验台实训桌：铁质双层亚光密纹喷塑结构或全钢框架结构，带有集中收集实训遗油设计，实训桌下方设有元器件储存柜，用于存放元器件。
三、技术参数：
1、输入电源：三相五线，380V．允差±l0%，50Hz。
2、输出直流电源：DC24V
3、装置容量：<2kVA。
4、工作环境温度：－5℃～40℃；
5、工作湿度：≤90%(40℃时)；
6、外形尺寸：1600mm×650mm×1750mm
7、液压泵站：最大容积40L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表，L-HL46号液压油。变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。电机：额定电压380V．额定功率1.5kW，绝缘等级B。
8、电源�？椋旱缭床糠直鹋溆腥�380V电压表，启动/停止按钮主要用于控制液压泵站是否通电。配置急停按钮等，提供电气控制电路中的DC24V直流电压。
9、PLC 主机�？椋� FX1S-20MR主机，主机为12点开关量输入，8点开关
量输出。
10、配有控制�？椋篜LC主机模块、直流继电器模块、控制按钮�？榈�。
11、通过机械控制，传统继电器控制，先进的PLC自动控制灵活实现其功能。
12、所有阀座采用航空铝加工而成并全部发黑处理。

四、液压元件清单

序号	型号/规格	名称	数量	单位	备注
1	铁质	实训台	1	台
2	铁质	实训桌	1	张
3	FX1S-20点	PLC主机�？�	1	块
4	实训台上	继电器控制模块	1	块
5		电源�？�	1	块
6		PLC控制输入�？�	1	块
7		PLC控制输出模块	1	块
8	MOB40-150	双作用液压油缸	2	只
9	一体式	变量叶片泵及电机	1	台
10	YN-100ZQ/10MPa	耐震压力表	3	只
11	2FRM6-31B/15QB	二通流量阀（调速阀）	2	只	北京华德
12	3WE6A61B/CG24N9Z5L 通径：6mm	二位三通电磁换向阀	1	只	北京华德
13	4WE6C61B/CG24N925L 通径：6mm	二位四通电磁换向阀	2	只	北京华德
14	4WMM6C50BF 通径：6mm	二位四通手控换向阀	1	只	北京华德
15	4WE6E61B/CG24N9Z5L 通径：6mm	三位四通电磁换向阀	1	只	北京华德
16	4WE6G61B/CG24N9Z5L 通径：6mm	三位四通电磁换向阀	1	只	北京华德
17	DVP101-10B 通径：10mm	节流阀	1	只	北京华德
18	RVP6-10B 通径：10mm	单向阀	1	只	北京华德
19	DB10-1-50B 通径：6mm	先导式溢流阀	1	只	北京华德
20	DBDH6P10B 通径：6mm	直动式溢流阀	1	只	北京华德
21	DZ6DP1-5X/75 通径：10mm	直动式顺序阀	1	只	北京华德
22	DR6DP1-5X/75 YM 通径：6mm	直动式减压阀	1	只	北京华德
23	SV10PB1-30B 通径：6mm	液控单向阀	2	只	北京华德
24	HED40P15/100Z14L24	压力继电器	1	只	北京华德
25		三通	4	只
27		四通	3	只
28		快速接头（母插座）	1	套
29		快速接头（公插头）	1	套
30		吸油过滤器	1	只
31		油温液面计	1	只
32		清洁盖	1	只
33		空气滤清器	1	只
34	ME8108	行程开关	4	只
35	最大容积40L	油箱	1	只
36		漏油盘	1	个
37	L-HL46	液压油	1	壶
38		内六角扳手	1	套
39		活动扳手	2	把
40		螺丝刀	1	把
41	胶管	M16*1.5/8I-W-0.7M(装好快捷接头)	10	根
42	胶管	M16*1.5/8I-W-0.9M(装好快捷接头)	10	根
43	胶管	M16*1.5/8I-W-2.5M(装好快捷接头)	1	根
44	胶管	M16*1.5/8I-W-1.5M(装好快捷接头)	1	根
45		电机电源线（制作好）三相四线电线	1	根
46		液压实验指导书说明书	1	册
47		PLC编程软件程序光盘仿真软件	1	张
48		编程电缆	1	条
49		生料带	1	个
50		或门梭阀	1	个

五、可以完成的实训项目
常见液压元件的性能实训
压力控制回路、速度调节回路、方向控制回路、锁紧回路、双缸工作回路、液压马达的应用回路等液压传动基本回路的实训
实训项目：
——单级调压回路
——多级调压回路
——减压回路
——卸荷回路
——进油节流调速回路
——回油节流调速回路
——旁油节流调速回路
——液压缸差动连接的快速运动回路
——调速阀短接速度换接回路
——调速阀串联的速度换接回路
——调速阀并联的速度换接回路
——用换向阀的换向回路
——用“O”型机能换向阀的锁紧回路
——用液控单向阀的锁紧回路
——用顺序阀控制的顺序动作回路
——用压力继电器控制的顺序动作回路
——用行程开关控制的顺序动作回路
——用调速阀控制的同步回路
——或门梭阀的应用回路
六、液压仿真控制软件，其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。通过该软件，用户可以在计算机上进行液压、电气液压知识的学习以及回路的设计、测试和模拟的控制。包含以下四个项目
1.液压传动简介及工作原理
2.液压系统的组成及功能仿真
3.液压回路的运行与仿真
4.液压回路的设计与仿真
18种仿真动态回路包含：
a) 多级高压回路
b) 减压回路
c) 先导式溢流阀缷荷回路
d) 顺序平衡回路
e) 回油节流调速回路
f) 旁路节流调速回路
g) 液压缸差动连接回路
h) 三位四通电磁换向阀换向回路
i) 液控单向阀锁紧回路 j) 顺序阀控制顺序动作回路
k) 压力继电器控制顺序动作回路
l) 行程开关控制顺序同步回路
m) 调速阀控制同步回路
n) 液压马达回油节流调速回路
o) 二位四通电磁阀换向回路
p) 手动阀换向回路
q) 速度换接回路
r) 二位二通缷荷回路

友情提示：

1、货品验收：阁下收货时请检查工业液压传动综合实验台的货品外观，核实工业液压传动综合实验台的数量及配件，拒收处于受损状态的工业液压传动综合实验台；

2、质保：顶邦将为阁下提供工业液压传动综合实验台产品说明书内的质保条件和质保期，在质保范围内提供对工业液压传动综合实验台的免费维修，超出条件承诺时提供对工业液压传动综合实验台的有偿维修；

3、退换货：阁下单方面原因导致的工业液压传动综合实验台选型错误或工业液压传动综合实验台购买数量错误，造成工业液压传动综合实验台的退换货要求，将不被接受；

4、货期：工业液压传动综合实验台的发货期为参考值，如您需要了解工业液压传动综合实验台的精确货期，请与顶邦的销售人员联系；

5、如阁下对工业液压传动综合实验台有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关工业液压传动综合实验台的咨询。
