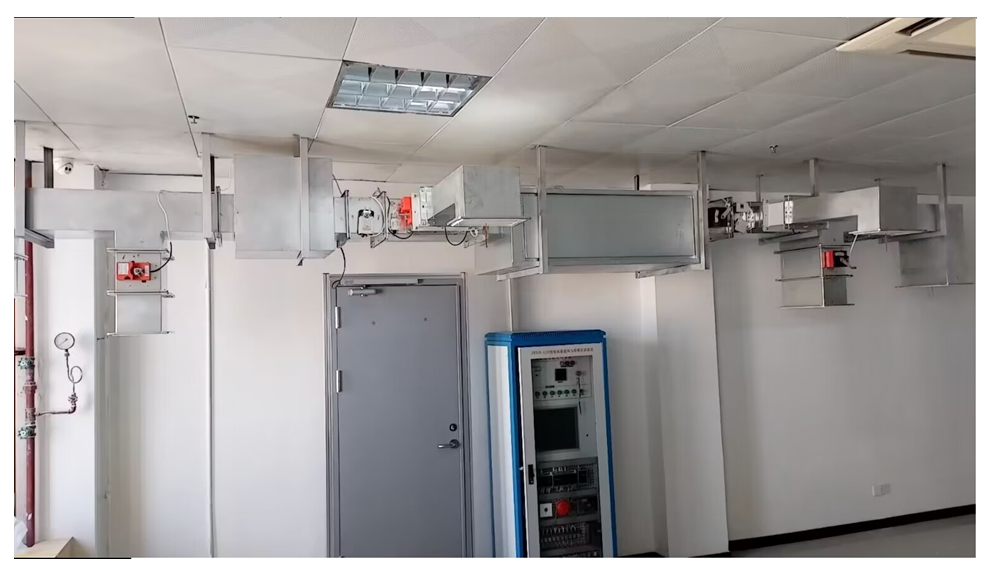

变风量通风与排烟系统实训设备
[规格型号]： DBLY-105
[产品名称]： 变风量通风与排烟系统实训设备
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

一、 概述
通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、等课程。
变风量通风与排烟系统实训设备
二、特 点
1、变风量通风与排烟系统实训设备系统终端处理机多样化：采用工程形式的终端处理机组,风系统采用透明化处理；
2、每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3、变风量通风与排烟系统实训设备风系统的完整性、独立性：与实际中的通风系统、控制功能、�；すδ�、显示功能完全 一致。
4、变风量通风与排烟系统实训设备系统与真实的空调系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。
5、变风量通风与排烟系统实训设备装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
6、通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
7、变风量通风与排烟系统实训设备设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热�；て骷匝顾趸泄�、过载�；さ裙δ�。

三、技术参数
1、输入电源：单相三线～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜ 4000m
3、装置容量：＜3.8kVA
4、外形尺寸：6000mm×1000mm×2100mm
5、安全�；ぃ壕哂新┑缪�、漏电流�；ぷ爸�，安全符合国家标准
6、路内风速6～8m/s, 干管路内风速8～14m/s；6个通用输入点(UI),2个数字输入点(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO)，压差传感器4-20MA。
7、通风设备设计风量：通风柜面风速：0.3～0.8 m/s，单台通风柜设计风量1500m3/h，
8、换气次数：换气数：8～12次/小时
9、工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜ 4000m

四 系统组成
1、通风末端设备：主要包括通风柜、排风口等
2、通风管路系统：主要有风机、风管、风阀、消声器等。风管通风，风管采用镀锌铁皮
3、变频通风柜：
风量2800电压380通风柜主要尺寸宽度为1500mm、，深度为800mm，高度为650mm。
4、模拟防火门：装在柜体表面，自动连锁消防，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；
5、 导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；
6、调节风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；4-20MA模板模拟量控制
7、控制柜：
1）内含量触摸屏模块：采用工业触摸屏与数字量模块从站�？榱�，作为一个操作站，可以进行基本参数的修改和监控。
2）继电器模块：安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电�；た�，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对通风排烟实验设备进行过程控制。。
3）仪表�？椋悍直鸢沧傲耸治驴匾潜�、电流表、电压表等，用于监控、风机，执行元件的工作电流和电压，监控出风口、回风口的温度。
4）按钮及信号�？�，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控中央空调的运行等。按钮及信号�？�，既可与继电器模块连接实现继电器回路控制。
8、主监控器：
C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器
主 板:Intel M11工控固态节能主板
内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
硬 盘:60G SSD固态硬盘
显 卡:集成Intel  HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
声 卡:集成ALC662 6声道高保真音频控制器
网 卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
电 源:外置电源（100V至220V宽幅电压，全球通用）
显示屏:17寸LED工控屏 分辨率：1024*900
触摸屏:台湾军工Touchkit 4线触摸屏，透光率高；性能稳定，触摸灵敏
整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制)，
1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)
2*COM串口,1* 12V DC_JACK输入接口
9、模拟房间配备系统：
由电动自动关门执行器，DC24V，控制开关，在火灾发生时，按程序执行，自动开启和关闭。
10、模拟通风排烟系统：
由加压送风机、加压送风管道、排烟风机、自动排烟防火阀、280防火阀及70防火阀排烟口等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
     1）、排烟防火阀，安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
    2）280防火阀1套，由控制执行器、不燃材料制作而成。
3）70防火阀排烟口2套，安装在机械排烟风管上作为烟气吸入口中，平时呈打开态，火灾时需要排烟时手动或电动打开。
10、火灾探测器、报警器及报警按钮，用于火灾工况下自动报警。
11、人机交互终端软件要求：
内装多功能教学软件，，处理器≥I3，硬盘：≥126G，尺寸：≥32寸,内存：≥4G，无线网络。
12、变静压控制：
系统采用变静压控制原理。利用差压控制器来控制系统送风压力，改变变频器的工作频率。压差开关传感器4-20MA
13、排烟风机：180W，箱体离心式
14、新风风机：180W，箱体离心式
15、系统配置温度传感器4-20MA/24V、湿度传感器4-20MA/24V、风速度传感器4-20MA/24V，4-20MA/24V。
16、DDC数字量控制模块2套：16路AI输入，6路DO输入，8路DO输出，模拟排烟系统的控制
五、配置表
序号 设备名称 数量 备注
1 CO2传感器 1个 4-20MA
2 湿度传感器 2个 4-20MA
3 风速度传感器 2个 4-20MA
4 温度传感器 1个 4-20MA
5 新风空调管道组 1个
6 压差开关 1个
7 通风柜 1个 1500mm*800mm，*500mm  电压380V
变频风柜，风量2800
8 变频器 1个 三菱1.5K
9 烟雾传感器   高精度烟雾浓度检测采集�？槠灞渌推�4-20MA
10 压差传感器 1个 4-20MA
11 消声静压箱 1个 消声静压箱1组织气流使之分布均匀。
2若静压箱内贴隔音板则效果更好
12 回风道管路 1套 按要求
13 通风管路 5米 定制
14 控制柜 2套 800*700*1600
接触器、热�；て鞯瓤刂圃�。面板上面有控制开关旋钮、工作状态指示灯、系统流程图。
1、尺寸：800*700*1700
2、 电力控制系统
3 、控制监控系统
4、控制器：
A）、6个通用输入点(UI),
B）、6个数字输入点(DI),
C）8个模拟输出点(AO),
D）、8个数字输出点(DO) ，
15 出风口 若干
16 离心排风风机 2套 180W/220V
17 散流器 3个
18 空气处理系统 1个 1套送风管，1套回风管及相关配套设备）
18 电动防火阀 4个 易熔环熔断动作温度70℃
手动复位开启、手动调节角度
19 工业组态软件 1个 力控
20 编程软件 1个
21 应用程序 1个
22 模拟房间 1 套 1、防火门自动连锁消防2；自动开关3，电压24V
4，800*800*1600MM

六、实训项目
通风系统部件名称及其在系统中的作用；
通风系统部件及电气部件的工作原理以及好坏检测；
通风系统管道上控制器的安装要求；
通风系统的送、回风风管的安装规范；
通风系统的送、回风风口的安装规范；
系统送风管的安装操作；
通风系统的运行与管理；
通风系统原理认识
通风系统设计要求
通风系统要求计算
防火门原理、开关、联动实验
防火阀的应用实验
数字量输入输出�？榈挠τ�
远程通信实训
风传感器应用研究
变风量系统控制应用
变定压的原理控制
消防联动实验
