物联网智能家居实训沙盘
[规格型号]： DBLY-106
[产品名称]： 物联网智能家居实训沙盘
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

DBLY-106 物联网智能家居实训沙盘

物联网智能家居实训沙盘
一、沙盘简介：
物联网智能家居实训沙盘是针对高等院校智能家居实训的需求，综合运用传感器采集、执行器控制、无线传感器网络、嵌入式系统、RFID系统、网络通信、云平台系统等物联网技术以及多学科技术的交叉融合，依托部署在沙盘内的各种传感器节点、控制节点、智能网关、智能终端实现家居生活环境的智能环境监测、智能安防监测、智能设备控制、智能设备联动等功能，贴近真实智能家居系统，为物联网智能家居实训教学提供了一个完备的应用实训系统。
物联网智能家居实训沙盘实验系统资源丰富，覆盖多种课程实验，可完成单片机技术、嵌入式技术、RFID射频识别技术、无线传感器网络技术、无线通讯技术、传感器技术、云平台技术、电子技术应用等诸多课程的实验实训，课程实验提供开放的软件及代码资源，支持二次开发，着重培养学生的实际动手能力与编程能力，可实现教学、科研、学生毕业设计等相关物联网课题。


二、沙盘特点：
沙盘平面图
物联网智能家居实训沙盘是一款以综合实训为主的实景沙盘，沙盘主要由实景演示区和综合实训区两部分组成，通过将实景演示区的平层沙盘和综合实训区的物联网�？橄嘟岷希迪滞ü馕锪？榭刂粕撑棠诘牡乒夂偷缙�，完成智能家居系统的实训实验。
u  智能家居沙盘采用高强度铝合金骨架，外形尺寸1.1m*1.0m*0.25m；

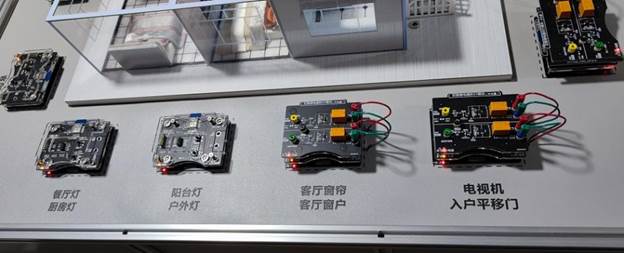

u  智能家居沙盘包含12路灯光、电动窗帘、电动窗户、电视机、电动门、空调、排风扇、警示灯、监控以及全部灯光开关，均可通过外围实验模块进行控制；
u  智能家居沙盘采用一体式供电结构，整个沙盘只需连接一根电源线即可，通过一根电源线可以为16路�？楣┑�，省去繁杂的接线工作，便于学生使用操作；
u  智能家居沙盘表面集成16个实验模块插槽，所有实验插槽均可进行磁吸式连接，并且集成防短路设计，支持至多个模块的联动实验，可在单个知识点学习的基础上，进行多�？樽酆嫌τ檬笛椋赏瓿晌尴叽型缡笛榈榷嘀指丛拥牧笛�；
u  智能家居沙盘内部与外围物联网模块底板连接，可通过物联网�？橹苯涌刂浦悄芗揖拥牡乒夂偷缙�，代码开源，支持二次开发；
u  提供NewIOT物联网实验平台，用于实验调试及相关物联网模块基础配置；

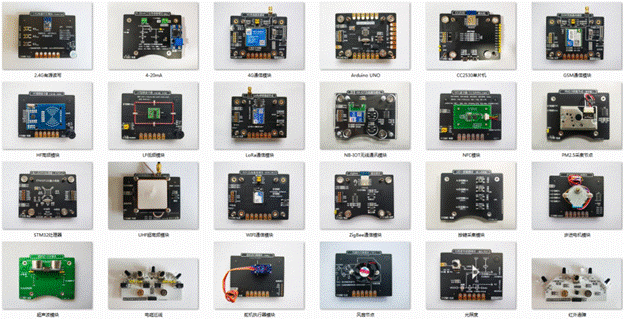

三、沙盘模块：
沙盘�？�
u  采用磁吸式可拆卸结构，集成防呆设计，避免短路；
u  可以无缝吸附到智能家居实训沙盘上，插槽集成供电功能，无需单独外接电源；

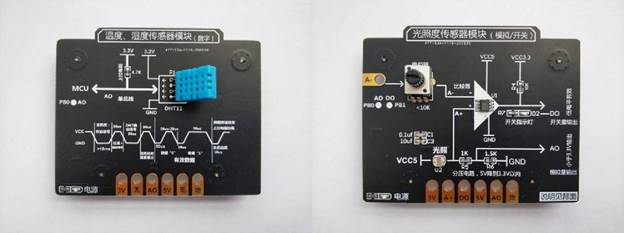

u  实验�？楸砻婕傻缏吠迹ㄏ峦迹�，便于学生更直观的了解元器件的组成及�？榈脑诵性恚�
沙盘�？�
u  模块均采用磁吸式接口设计+搭积木式结构，集成标准的12路弹性插针，可以实现供电、仿真调试、数据通信、IO口拓展等功能，同时支持搭积木式的多级磁吸联接，通过弹性插针即可通信，无须外接跳线，通过模块相互搭积木，组成一套完整的物联网系统，如：STM32处理器+ZigBee无线�？�+传感器�？椋�3层垂直积木，无须额外接线），可拓展性强，如下图所示：
沙盘�？�

沙盘�？�
u  �？樯叮焊伦钚挛锪？槭保Ｖた梢杂胫悄芗揖邮笛瞪撑涛薹炝�，避免重复购买造成浪费；

四、硬件组成：
序号 项目 名称 数量 备注
1 沙盘 智能家居实训沙盘 1 一体化供电平台
2 调试平台 物联网实验平台 1 一体化供电平台
3 供电底板 3.3V/5V供电底板 16 支持磁吸搭积木
4 单片机�？� 嵌入式STM32�？� 16 支持磁吸搭积木
5 无线通讯�？� ZigBee无线通信�？� 16 支持磁吸搭积木
WIFI无线通信�？� 1 支持磁吸搭积木
6 传感器�？� 空气温湿度传感器 1 支持磁吸搭积木
光照传感器 1 支持磁吸搭积木
霍尔(门磁)传感器 1 支持磁吸搭积木
人体红外传感器 1 支持磁吸搭积木
气体传感器 1 支持磁吸搭积木
火焰传感器 1 支持磁吸搭积木
红外对射传感器 1 支持磁吸搭积木
限位器传感器 1 支持磁吸搭积木
7 执行控制器模块 双路继电器执行器 4 支持磁吸搭积木
8 云平台 公有云平台 1 支持上云
9 其他配件 电源线、香蕉线等 1



五、硬件参数：
智能家居实训沙盘参数
序号 名称 参数 图片

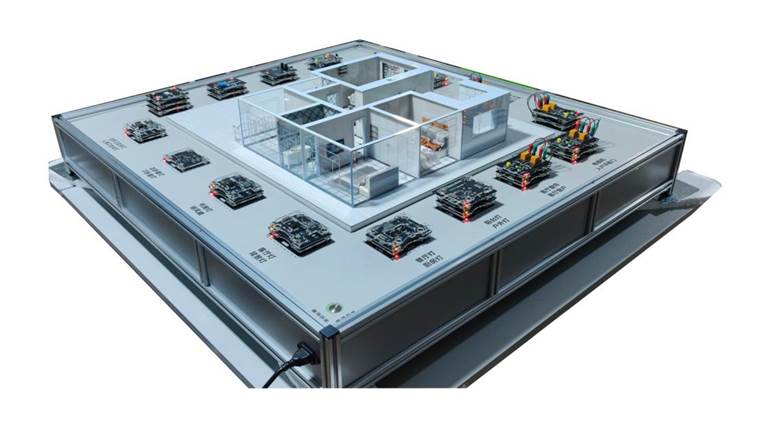

1 智能家居实训沙盘 l   采用铝合金骨架，尺寸1.1m*1.0m*0.25m；
l   采用5V-12V安全电压，提供1路电源总开关；
l   内置平层沙盘模型，支持12路灯光、电动窗帘、电动窗户、电视机、电动门、空调、排风扇、警示灯、摄像监控等灯光电器；
l   内置智能家居沙盘主板，支持多路灯光电器控制，支持wifi路由功能，支持拓展卡，支持语音控制等功能；
l   提供16路磁吸�？榱影�，支持物联网�？榇盼罨玖�，至少支持3层模块叠加；
l   提供8路接线插座，用于接线连接；		 沙盘
2 物联网实验平台 l   外观尺寸：长415*宽310*高50（mm），材质：铝合金楔形结构；
l   实验平台采用一体式供电结构，整个实验过程只需连接一根电源线和数据线即可。
l   采用全新的教学模式：磁吸积木式教学，所有�？榭梢越械藓菏�(搭积木)的组装连接，支持多层�？榈樱扌柰馐菹哂氲缭聪�；
l   提供5V供电接口（Type-C）、以太网接口、双路USB接口、J-link下载器接口、CC-Debugger下载器接口、RS232/RS485串口，其中J-link下载器、CC-Debugger下载器均为平台内置，下载程序时只需将�？槲降狡教ǘ杂ο略囟思纯�，无需接线；
l   内置USB串口服务设备,通过1路USB虚拟出多路串口，根据端口虚拟出不同的串口，最多可拓展8路串口接口，其中包含普通TTL串口4路，485串口4路；
l   实验平台具备8个通用实验�？椴宀郏扛霾宀奂�12路接触点，供模块进行数据通讯及供电，并且插槽集成防短路功能，可直接将�？槲降讲宀勰�,支持最多8个�？榱笛椋�
l   实验平台上集成了485选择键、ZigBee仿真器复位键、J-Link仿真器启动键和虚拟仪器启动键，在使用不同功能的时候，方便切换和使用，同时实训平台内部集成还原功能�？�，当通讯及仿真调试出现混乱时，只需关闭电源再重启，即可恢复出厂设置；		 图片2

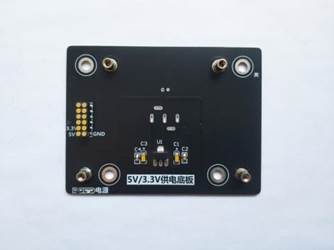

3 3.3v/5v供电底板 l   提供3.3v/5v供电触点，为上层模块进行持续供电；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。		 IMG_20220401_120907

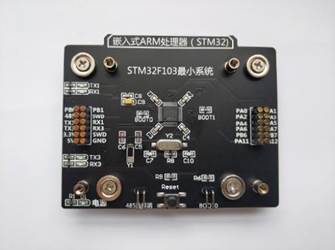

4 嵌入式STM32处理器 l   采用STM32F103处理器，内核：ARM 32位的Cortex™-M3 CPU；最高72MHz工作频率，在存储器的0等待周期访问时可达1.25DMips/MHz (Dhrystone 2.1)；
l   存储器：
l   从16K到32K字节的闪存程序存储器；
l   从6K到10K字节的SRAM；
l   支持USB、CAN、6个定时器、2个ADC 、6个通信接口；
l   提供485选择端、BOOT0两路接口；提供1个复位键；
l   程序下载方式为实验平台内部下载，即无须外部接线，节省接线操作时间，带有电源�；さ缏�；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

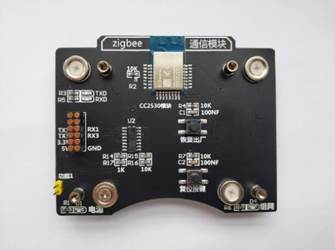

5 ZigBee无线通信�？� l   主芯片：CC2530F256，256K Flash，8K RAM，内置8051单片机及无线收发器，支持11-26信道更改，支持点播、组播、广播多种类型数据通信，支持自动组网及网络自愈功能；
l   串行速率：9600-115200bps多种速率可��；
l   无线频率：2.4GHz；
l   无线协议：ZigBee2007/PRO；
l   通讯接口：UART；
l   无障碍传输距离：200米；
l   集成串口切换功能，通过跳线方式，可将通讯线路进行切换；
l   具备协调器、路由器及终端功能，可通过串口指令让设备在三种类型中自由切换；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

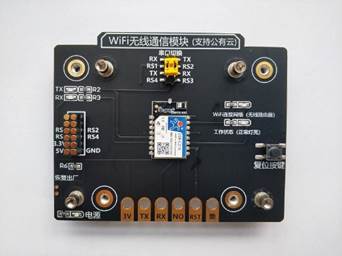

6 Wifi无线通信模块 l   主芯片集成MAC、基频芯片及射频收发单元，内置低功耗运行机制，可以有效的降低功耗运行；
l   支持WiFi@2.4GHz802.11b/g/n无线标准；
l   支持WEP/WPA-PSK/WPA2-PSK安全模式；
l   支持AP、STA、AP+STA工作模式；
l   完全集成的串口转无线TCP/UDP传输功能，多个串口速率选择；
l   支持TCP/UDPClient注册包机制；
l   支持SimpleConfig/Airkiss/usrlink快速联网配置；
l   支持AT+指令集配置；
l   集成串口切换功能，通过跳线方式，可将通讯线路进行切换；
l   通过参数配置，可通过WiFi无线节点，将传感器数据传入云端；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

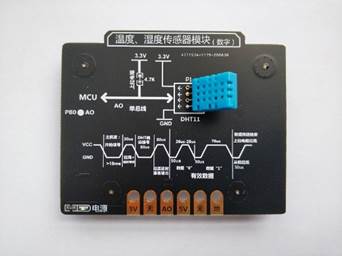

7 空气温湿度传感器 l   采用DHT11传感器；
l   温度：检测范围0-50度，精确到可以达到0.5℃；
l   湿度：
l   检测范围20%RH-95%RH, 精确到可以达到2%RH；
l   支持电容型湿度传感实验；
l   支持湿度值脉冲信号输出；
l   输出形式：数字量；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

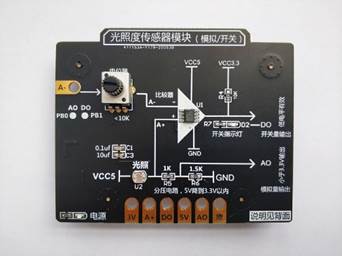

8 光照度传感器 l   采用ROHM原装BH1750FVI芯片；
l   输出形式:数字量、模拟量；
l   使用宽电压LM393电压比较器,工作稳定；
l   光照度范围：0-65535lx
l   传感器内置16bitAD转换器，直接数字输出，省略复杂的计算，省略标定，不区分环境光源，接近于视觉灵敏度的分光特性，可对广泛的亮度进行1勒克斯的高精度测定；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

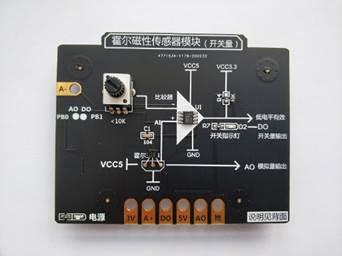

9 霍尔传感器 l   使用3144霍尔传感器；
l   工作频率宽：DC100KH；
l   使用宽电压LM393电压比较器,工作稳定；
l   支持灵敏度可调；
l   支持信号输出指示；
l   输出形式：开关量
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

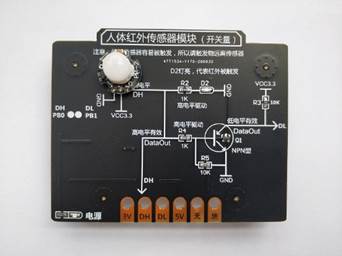

10 人体红外传感器 l   采用SR602感应传感器；
l   感应距离：0-5M；
l   支持红外对射、红外漫反射传感实验；
l   同时提供传感器的模拟量信号；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

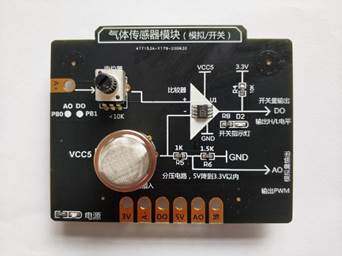

11 气体传感器 l   采用可拆卸结构，支持MQ系列半导体气敏元件；
l   支持1路数字量输出；
l   支持1路模拟量AD输出功能；
l   支持灵敏度可调；
l   检测浓度：300-10000ppm；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

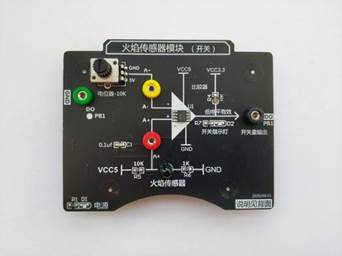

12 火焰传感器 l   探测角度：60°；
l   检测波长：760nm-1100nm；
l   输出形式：开关量；
l   支持灵敏度可调；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

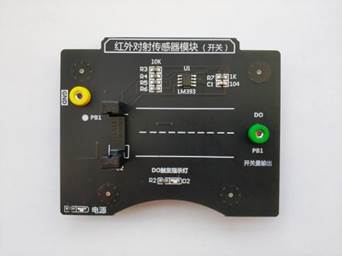

13 红外对射传感器 l   采用H2010直射型光电传感器，槽宽10mm；
l   使用宽电压LM393电压比较器,工作稳定；
l   具有信号输出指示灯，输出高电平灯灭，输出低电平灯亮；
l   输出形式：开关量；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

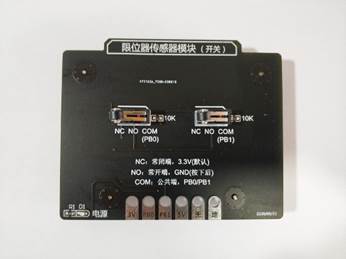

14 限位器传感器 l   采用工业生产的机械限位器，限位器被触发后可以选择高电平输出或者低电平输出形式；
l   提供双路限位器，支持外接设备控制；
l   提供NO、COM、NC三路输出端；
l   可以模拟一些工业传感器的触发采集，如红外栅栏、人体红外等；
l   输出形式：开关量；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

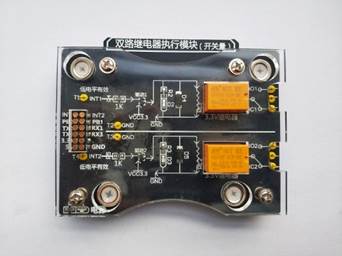

15 双路继电器执行器 l   采用5V控制继电器，实现双路控制开关；
l   继电器规格3A-200VAC；3A-30VDC；
l   提供NO、COM、NC三路输出端，可外接控制设备；
l   提供双路指示灯，显示继电器状态；
l   提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。

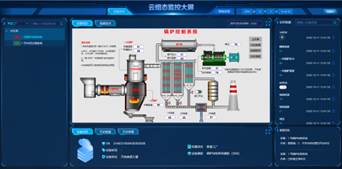

16 公有云平台 l   支持传统工业上云：可通过多种通讯方式，如: 5G（NB-IOT）、4G、GPRS（2.5G）、 Lora、 WiFi等，将工业上传统硬件（包括教学传感器�？椋┙尤朐贫�，实现对工业生产环境数据的全面监控；
l   Modbus协议：采用工业上常用的Modbus协议，可将工业级别传感器完全移植到教学实践中，并提供源代码，让学生更快的与社会接轨；
l   可以通过wifi、4g、nb-iot无线�？�，将传感器数据直接采集到云端显示；
l   支持云组态设置；
l   支持手机接收传感器报警信息；
l   支持微信小程序显示组态内容，及控制设备等功能；

六、实验实训：
通过将各个实验模块与智能家居实训沙盘相结合，可进行多种实训实验：
智能控制实验 综合实训实验
实验一、智能灯光控制实验（12路） 实验九、  WiFi无线通信实验
实验二、智能窗帘控制实验 实验十、  环境检测与联动实验
实验三、智能窗户控制实验 实验十一、RFID读卡与应用实验
实验四、智能门禁控制实验 实验十二、云平台配置与应用实验
实验五、智能空调控制实验 实验十三、单片机开发与应用实验
实验六、智能电视控制实验 实验十四、传感器采集与应用实验
实验七、智能监控控制实验 实验十五、执行器控制与应用实验
实验八、智能风扇控制实验 实验十六、ZigBee无线传感器网络配置实验

实验中提供开源的实验代码，可自行修改、编译代码，支持二次开发，可根据以上基础实验，自行拓展更多智能家居实验，实现家居系统的开发与应用；
